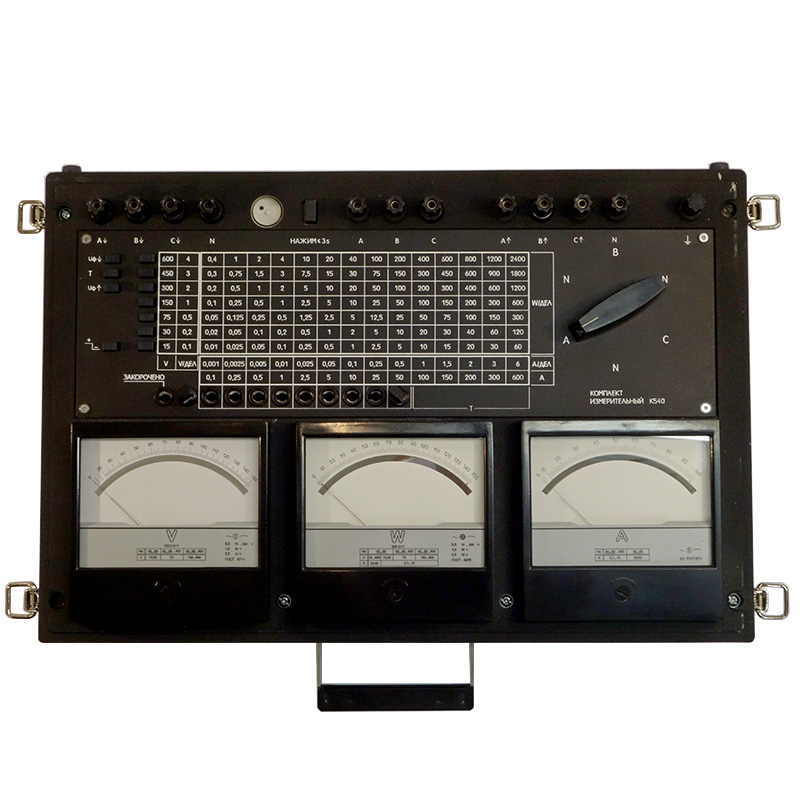

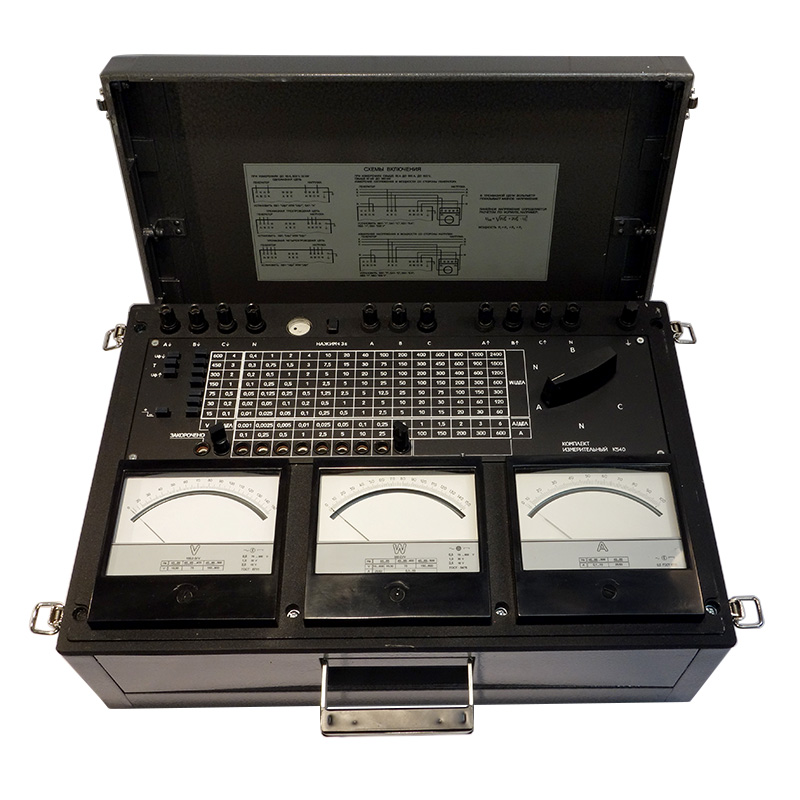

Комплект измерительный К540
Комплект измерительный К540 переносной предназначен для измерений силы тока, напряжения, мощности и определения порядка чередования фаз, коэффициента мощности в однофазных и трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз.
Технические характеристики
- По точности встроенные в комплект измерительные приборы соответствуют:
- амперметр – классу точности 0,5:
- вольтметр на диапазоне измерений с конечным значением 15 В – классу точности 2,5, с конечным значением 30 В – классу точности 1,0, от 75 до 600 В – классу точности 0,5;
- ваттметр при номинальном напряжении 15 В – классу точности 2,5, при номинальном напряжении 30 В – классу точности 1,0, от 75 до 600 В – классу точности 0,5.
Прибор комплекта К540 | Конечное значение диапазона измерений | Область частот (частота) | Примечание | |
нормальная(нормальное значение) | рабочая | |||
Амперметр | 0,1 А 0,25 А 0,5 А 1,0 А 2,5 А 5 А 10 А | 45 – 65 Гц | св.65 до 500 Гц |
|
25 А 50 А | – | |||
100 А 150 А 200 А 300 А 600 А | 50 Гц | При использовании трансформатора тока УТТ-5М (класс точности – 0,2 | ||
Вольтметр | 15 В 30 В | 45 – 65 Гц |
| |
75 В | св. 65 до 400 Гц | |||
150 В 300 В 450 В 600 В | св. 65 до 500 Гц | |||
- Номинальный коэффициент мощности ваттметра – 1.
Номинальные токи | Номинальные напряжения | Область частот (частота) | Примечание | |
нормальная (нормальное значение) | рабочая | |||
от 0,1 до 10 А | 15 и 30 В | 45 – 65 Гц | – |
|
75 В | св. 65 до 400 Гц | |||
от 150 до 600 В | св. 65 до 500 Гц | |||
25 и 50 А | от 15 до 600 В | – | ||
от 100 до 600 А | от 15 до 600 В | 50 Гц | – | При использовании трансформатора тока УТТ-5М |
- Габаритные размеры измерительного комплекта не более 505 x 330 x 190 мм.
- Масса комплекта не превышает 15 кг.
- Комплект – восстанавливаемое, ремонтируемое изделие.
Комплект поставки
- Комплект измерительный К540 - 1 шт.
- Шнур – 2 шт.
- Паспорт – 1 экз.
- Техническое описание и инструкция по эксплуатации – 1 экз.
