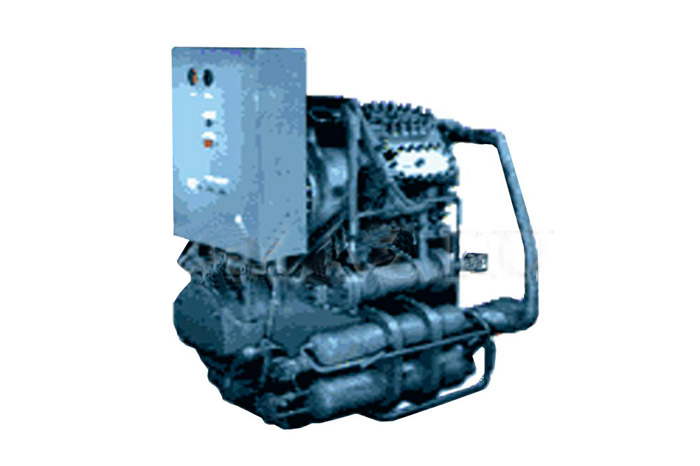

Компрессорно-конденсаторные агрегаты общепромышленные АК, ЗАК, АКД, АВ, ВР

0
Голосов пока нет
Под заказ
Производитель:
Рефма
  • Описание
  • Характеристики
  • Отзывы

Компрессорно-конденсаторные агрегаты общепромышленные АК, ЗАК, АКД, АВ, ВР предназначены для централизованного холодоснабжения торговых прилавков витрин и другого оборудования, где заказчик самостоятельно подбирает и устанавливает испарительную часть и электрооборудование.

Различают два вида компрессорно-конденсаторные агрегатов:

  • с конденсатором водяного охлаждения
  • с конденсатором воздушного охлаждения.
  • Т0 - температура кипения,
  • Тw - температура воды на входе в конденсатор
  • Тk - температура конденсации

Род тока переменный трехфазный - 380/220В, 50Гц .

Компрессорно-конденсаторные агрегаты общепромышленные с конденсаторами воздушного охлаждения.

Агрегат АВ7-2-0 предназначен для работы в составе резервуаров непосредственного охлаждения молока типа МКА и другого аналогичного оборудования. Применяется на животноводческих фермах, пунктах переработки молока, фермерских хозяйствах.

Агрегаты 1АВ6-2-2, АВ9-2-2 предназначены для централизованного холодоснабжения торговых прилавков, витрин и другого оборудования.

Область применения

Применяется на предприятиях торговли и общественного питания, предприятиях пищевой промышленности, в сельском хозяйстве.

Технические характеристики
агрегатдиапазон работы, oСрасход воды через конденсатор,
м3/ч		холодопроизводи-тельность,
кВт (ккал/ч)		потребляемая мощность, , кВттемпературный режим, 0С
АК7-2-0Тo= от -15,
Т u= до 33		2,817,0(14600)4,65Т o= + 5,
Т w= 25
3АК4,5-1-2Т o= от -15,
Т u= до 33		0,85,35(4600)2,25Т o= - 15,
Т w= 20
3АК4,5-2-2Т o= от -15,
Т u= до 33		0,85,35(4600)2,25Т o= - 15,
Т w= 20
АК7-1-2Т o= от -15,
Т u= до 33		0,85,06(4350)2,02Т o= - 15,
Т w= 20
1АК7-2-2Т o= от -15,
Т u= до 33		0,87,0(6000)3,3Т o= - 15,
Т w= 20
АК10-1-2Т o= от -15,
Т u= до 33		0,87,21(6200)2,95Т o= - 15,
Т w= 20
АК4,5-2-4Т o= от -15,
Т u= до 33		0,85,4(4650)3,4Т o= - 15,
Т w= 20
АК9-1-2Т o= от -15,
Т u= до 33		1,310,5(9000)4,2Т o= - 15,
Т w= 20
AК9-2-2Т o= от -15,
Т u= до 33		1,311,5(9800)4,3Т o= - 15,
Т w= 20
АКД5-2-4
низкотемпературная		Т o= от -15,
Т u= до 33		при темпреатуре конденсации
30 oС		4,53(3900)6,3Т o= - 60,
Т k= 30
Габаритные размеры
агрегатприменяемый хладонгабаритные размеры, ммкомплектность поставкимасса (нетто), кг
АК7-2-0R221150х475х540Агрегат
Комплект ЗИП
Комплект ЭТД		235
3АК4,5-2-2R22860х440х720Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		175
3АК4,5-1-2С10М1 марка Б860х440х720Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		175
АК7-1-2С10М1 марка Б1015х390хх765Агрегат
Осушитель-фильтр
Рукав
Комплект ЗИП
Комплект ЭТД		250
1АК7-2-2R22860х390х765Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		210
АК10-1-2С10М1 марка Б1015х390хх765Агрегат
Осушитель-фильтр
Рукав
Комплект ЗИП
Комплект ЭТД		275
АК4,5-2-4R221015х390х765Агрегат
Осушитель-фильтр
Рукав
Комплект ЗИП
Комплект ЭТД		290
АК9-1-2С10М1 марка Б985х775х806Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		270
AК9-2-2R221155х600х760Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		260
АКД5-2-4 низкотемпературнаяR221230х860х1430Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		900
Технические характеристики
агрегатдиапазон работы, 0Схолодопроизводительность,
кВт (ккал/ч)		потребляемая мощность, , кВттемпературный режим, 0С
АВ7-2-0Тo= от -10 до -15,
Т f= от 5 до 40		10,8(9300)3,07Тo= - 5,
Тn= 25
1АВ7-2-0Т o= от -10 до -15,
Т f= от 5 до 40		10,8(9300)3,07Тo= - 5,
Тn= 25
2АВ7-2-0Т o= от -10 до -15,
Т f= от 5 до 40		10,8(9300)3,07Тo= - 5,
Тn= 25
АВ10-1-0Т o= от -10 до -15,
Т f= от 5 до 40		9,3(8000)4,65Тo= -5,
Тn= 30
1АВ10-1-0Т o= от -10 до -15,
Т f= от 5 до 40		9,3(8000)4,65Тo= - 5,
Тn= 30
8АВ3-2-2Т o= от -40 до -10,
Т f= от 5 до 40		3,5(3000)1,9Тo= - 15,
Тn= 20
8АВ3-1-2Т o= от -40 до -10,
Т f= от 5 до 40		3,5(3000)1,7Тo= - 15,
Тn= 20
1АВ6-1-2Т o= от -10 до -25,
Т f= от 5 до 40		7,0(6000)3,11Тo= - 15,
Тn= 20
1АВ6-2-2Т o= от -40 до - 10,
Т f= от 5 до 40		7,0(6000)3,34Тo= - 15,
Тn= 30
АВ9-1-2Т o= от -25 до -10,
Т f= от 5 до 40		10,5(9000)4,7Тo= - 15,
Тn= 20
АВ9-2-2Тo= от -40 до -10,
Тf= от 5 до 40		11,5(9800)4,65Тo= - 15,
Тn= 20
ВР18х2-1-2-01-000

Тo= от -40 до 0,
Тf= от 5 до 40

26,6(22800)23,7Тkamera = - 5,
Тn= 35
АКД5-2-4
низкотемпературная		Тo= от -40 до 0,
Тf= от 5 до 40		14,0(12000)16,7Тn= 35
  • Т0 - температура кипения ,
  • Тf - температура окружающего воздуха
  • Тn - температура воздуха на входе в конденсатор,
  • Тkamera - температура в камере.
Габаритные размеры
агрегатприменяемый хладондиапазон работы по температуре воздуха на входе в конденсатор,0Сгабаритные размеры, ммкомплектность поставкимасса (нетто), кг
АВ7-2-0R22от 5...401150х830х800Агрегат
Пульт управления
Щит арматурный
Комплект ЗИП		245
1АВ7-2-0R22от 5...401150х830х800Агрегат
Пульт управления
Щит арматурный
Комплект ЗИП		262
2АВ7-2-0R22от 5...401150х830х800Агрегат
Пульт управления
Щит арматурный
Комплект ЗИП
Комплект ЭТД		264
АВ10-1-0С10М1 марка Бот 5...401150х830х800Агрегат
Пульт управления
Щит арматурный
Комплект ЗИП
Комплект ЭТД		252
1АВ10-1-0С10М1 марка Бот 5...401150х830х800Агрегат
Пульт управления
Щит арматурный
Комплект ЗИП
Комплект ЭТД		265
8АВ3-2-2R22от 5...40934х554х577Агрегат
Пульт управления
Щит арматурный
Комплект ЗИП
Комплект ЭТД		160
8АВ3-1-2С10М1 марка Бот 5...40934х554х577Агрегат
Пульт управления
Щит арматурный
Комплект ЗИП
Комплект ЭТД		160
1АВ6-1-2С10М1 марка Бот 5...40765х685х720Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		200
1АВ6-2-2R22от 5...40765х685х720Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		200
АВ9-1-2С10М1 марка Бот 5...401085х775х806Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		390
АВ9-2-2R22от 5...40985х775х806Агрегат
Осушитель-фильтр
Комплект ЗИП
Комплект ЭТД		310
ВР18х2-1-2-01-000С10М1 марка Бот 5...402035х880х960Агрегат
Комплект ЗИП
Комплект эксплуатационной документации		780
