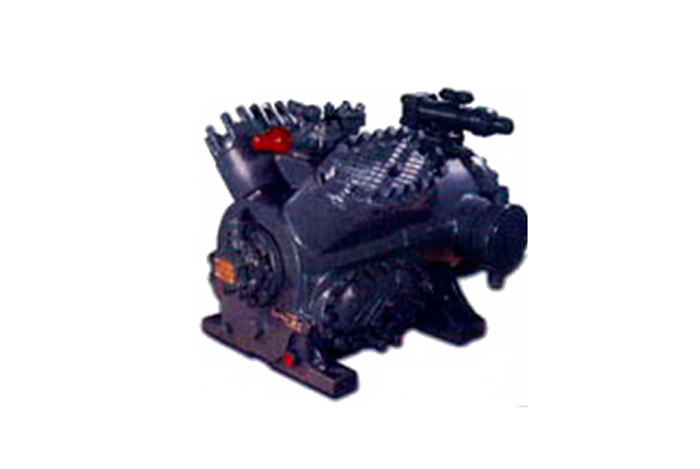

Компрессоры 5ПБ14 и 5ПБ20
Компрессоры 5ПБ14 и 5ПБ20 предназначены для работы в составе автоматизированных стационарных и транспортных холодильных установок и кондиционеров.
Конструктивное исполнение
Компрессоры предназначены для отсасывания паров холодильного агента из испарителя и нагнетания их в конденсатор.
Работают как с конденсаторами водяного охлаждения без обдува воздухом, так и с конденсаторами воздушного охлаждения. При этом они могут подвергаться обдуву воздухом от конденсатора.
По конструкции компрессоры отличаются только типом встраиваемого электродвигателя.
Модификации
В зависимости от применяемого холодильного агента и режима работы компрессоры имеют следующие варианты исполнений:
| Марка | Хладон | Qo, кВт (ккал/ч) | N, кВт | Температурный режим,0С |
| 5ПБ14-1-02 | С10М1 марка Б | 11,16 (9598) | 3,99 | То= -15 , Тк= 30 |
| 5ПБ14-2-024 | R 22 | 16,8(14448) | 5,8 | То= -15 , Тк= 30 |
| 5ПБ14-4- | R 142 | 9,31(8006) | 3,93 | То= 5 , Тк= 60 |
| 5ПБ20-1-02 | С10М1 марка Б | 16,16 (13898) | 5.78 | То= -15 , Тк= 30 |
| 5ПБ20-2-024 | R 22 | 24,4(20984) | 8,8 | То= -15 , Тк= 30 |
| 5ПБ20-4-0 | R 142 | 13,68(11764) | 5,78 | То= 5 , Тк= 60 |
То - температура кипения, Тк - температура конденсации.
| Марка | Количество цилиндров, шт | Частота вращения вала, с -1 | Электрические данные, В/фаз/Гц | Объём, описываемый поршнем, м3/ч | Габариты, мм | Масса, кг | Внутренний диаметр подключаемых трубопроводов, мм не менее | |
| всас. | нагн. | |||||||
| 5ПБ14-1-02 | 4 | 16,7 | 380/220/3/50 | 41,4 | 680х540х510 | 215 | 32 | 25 |
| 5ПБ14-2-024 | 4 | 16,7 | 380/220/3/50 | 41,4 | 680х540х510 | 215 | 32 | 25 |
| 5ПБ14-4-0 | 4 | 16,7 | 380/220/3/50 | 41,4 | 680х540х510 | 215 | 32 | 25 |
| 5ПБ20-1-02 | 4 | 25, | 380/220/3/50 | 62,0 | 680х540х510 | 220 | 32 | 25 |
| 5ПБ20-2-024 | 4 | 25,0 | 380/220/3/50 | 62,0 | 680х540х510 | 220 | 32 | 25 |
| 5ПБ20-4-0 | 4 | 25,0 | 380/220/3/50 | 62,0 | 680х540х510 | 220 | 32 | 25 |
| С10М1 марка Б | R 22 | R 142 |
| 5ПБ14-1-02 | 5ПБ14-2-024 | 5ПБ14-4-0 |
| 5ПБ20-1-02 | 5ПБ20-2-024 | 5ПБ20-4-0 |
