Контактор ТКТ-101ДО
Документация:
Электромагнитный контактор ТКТ-101ДО предназначен для коммутации цепей постоянного тока в электросистемах объектов авиационной техники, эксплуатируемых в различных климатических условиях, включая тропические (О2.1 по ГОСТ 15150-69).

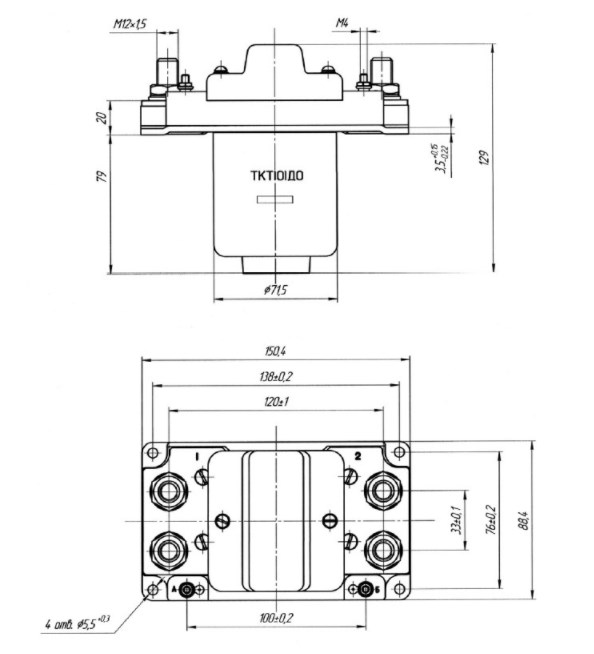

Рис.1 Схема габаритов контактора ТКТ-101ДО
Контактор представляет собой одноцепевой прибор с двойным разрывом цепи контактов.
Гарантия
Предприятие-изготовитель гарантирует безотказную работу контактора в течение 500 летных часов на протяжении 8 лет, в число которых входят два года хранения до монтажа на объекте, 2 года хранения совместно с объектом и не менее 2 лет эксплуатации.
| Наименование | Значения |
| Номинальное напряжение постоянного тока коммутируемой цепи,В | 27 |
| Диапазон напряжения постоянного тока коммутируемой цепи, В | 24-30 |
| Номинальный ток, коммутируемой цепи, А | 1000 |
| Диапазон тока, коммутируемой цепи, А | от 100 до 1000 |
| Характер нагрузки | 0,001 с |
| Режим работы | продолжительный |
| Перегрузочная способность контактов | протекание тока 2000 А в течении 2 минут |
| Наибольшая коммутационная способность контактов | 5 вкл и 3 отключ. 5000А |
| Номинальное напряжение постоянного тока цепи управления, В | 27 |
| Диапазон управления цепи управления, В | от 24 до 30 |
| Ток, потребляемый электромагнитом контактора во включенном состоянии, в НКУ, при номинальном напряжении , А | 0,65 |
| Масса, кг | 2,85 |
| Температура окружающей среды, С | -60..+60С |
| Срок службы, лет | 11 |
