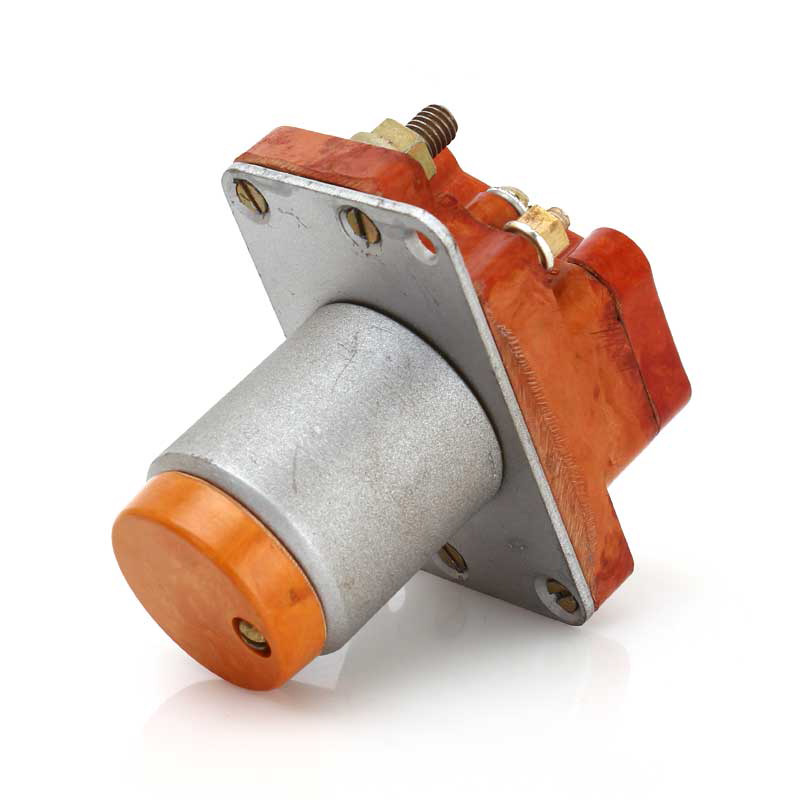

Контакторы одноцепевые включающие ТКС101ДОД
Производитель:
Контакторы одноцепевые включающие ТКС101ДОД предназначены для коммутации цепей в электросистемах объектов авиационной техники всеклиматического применения. Контакторы представляют собой контактные устройства с двойным разрывом цепи контактов, приводимые в действие электромагнитом втяжного типа.
Структура условного обозначения
Условное обозначение ТКС101ДОД расшифровывается:
- Т - номинальное напряжение в цепи обмотки управления контактора: Т - 27 В;
- К - обозначение аппарата: К - контактор;
- С - номинальная коммутируемая сила тока А:
- буква Д - десятки;
- буква С - сотни;
- 1 - указывает число единиц данного разряда;
- 0 - число независимых размыкающих контактов;
- 1 - число независимых замыкающих контактов;
- Д - режим работы - продолжительный;
- О - максимально допустимая температура окружающей среды: О - 85°С;
- Д - дополнительная температура 25°С.
| Параметр | Значение |
|---|---|
| Номинальное напряжяние коммутируемой цепи постоянного тока, В | 27 |
| Номинальная величина тока коммутируемой цепи, А | 100 |
| Номинальное напряжение в цепи управления контактором | 27 |
| Ток, потребляемый электромагнитом, А | 0,35 |
| Ток в цепи вспомогательного вывода, А | 0,2-5 |
| Время срабатывания, мсек: | |
| при включении | 15 |
| при отключении | 25 |
| Допустимая частота срабатываний, раз в минуту | 4 |
| температуры окружающего воздуха | от +85 до -60°С |
| Вес в кг | 0,47 |
