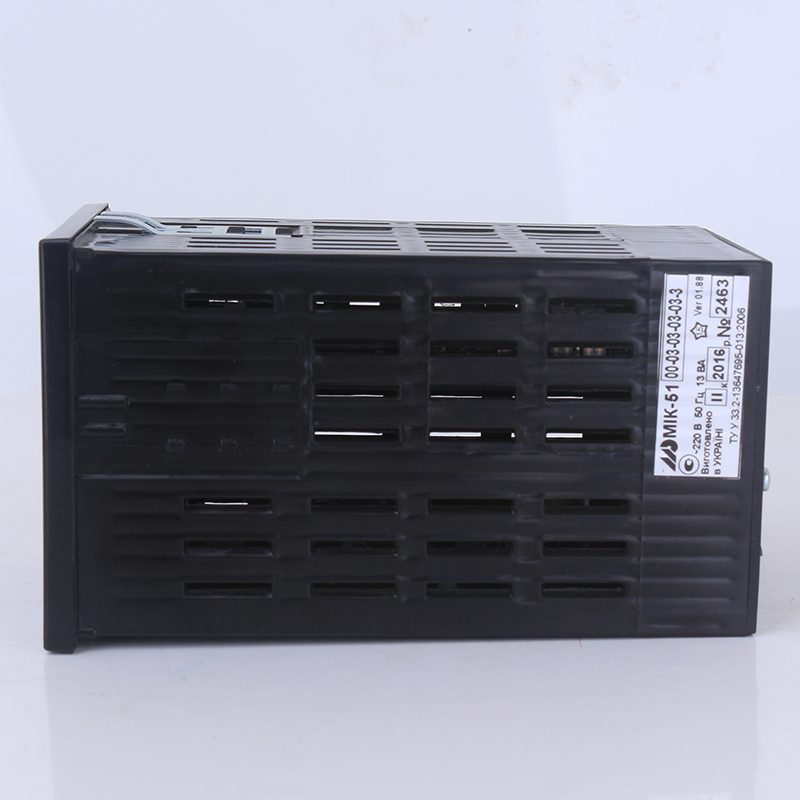

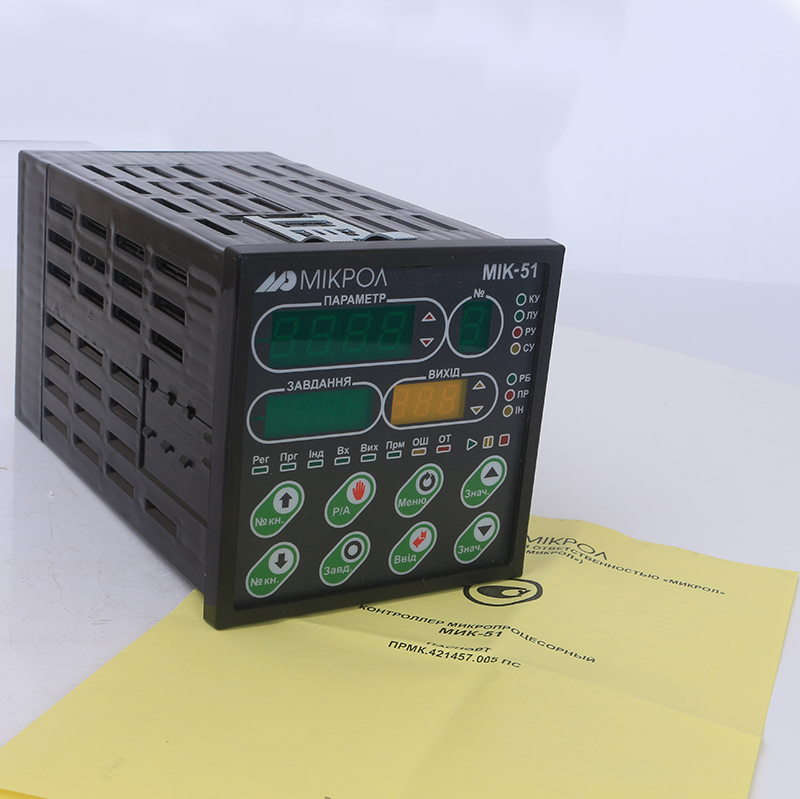

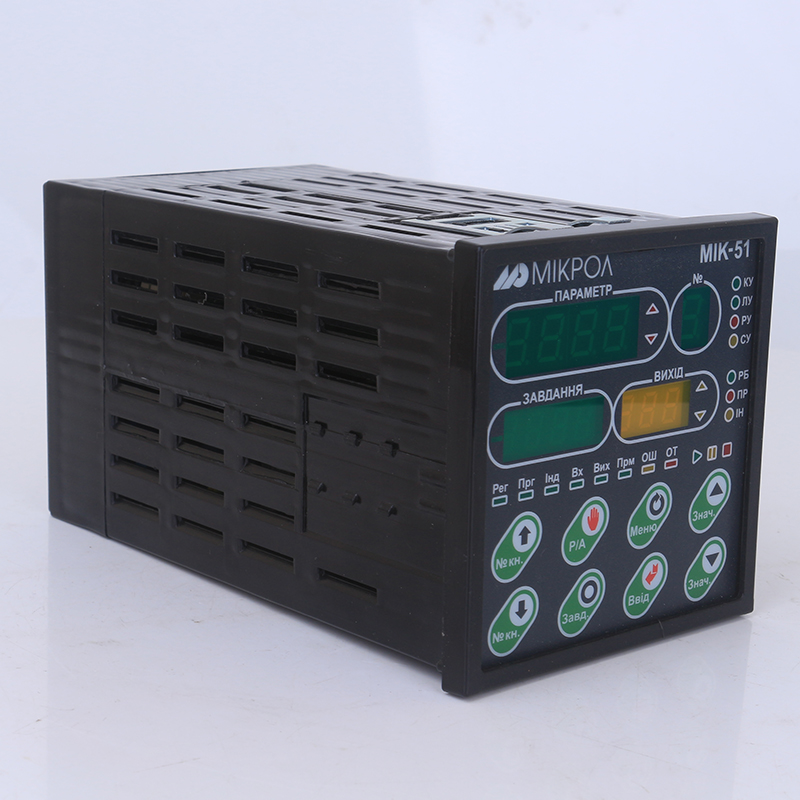

Контроллер микропроцессорный МИК-51
Контроллер микропроцессорный МИК-51 используется для автоматического регулирования и логического управления технологическими процессами в электротехнической, энергетической, химической, металлургической, пищевой, цементной, стекольной и других отраслях промышленности.
Условия эксплуатации
- Температура окружающей среды - от -40°С до +70°С
- Атмосферное давление - от 85 до 106,7 кПа
- Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм
Функциональные возможности
- Контроллер МИК-51 это проектно-компонуемое изделие, которое позволяет пользователю выбрать нужный комплект модулей и блоков согласно числу и виду входных-выходных сигналов
- Встроенные средства самодиагностики: сигнализация и идентификация неисправностей, о выходе сигналов за допустимые границы, о сбоях в ОЗУ, нарушении обмена по сети и т.п.
В контроллерах МИК-51 имеется развитая система межконтроллерного обмена, с помощью которой контроллеры могут объединяться в локальную или распределенную управляющую сеть. В сети контроллеры могут обмениваться информацией, как с компьютером, так и между собой. Данная функция обеспечивает возможность организации распределенной обработки данных, а также увеличения числа каналов ввода-вывода. При использовании функции межконтроллерного обмена значительно снижается информационная нагрузка на сеть.

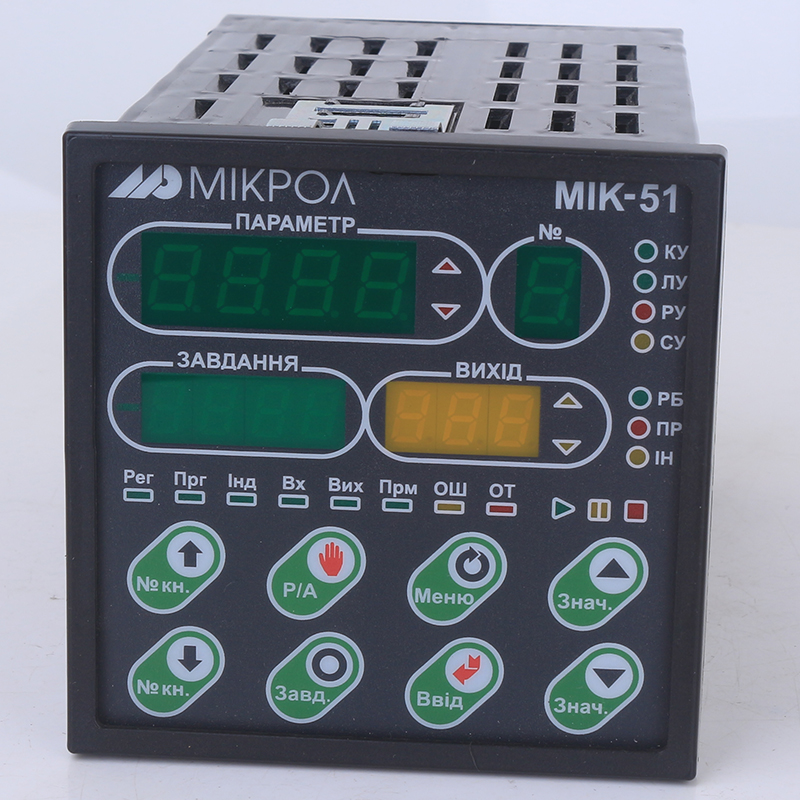

Программирование контроллера выполняется с помощью клавиш передней панели или по интерфейсу с помощью специального программного обеспечения визуального редактора FBD-программ АЛЬФА. В качестве языка программирования в системе реализован язык функциональных блоковых диаграм Fnction Block Diagram (FBD), предоставляющий пользователю механизм объектного визуального программирования. Система программирования реализована в соответствии с требованиями стандарта Международной Электротехнической Комисси (МЭК) IEC 1131-3.
Редактор FBD-программ АЛЬФА имеет встроенный отладчик программ, систему логического контроля состояния программы, возможности документирования программ, печати, представления программы в виде таблицы и др.
Математическая обработка информации
- Контроллер МИК-51 содержит библиотеку функциональных блоков, достаточную для того, чтобы решать сравнительно сложные задачи автоматического регулирования и логико-программного управления.
- Библиотека функциональных блоков условно разделена на разделы :
- Функциональные блоки ввода-вывода: интерфейсный ввод-вывод, аналоговый ввод-вывод, дискретный ввод-вывод, импульсный ввод
- Математические функциональные блоки: умножение, суммирование с маштабированием, деление, корень квадратный, абсолютное значение,интегрирование, дифференциирование с задержкой
- Логические функциональные блоки: Логическое И, многовходовое И, Логическое ИЛИ, многовходовое ИЛИ, исключающее ИЛИ, мажорирование, триггер, регистр, выделение фронта
- Функциональные блоки управления программой: минимум, максимум, скользящее средние, задержка, экмтремум, ограничение, ограничение скорости, переключатель по номеру, компаратор, таймер, счетчик, мультивибратор, одновибраор, импульсатор
- Функциональные блоки управления технологическим процессом: фильтр, масштабирование, кусочно-линейная функция, уставка аналоговая, уставка времени, программный задатчик,таймер сигнализатор реального времени, линейное изменение параметра, регулятор аналоговый, регулятор каскадный, регулятор импульсный, пользовательская панель
- Функциональные блоки дельта-регуляторов: регуляторы аналоговые и импульсные с расширенными функциями, дельта-регулятор.

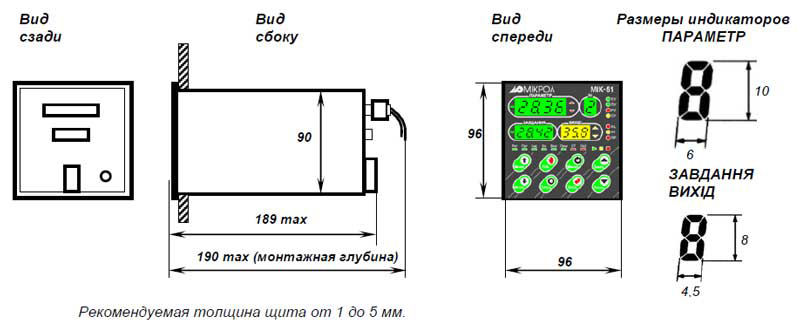

Рис.1 Габаритные размеры контроллера МИК-51
Модификации

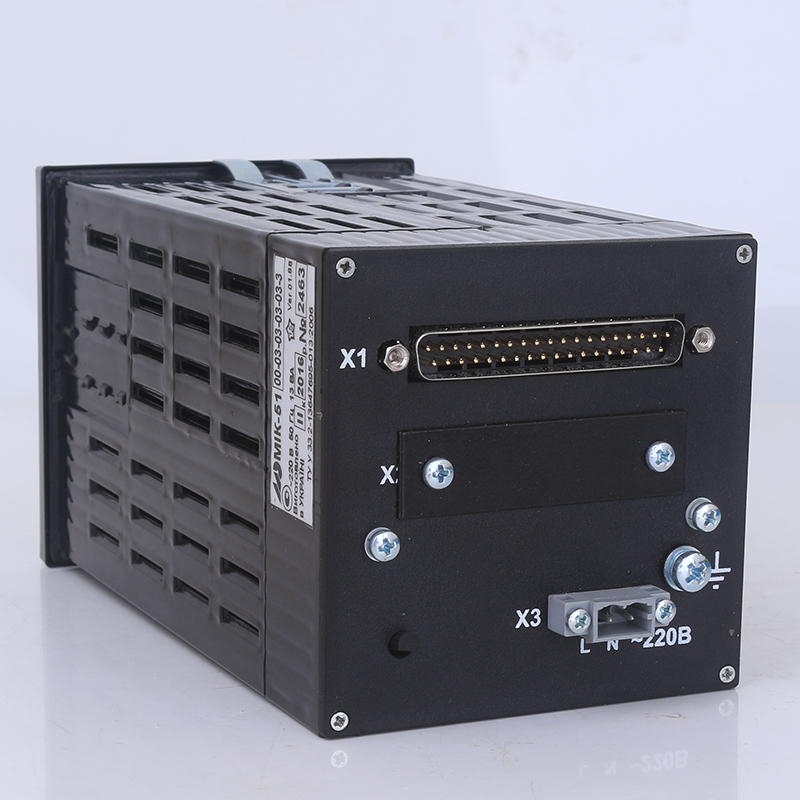

Модель | Модель модуля расширения | Аналоговый вход | Аналоговый выход | Дискретный вход | Дискретный выход |
МИК-51-00 | - | 4 | 1 | 3 | 5 |
МИК-51-01 | МР-51-01 | 4 | 1 | 11 | 5 |
МИК-51-03 | МР-51-03 | 4 | 1 | 3 | 13 |
МИК-51-04 | МР-51-04 | 4 | 2 | 11 | 5 |
МИК-51-06 | МР-51-06 | 4 | 2 | 3 | 13 |
МИК-51-07 | МР-51-07 | 4 | 4 | 3 | 5 |
МИК-51-11 | МР-51-11 | 4 | 2 | 19 | 5 |
МИК-51-12 | МР-51-12 | 4 | 1 | 11 | 13 |
МИК-51-13 | МР-51-13 | 4 | 2 | 11 | 13 |
МИК-51-15 | МР-51-15 | 4 | 2 | 3 | 21 |
МИК-51-30 | МР-51-30 | 4 | 1 | 35 | 5 |
МИК-51-31 | МР-51-31 | 4 | 1 | 27 | 13 |
МИК-51-32 | МР-51-32 | 4 | 1 | 19 | 21 |
МИК-51-33 | МР-51-33 | 4 | 1 | 11 | 29 |
МИК-51-34 | МР-51-34 | 4 | 1 | 3 | 37 |
| Техническая характеристика | Значение |
| Аналоговые входные сигналы | |
| Количество аналоговых входов | 4 |
| Типы входных аналоговых сигналов | |
| - унифицированные | 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>25кОм) |
| - напряжения | 0-50 мВ, 0-200 мВ, 0-1 В |
| - от термопреобразователей сопротивления | ТСП 50П, 100П, гр.21, ТСМ 50М, 100М, гр.23 |
| - от термопар | ТХК(L), ТХА(K), ТПП(S), ТПР(B), ТВР (A), ТЖК(J), ТХКн(E) |
| Период измерения, не более | 0,1 сек |
| Гальваническая изоляция | групповая, входы гальванически изолированы от других входов и остальных цепей |
| Основная приведенная погрешность преобразования | ± 0,2% |
| Аналоговые выходные сигналы | |
| Количество аналоговых выходов | До 4 |
| Тип выходного аналогового сигнала | 0-5 мА (Rн<=2кОм), 0(4)-20 мА (Rн<=500 Ом), 0-10В (Rн>=2кОм) |
| Основная приведенная погрешность формирования выходного сигнала | |
| - AO1 | ±0,2% |
| - AO2 | ±0,4% |
| Цифровая индикация | |
| Точность индикации | ±0,01% |
| Количество разрядов цифрового индикатора | 4 |
| Высота цифр светодиодных индикаторов | 10 мм |
| Дискретные входные сигналы | |
| Количество дискретных входов | До 35 |
| Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО | 0-7В |
| Входной ток (потребление по входу) | ≤ 10 мА |
| Гальваническая развязка дискретных входов | групповая развязка |
| Дискретные выходные сигналы | |
| Количество дискретных выходов | До 37 |
| Типы выходов: | |
| - транзистор ОК | до 40В, 100мА |
| - механическое реле (переключаемый контакт) | до 220В, 8А |
| - твердотельное реле | до 60В, 1.0АAC/ADC |
| Гальваническая развязка дискретных выходов | групповая |
| Последовательный интерфейс RS-485 | |
| Тип канала | Асинхронный полудуплексный (прием и передача идут по одной паре проводов с разделением по времени) |
| Количество приемопередатчиков | 32 приемопередатчика на одном сегменте |
| Максимальная длина линии в пределах одного сегмента сети | 1200 метров |
| Количество активных передатчиков | 1 (только один передатчик активный) |
| Максимальное количество узлов в сети | 250 с учетом магистральных усилителей |
| Вид кабеля | витая пара, экранированная витая пара |
| Гальваническая развязка | интерфейс гальванически изолирован от других входов-выходов и |
| Протокол связи | Modbus режим RTU (Remote Terminal Unit) |
| Электрические данные | |
| Напряжение питания: | |
| • переменного тока | ~220 (+22 –33)В, (50 ± 1) Гц |
| • постоянного тока | 24 В |
| Потребляемая мощность от сети переменного тока, не более: | до 13 ВА |
| Ток потребления по питанию 24В, не более: | не более 350 мА |
