Коробка соединительная КС-36

Коробка соединительная КС-36 предназначена для соединения и разветвления вторичных и силовых электрических цепей напряжением до 660 В переменного тока частотой 50 Гц и 60 Гц и постоянного тока до 440 В в электроустановках химической, газовой, нефтяной и других отраслей промышленности.

Конструктивное исполнение

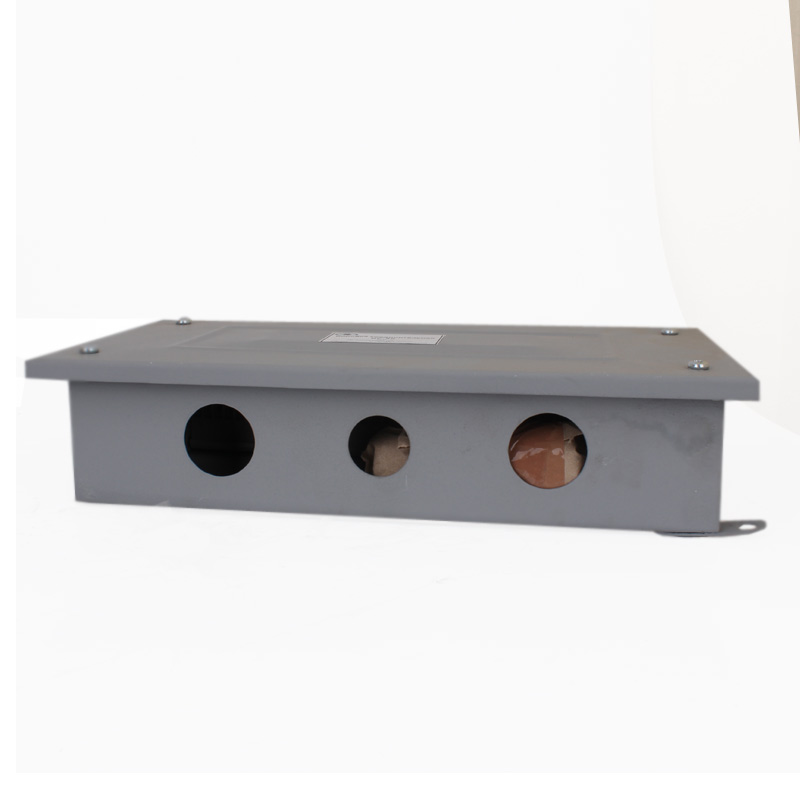

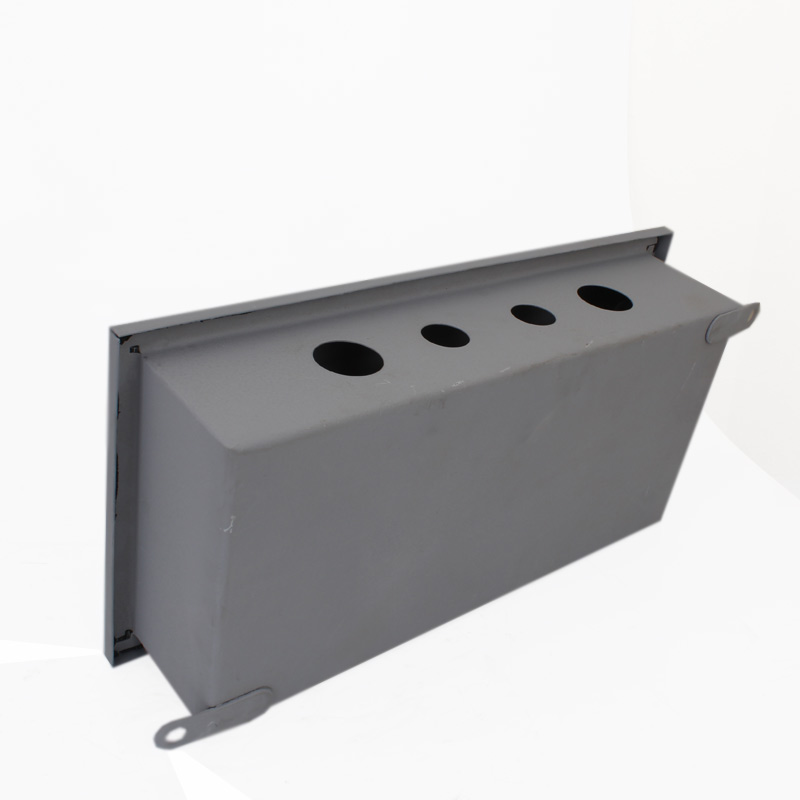

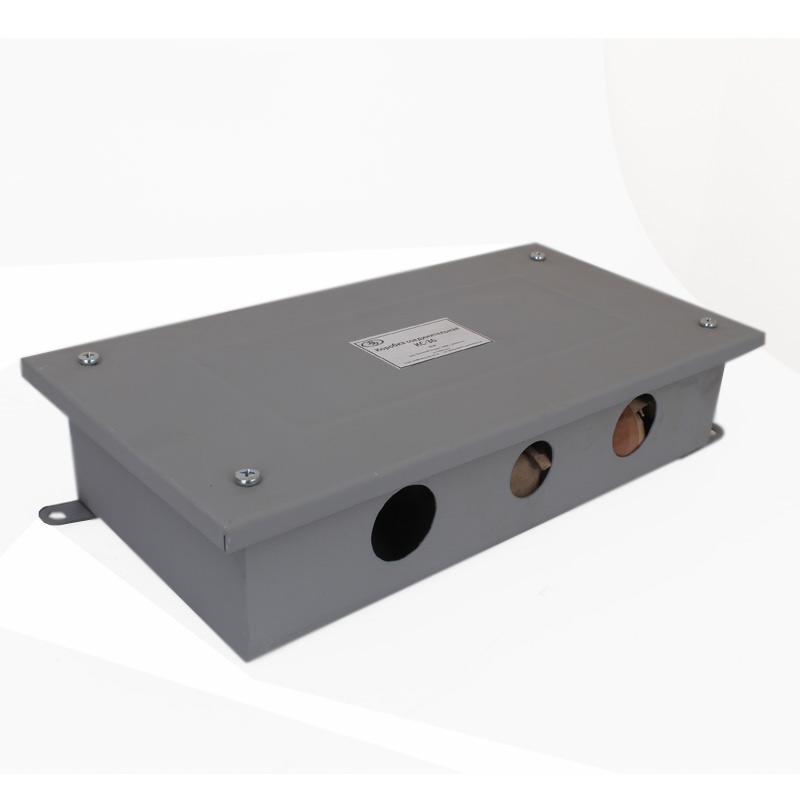

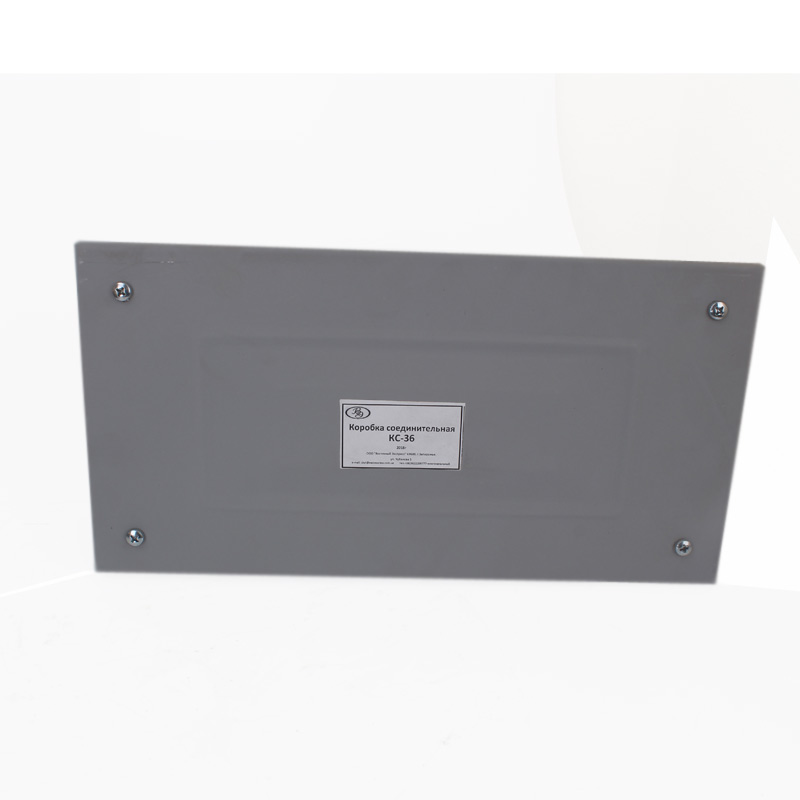

Коробка изготовлена из стали и состоит из корпуса и крышки, соединенных друг с другом винтами. Для защиты коробки от пыли и влаги на крышке устанавливается прокладка.

В корпусе коробки установлены винтовые контактные зажимы (блоки). Блок состоит из 12 зажимов. В зависимости от исполнения коробки блоков может быть 1, 2, 3 или 5. К контактным зажимам подсоединяются жилы кабелей (проводов), разделанных под штырь с помощью винтов.

Коробки выпускаются с привёртными сальниками или с втулками пластмассовыми уплотнительными. Привёртные сальники служат для ввода, уплотнения и закрепления кабеля (провода) в коробке. По конструкции они одинаковы и отличаются габаритами в зависимости от диаметров вводимых кабелей (проводов).

Втулки уплотнительные служат для ввода и уплотнения кабеля (провода) в коробку и устанавливаются в отверстиях корпуса коробки за счет цилиндрических буртиков. Снаружи и внутри коробки имеются заземляющие зажимы  для присоединения заземляющих проводников.
