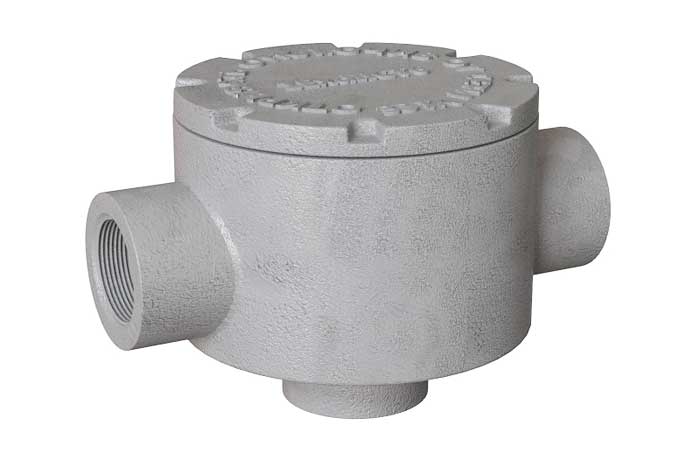

Коробки КТД
Производитель:
Коробки КТД предназначены для протяжки проводов и ответвлений в дно.
Конструктивное исполнение
Взрывозащищенная чугунная коробка состоит из корпуса для присоединения стальных водогазопроводных труб с проводами или кабелями и крышки присоединяющейся к корпусу на резьбе. В коробках КТД применяются взрывонепроницаемые резьбовые соединения, что обеспечивает взрывонепроницаемость коробки.
Резьба трубная цилиндрическая по ГОСТ 6357 класса В для 20 серии диаметром G3/4” в отверстиях и G3” на корпусе и крышке коробки. Для 25 серии диаметром G1” в патрубках и G 3,5” на корпусе и крышке коробки.
| Тип | Условный проход присоединяемой трубы, мм | Резьба трубная d, дюймы | D, мм | L, мм | В, мм | Масса, кг |
|---|---|---|---|---|---|---|
| КТД-20 | 20 | 3/4 | 90 | 134 | 87 | 1,57 |
| КТД-25 | 25 | 1 | 105 | 160 | 99 | 2,29 |
| КТД-40 | 40 | 1 1/2 | 130 | 184 | 122 | 3,5 |
| КТД-50 | 50 | 2 | 160 | 226 | 143 | 6,3 |
