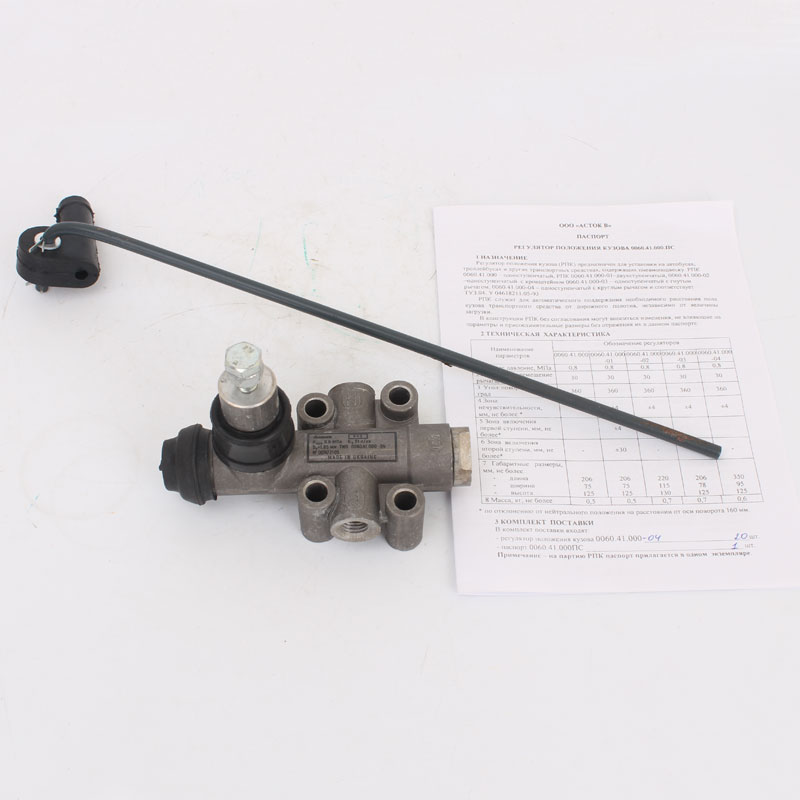

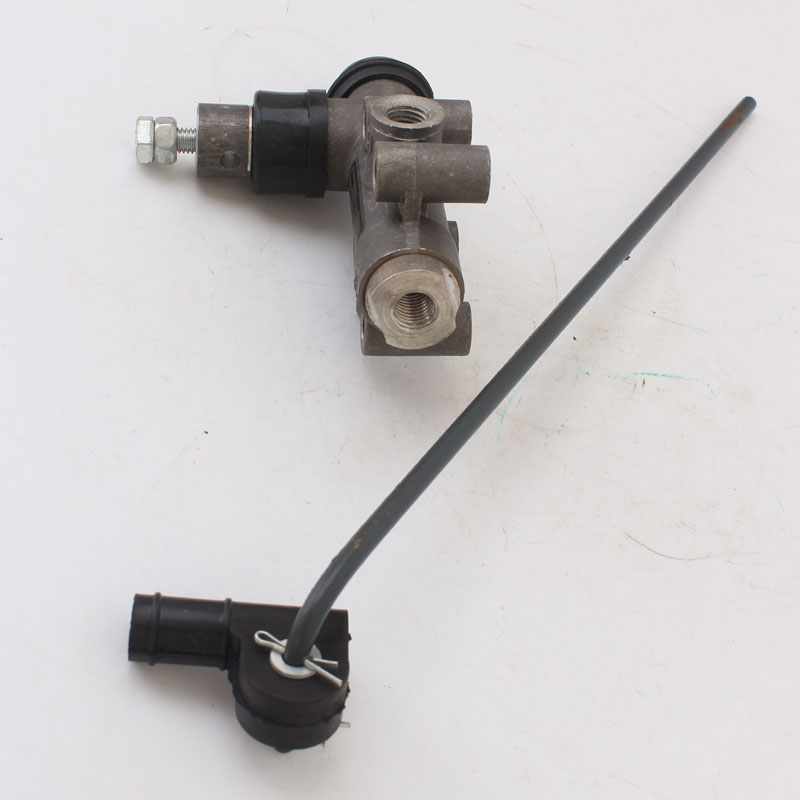

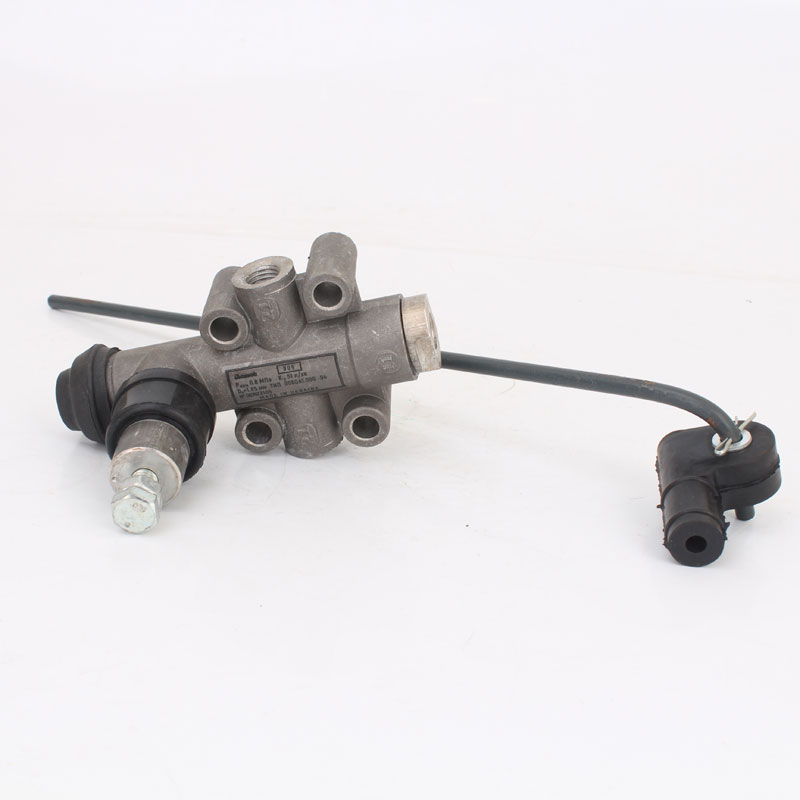

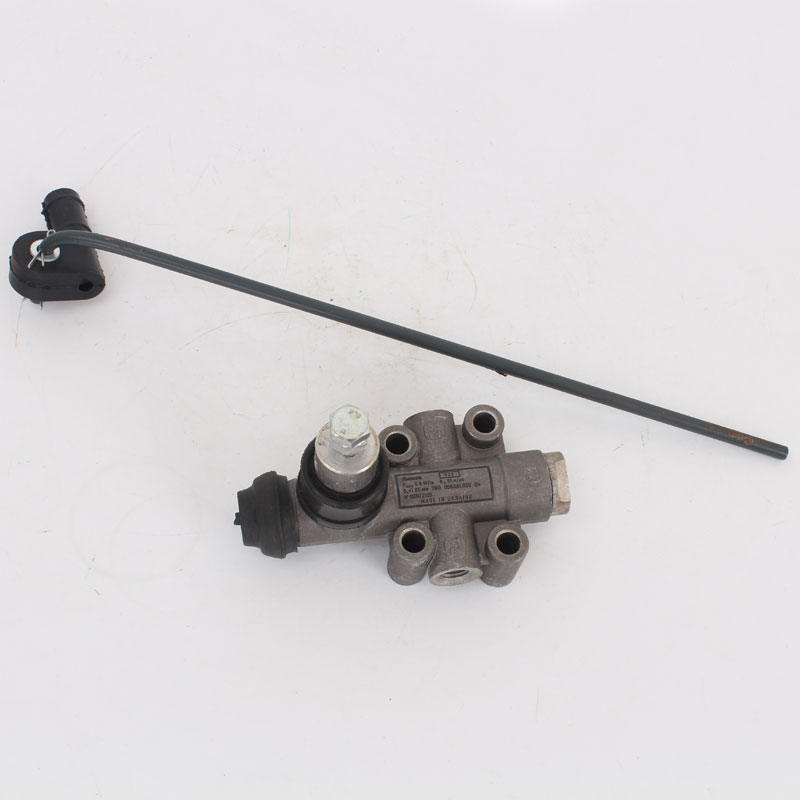

Кран уровня пола 0060.41.000-04

Кран уровня пола 0060.41.000-04 (одноступенчатыйс с круглым рычагом) - предназначен для автоматизированной поддержки заданного уровня пола, независимо от загруженности транспортного средства.

Область применения

Устанавливаются на различные марки автобусов, грузовых автомобилей, троллейбусов, прицепов, как отечественного, так и иностранного производства.

Устройство и работа

Между краном и непосредственно пневмоподушками устанавливается кран ручного управления пневмоподушками. Он может быть механическим, с рычагом переключения, или электропневматическим с пультом управления в кабине. Этот прибор имеет три положения: транспортное (при котором пневмоподушки соединены непосредственно с краном уровня пола), подъем кузова (при котором пневмоподушки соединяются с воздушным рессивером) и опускание кузова (при котором воздух из подушек выходит в атмосферу). Рукоятка механического крана имеет промежуточное положение – СТОП, в котором перекрываются выводы из пневмобаллонов.

Крепление крана уровня пола выполняется при помощи болтов через отверстия Ø9, выполненных в корпусе РПК либо в кронштейне. К отверстиям Б , бобышка 21 подсоединить пневмобаллоны подвески (если подсоединится один термоболлон - второе отверстие глушится) . К отверстию А, бобышка 11, подсоединить питающий термоподвеску трубопровод.

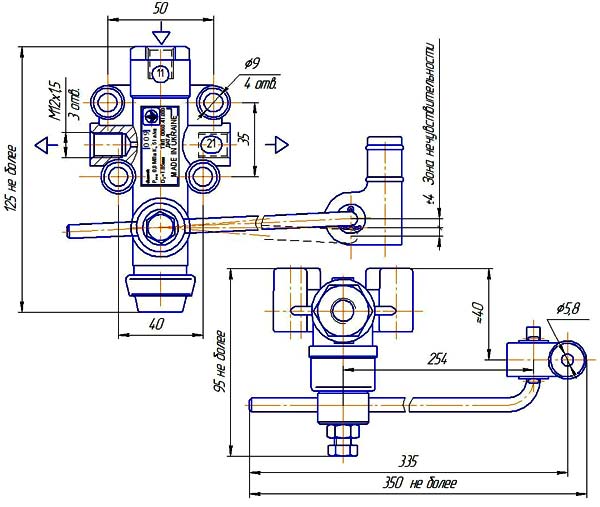

Рис.1 Схема габаритных размеров крана 0060.41.000-04
