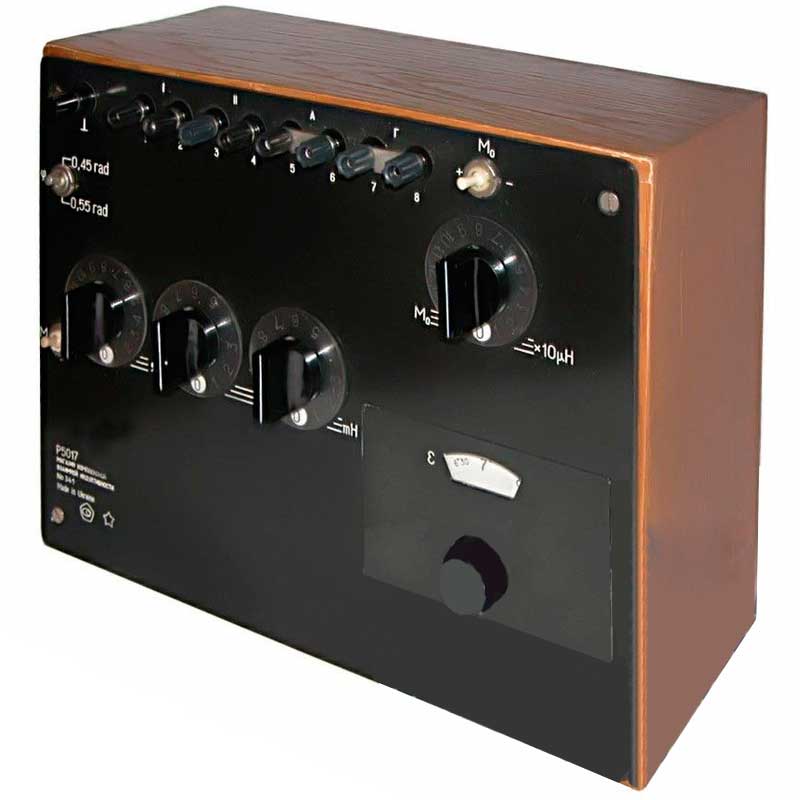

Магазин индуктивности Р5017
Магазин индуктивности Р5017 с ферромагнитными сердечниками предназначен для применения в качестве образцовой меры при производстве и эксплуатации дифференциально-трансформаторных приборов, питающихся от сети переменного тока частотой 50 Гц.
Условия эксплуатации
Нормальными условиями применения магазина является:
- температура окружающей среды от +10 до +35°C;
- относительная влажность воздуха не более 80% при +25°C.
Комплект поставки
- Магазин взаимной индуктивности Р5017 – 1 шт.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
| Параметр | Значение |
|---|---|
| Диапазон изменения модуля комплексной взаимной индуктивности (М) | ±12,99 mH |
| Диапазон изменения аргумента комплексной взаимной индуктивности (ε) | от 4,5 до 10º |
| Диапазон изменения модуля комплексной остаточной взаимной индуктивности (М0) | ±150 μH |
| Номинальное значение модуля комплексного сопротивления первичной цепи (Z1) равно | 90 Ω |
| Номинальные значения аргументов комплексного сопротивления первичной цепи (φ1) равны: | φ1' = 0,45 rad и φ1'' = 0,55 rad |
| Номинальное значение модуля комплексного сопротивления вторичной цепи (Z2) равно | 400 Ω |
| Номинальные значения аргумента комплексного сопротивления вторичной цепи (φ2) находится в пределах | ±0,1 rad |
| Номинальное значение угла между векторами М и М0 (λ) равно | 90º |
| Нормальное значение тока первичной цепи | 0,125 А |
| Нормальное значение частоты | 50 Hz |
| Пределы допускаемой основной погрешности модуля комплексной взаимной индуктивности (Δ М) в миллигенри при М≤(12)mH равны значениям, определяемым по формуле | ΔМ = ±(14•10^-3 + 1,1•10^-3•М), где М – номинальное значение модуля комплексной взаимной индуктивности, mH |
| Пределы допускаемой основной погрешности аргумента модуля комплексной взаимной индуктивности (Δ ε) равны | ±0,4º при М≥(0,1) mH |
| Пределы допускаемой основной погрешности модуля комплексной остаточной взаимной индуктивности (Δ М) равны | ±15 mH |
| Пределы допускаемой основной погрешности модуля комплексного сопротивления первичной цепи (Δ Z1) равны | ±5 Ω |
| Пределы допускаемой основной погрешности аргументов комплексного сопротивления первичной цепи (Δ φ1) равны | +0,02 rad |
| Пределы допускаемой основной погрешности модуля комплексного сопротивления вторичной цепи (Δ Z2) равны | ± 20 Ω |
| Пределы допускаемой основной погрешности угла между векторами М и М0 (λ) равны | ±10º |
| Габаритные размеры магазина Р5017 не превышают | 405 x 315 x 240 мм |
| Масса магазина не превышает | 12 кг |
