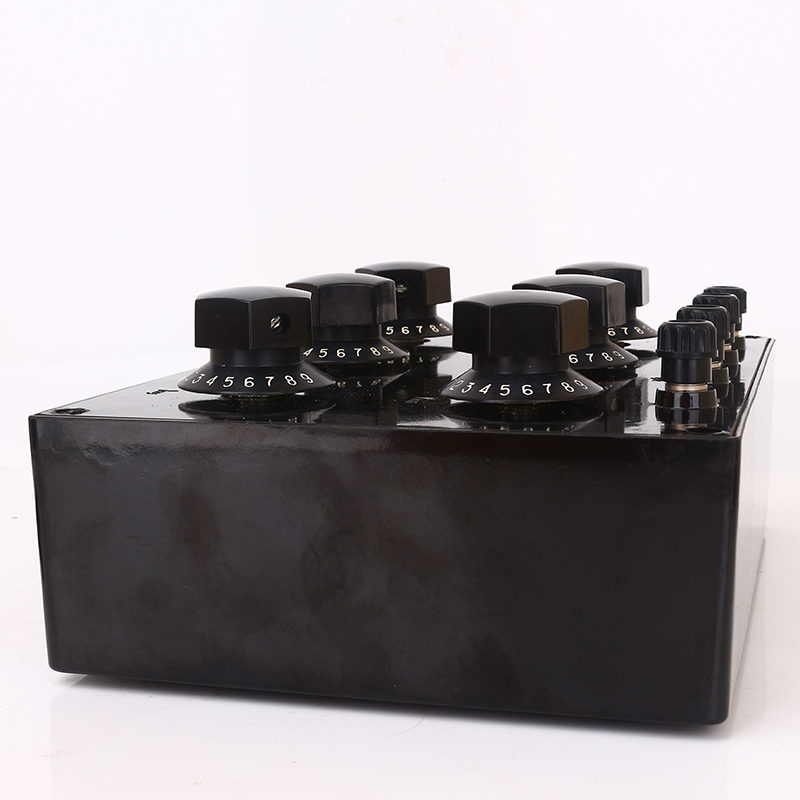

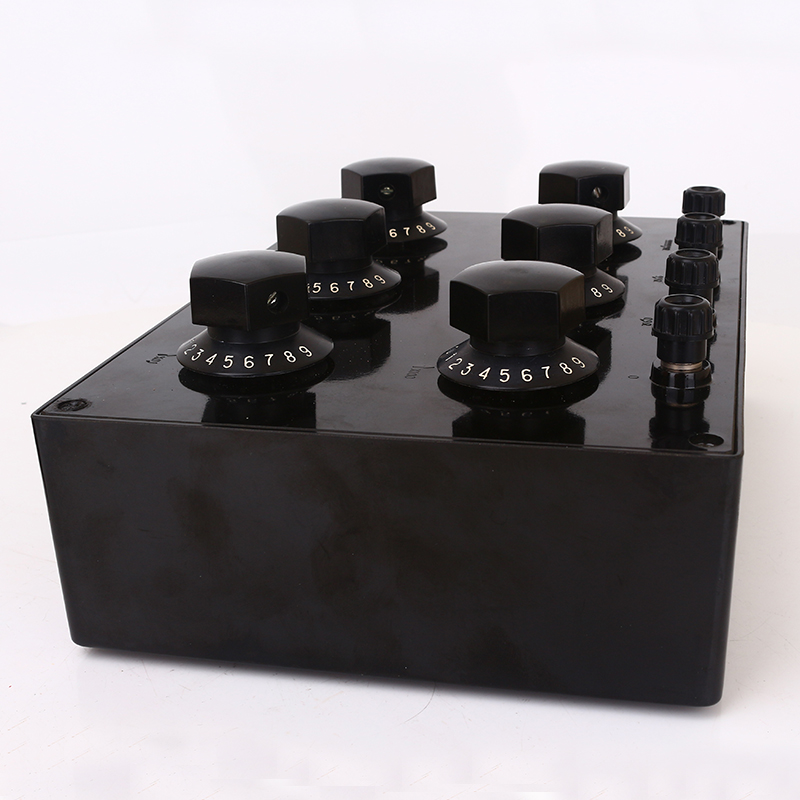

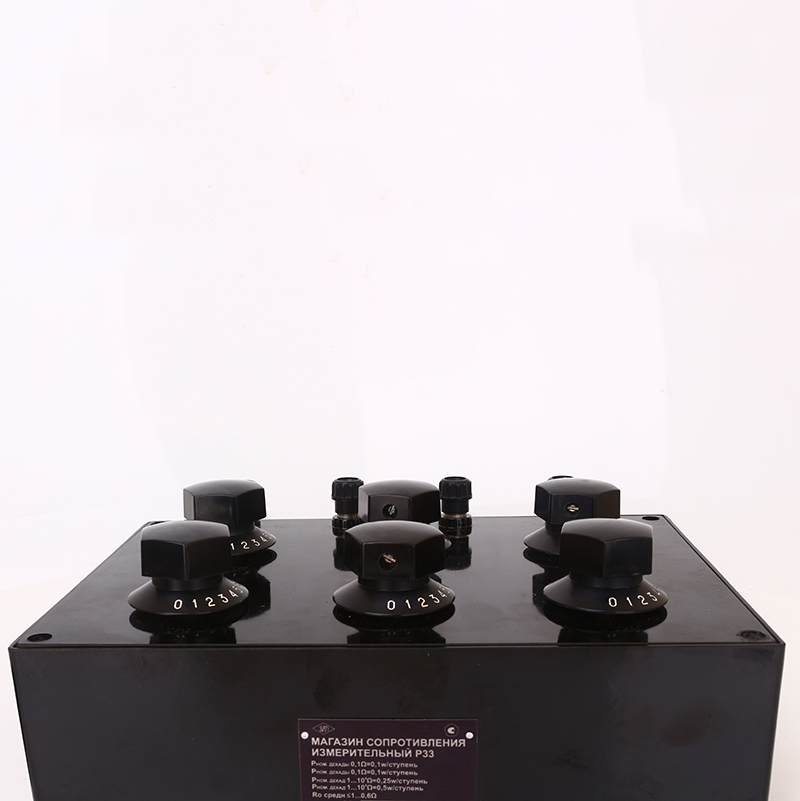

Магазин сопротивлений Р33

Магазин сопротивлений Р33 применяется специалистами в цепях постоянного тока в качестве многозадачной МЭС. Также одним из основных направлений использования Р33 можно назвать измерение сопротивления методом замещения (здесь прибор используется в качестве двухдекадной МЭС). Стоит отметить, что возможные значения сопротивления магазина сопротивления Р33 находятся в интервале от 0,1 до 99999,9 Ом.

Условия для работы прибора

Для достижения максимальной производительности при минимальных показателях погрешности магазин сопротивления должен использоваться в сухих отапливаемых помещениях, температура окружающего воздуха должна находится в диапазоне от +10 до +30ْ С , а влажность воздуха не должна быть больше 80%.

Рекомендации по работе с прибором

• В первую очередь необходимо повернуть все ручки магазина сопротивлений Р33 несколько раз, это необходимо для достижения наилучшего контакта щеток;
• Нельзя допускать, чтобы токи, проходящие в схеме, к которой подключен данный прибор, превышали значения, приведенные в таблице 1;
• Значение сопротивления, которое требуется ввести в цепь посредством магазина сопротивлений, необходимо рассчитывать, суммируя результаты умножения множителей стрелок на числа, отмеченные на лимбах; при этом обязательно учитывайте изначальное сопротивление;
• Если Вы используете данный прибор в электрических схемах, то предварительно обесточьте систему для того, чтобы избежать возможных толчков тока при переключении с единицы на двойку по лимбу.

Устройство и работа

Принцип работы магазина сопротивления Р33 основывается на последовательно подключенных 6 декадах. Каждая из них реализована по пятикатушечной схеме, то есть для каждой декады можно задать девять сопротивлений.

Комплект поставки

1. Магазин сопротивлений измерительный - 1 шт.
2. Паспорт - 1 экз.
3. Техническое описание и инструкция по эксплуатации - 1 экз.
