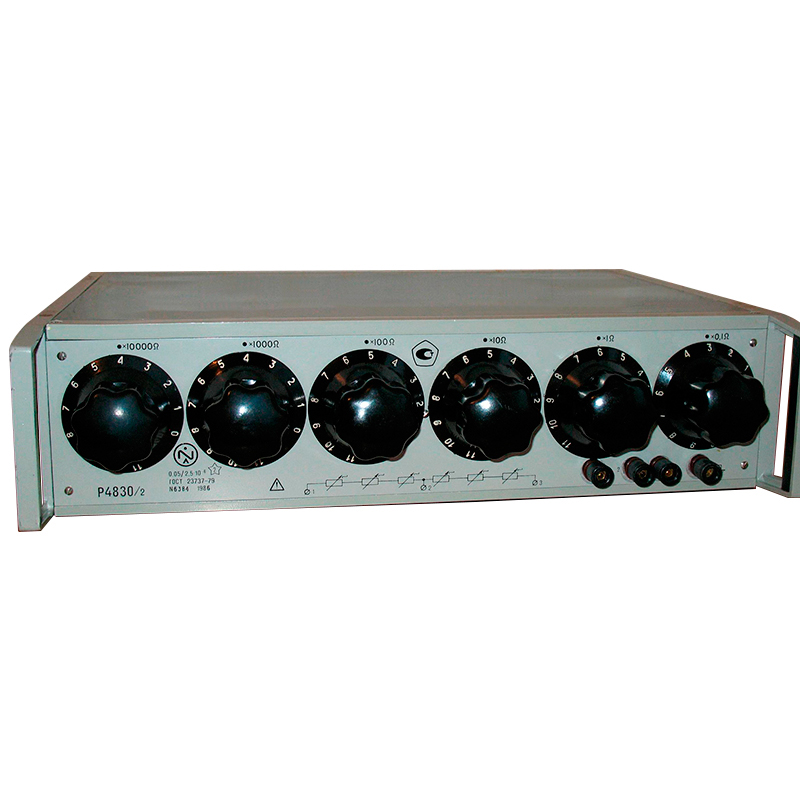

Магазин сопротивления Р4830

Наименование параметра

Значение параметра для модификации магазина

Р4830/1

Р4830/2

Р4830/3

Класс точности

0,05/2,5·10^-5

0,05/2,5·10^-6

0,05/2,5·10^-7

Диапазон значений воспроизводимого сопротивления

от 0,01 до 12222,21 Ом

(ступенями через 0,01 Ом)

от 0,1 до 122222,1 Ом

(ступенями через 0,1 Ом)

от 1,0 до 1222221 Ом

(ступенями через 1,0 Ом)

Начальное сопротивление:

среднее значение (сопротивление при установке всех декадных переключателей на нулевые показания), R₀

через обычные зажимы «1» - «3»

0,03 Ом

0,03 Ом

0,03 Ом

через низкоомные зажимы «2» - «3»

0,02 Ом

0,015 Ом

0,02 Ом

вариация, Δ R₀

через обычные зажимы «1» - «3»

0,003 Ом

0,003 Ом

0,003 Ом

через низкоомные зажимы «2» - «3»

0,002 Ом

0,0015 Ом

0,002 Ом

Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального в нормальных условиях применения определяется по формулам *:

δ1 = ±[0,05 + 2,5·10^-5 (Rk/R - 1)]

δ1 = ±[0,05 + 2,5·10^-6 (Rk/R - 1)]

δ1 = ±[0,05 + 2,5·10^-7 (Rk/R - 1)]

Начальная индуктивность и индуктивность магазина при включении сопротивления не более 1 Ом (включая начальную индуктивность) через низкоомные зажимы не превышает

1 мкГн

Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина в рабочих условиях применения выдерживает в течении 1 минуты действие испытательного напряжения переменного тока частоты 50 Гц

2 кВ

Электрическое сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения, не меньше

2·10⁸ Ом

2·10⁹ Ом

2·10¹⁰ Ом

Габаритные размеры

490 x 135 x 365 мм

Масса

8,5 кг

Номинальное значение включенного сопротивления

Постоянная времени, τ, при номинальной мощности одной ступени

0,025 Вт

0,25 Вт

св. 1 до 10 Ом

-

2·10 ^-7 сек.

св. 10 до 10 ³ Ом

-

1·10 ^-7 сек.

св. 10 ³ до 10 ⁴ Ом

-

5·10 ^-7 сек.

св. 10 ⁴ до 10 ⁵ Ом

1·10^-6 сек.

-

св. 10 ⁵ до 10 ⁶ Ом

1·10 ^-5 сек.

-

Декада

Верхний предел частотного диапазона

0,01 Ом

-

0,1 Ом

-

1 Ом

10,0 кГц

10 Ом

50,0 кГц

10² Ом

50,0 кГц

10³ Ом

10,0 кГц

10⁴ Ом

5,0 кГц

10⁵ Ом

0,5 кГц
