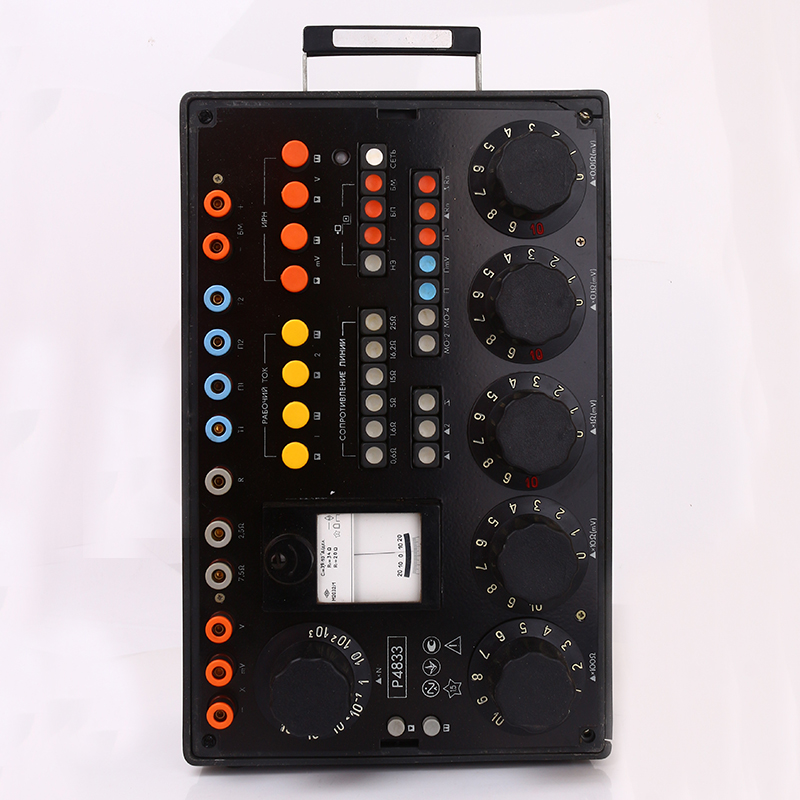

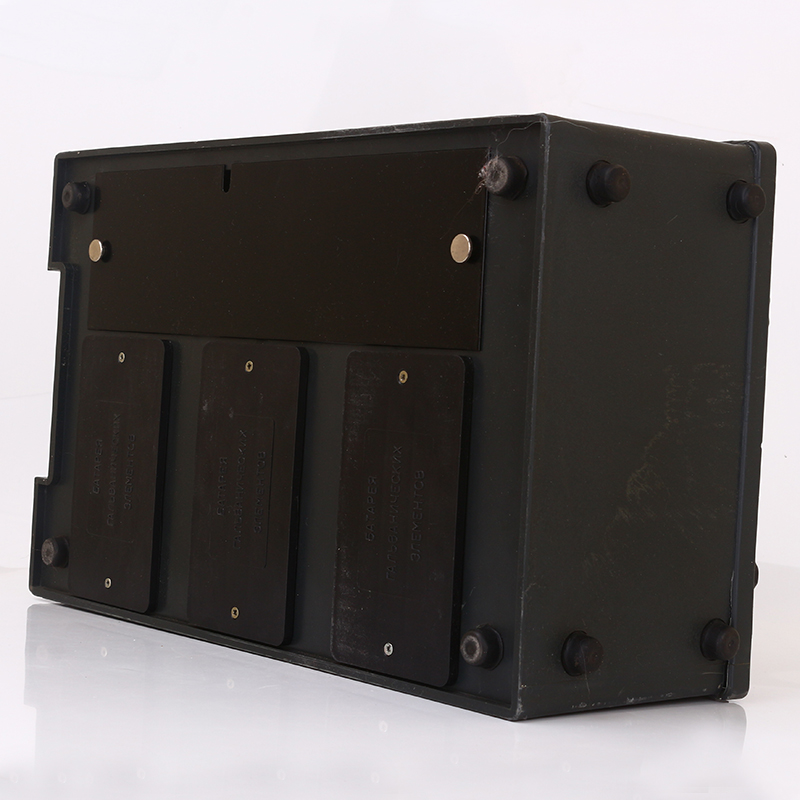

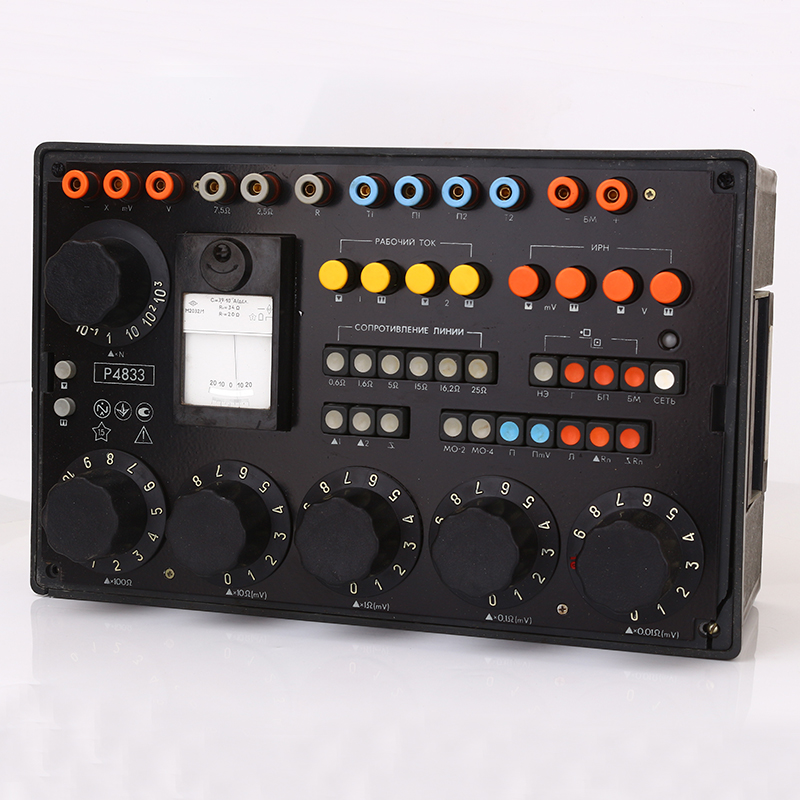

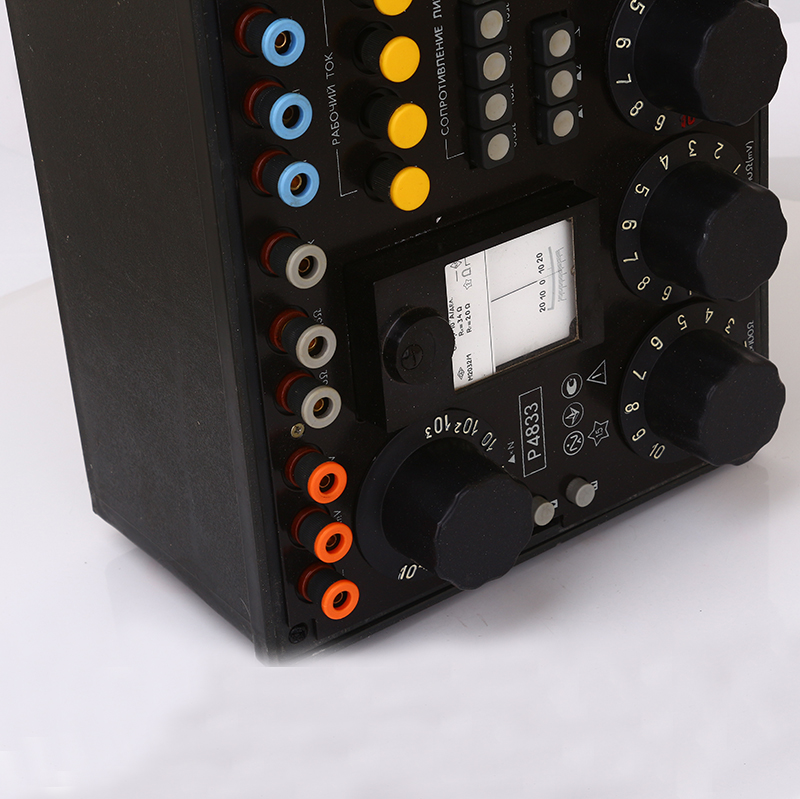

Магазин сопротивления Р4833

Магазин сопротивления Р4833 предназначен для измерения сопротивлений, постоянных э.д.с. и напряжений и поверки теплотехнических приборов.

Условия эксплуатации

• Диапазон измерений: мост - от 10^-4 Ом до 106 Ом,
• потенциометр - от 0 до 111,10 мВ,
• магазин сопротивления от начального (≤ 0,015 Ом) до 1111,10 Ом
• Класс точности: мост постоянного тока 0,1;
• потенциометр постоянного тока 0,05;
• магазин сопротивления 0,02/1,5•10^-4

Рабочие условия применения прибора Р4833:

• температура окружающего воздуха от 10 до 35°С;
• относительная влажность 80% при температуре 25°С;
• атмосферное давление (84-106,7) кПа [(630—800) мм рт.ст.].

Технические данные

Класс точности прибора Р4833 при использовании в качестве:

• моста постоянного тока 0,1;
• потенциометра постоянного тока 0,05;
• магазина сопротивления 0,02/1,5•10^-4.

Диапазон:

• измерения сопротивлений при использовании прибора в качестве моста от 10-4 до 10⁶ Ом;
• измерения э.д.с. и напряжений при использовании прибора Р4833 в качестве потенциометра от 0 до 111,10 мВ (контур I -10 ступеней по 10мВ и 10 ступеней по 1мВ; контур II -10 ступеней по 0,1мВ и 10 ступеней по 0,01мВ);
• показаний сопротивления при  использовании прибора в качестве пятидекадного магазина сопротивления от начального (≤ 0,015Ом) до 1111,10 Ом (декады 100; 10; 1; 0,1;0,01 Ом).

Гарантии

• Гарантийный срок эксплуатации -18 месяцев со дня ввода прибора в эксплуатацию.
• Гарантийный срок хранения - 6 месяцев с момента изготовления прибора.
• Гарантийный срок эксплуатации и хранения на гальванические элементы не распространяется

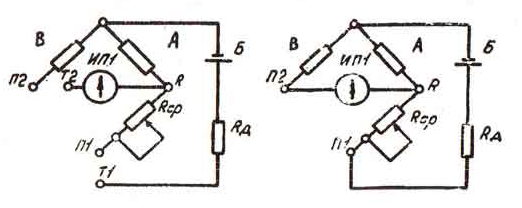

Рис.1 Схема электрическая принципиальная моста

а - четирехзажимная схема подключения для измерения сопротивлений от 10^-4 до 10²
б - двухэтажная схема подключения измерения сопротивлений от 10² до 10⁶;
А, В - плечи отношения;
Rcp - плечо сравнения;
Rд - добавочный резистор;
Б - источник питания;
ИП 1 - гальванометр;
TI, Т2 - токовые зажимы;
ПI, ТТ2-потенциальные зажимы.
