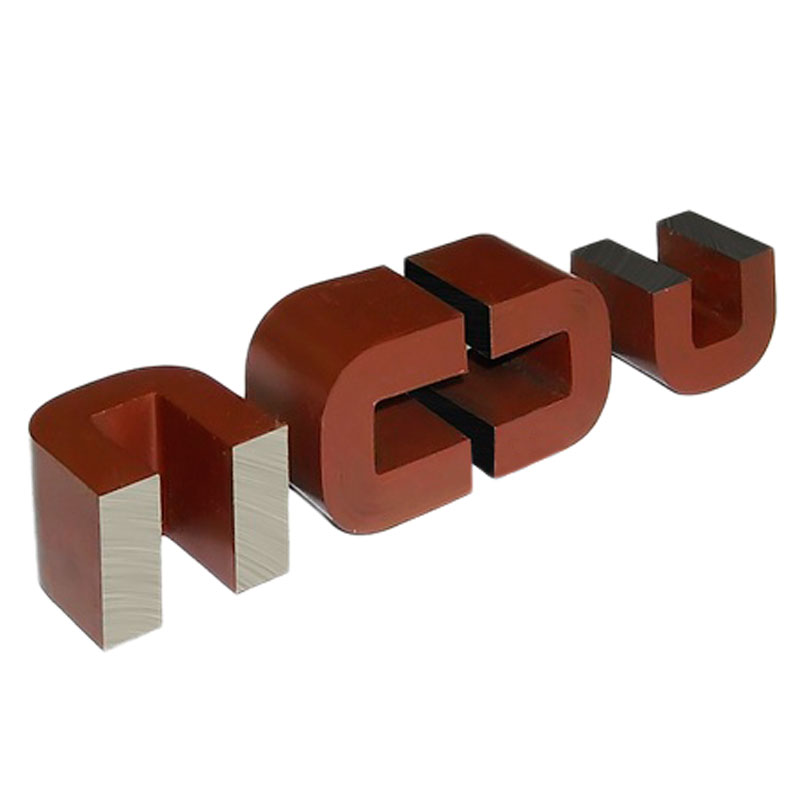

Магнитопровод броневой ШЛМ 20х25

Магнитопровод броневой ШЛМ 20х25 представляет собой витой ленточный Ш-образный магнитопровод с уменьшенным отношением ширины окна к толщине навивки. Предназначен для использования в однофазных трансформаторах и дросселях.

Область применения

Магнитопроводы данного типа применяют в трансформаторах наименьшей массы и стоимости на частоте 50 Гц, ориентировочно до мощности 100 В·А, в трансформаторах с ограничением по падению напряжения и в дросселях фильтров.

Основные особенности

• В броневых магнитопроводах ШЛМ 20х25 обмотки располагаются на центральном стержне, что упрощает конструкцию, позволяет лучше использовать окно и частично создают защиту обмоток от механических воздействий.
• Недостатком трансформаторов с броневым магнитопроводом является повышенная чувствительность к воздействию магнитных полей низкой частоты. Это ограничивает применение броневых магнитопроводов для входных трансформаторов.
• Материал – сталь электротехническая анизотропная.
  Марка – 3406, 0,3 мм.
