Малогабаритный соединитель РПС1-7Г
Производитель:
Малогабаритный соединитель РПС1-7Г используется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 100 В.

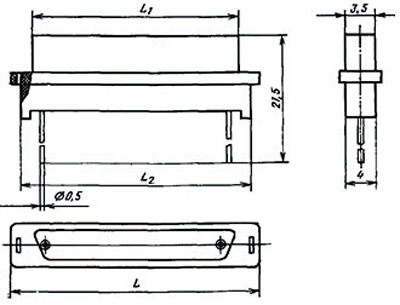

Рис.1. Габаритный чертеж соединителя РПС1-7Г
Структура условного обозначения
Малогабаритные соединители маркируются так: РПС1-7Г:
- РПС1 - тип соединителя;
- 7 - количество контактов;
- Г - часть соединителя:
- Ш - вилка,
- Г - розетка.
| Общее количество контактов: | 7, 15, 21, 37 |
| Сопротивление контактов, не более, МОм: | 10 |
| Рабочий ток на одиночный контакт, А: | 1 |
| Максимальный ток на одиночный контакт, А: | 2 |
| Максимальное рабочее напряжение, В: | 100 |
| Сопротивление изоляции в нормальных климатических условиях, не менее, МОм: | 1000 |
| Синусоидальная вибрация: - диапазон частот, Гц: - ускорение, м/с2 (g): |
1....5000 400 (40) |
| Механический удар, одиночного действия с ускорением, м/с2 (g): | 10000 (1000) |
| Механический удар, многократного действия с ускорением, м/с2 (g): | 1500 (150) |
| Атмосферное пониженное давление, Па (мм рт.ст.): | 1,3x10-4 (10-6) |
| Рабочая температура окружающей среды, °C: | от -60 до +85 |
| Минимальная наработка, часов: | 10000 |
| Количество сочленений-расчленений: | 250 |
| Срок сохраняемости, лет: | 25 |
