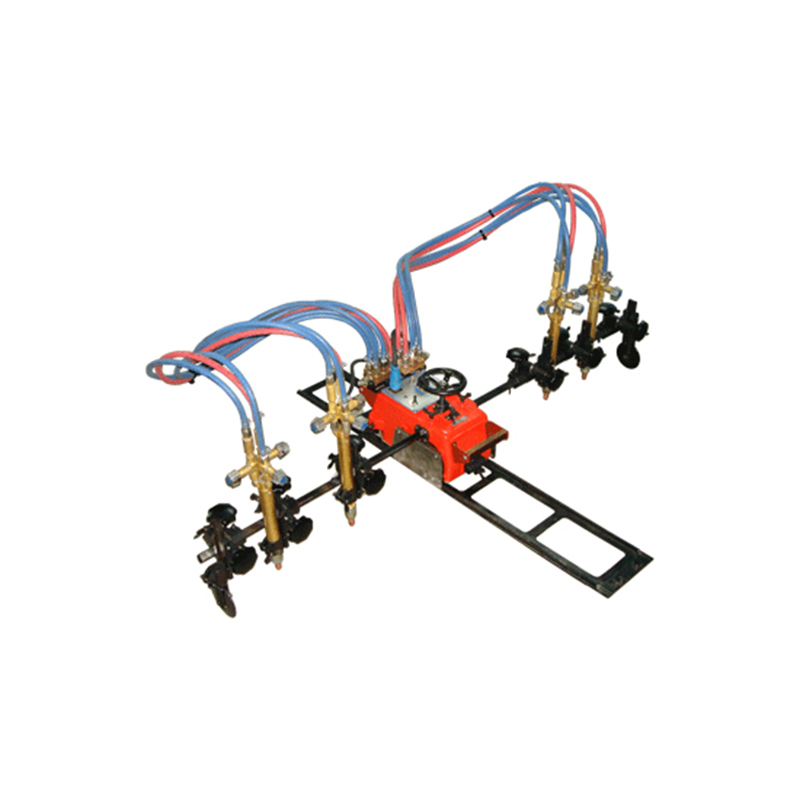

Машина газорезательная Смена-2М, 4 резака
Машина газорезательная Смена-2М, 4 резака предназначена для кислородной резки листовой стали.
Простая и прочная конструкция машины гарантирует легкость управления, точность реза и долгий срок службы.
Машина может выполнять прямолинейные, круговые, контурные и наклонные резы с подготовкой кромок под сварку.
Основные преимущества
- Режет 4-мя резаками одновременно;
- Работает на ацетилене или газах-заменителях (пропан, бутан);
- Портативная машина для газовой резки Смена-2М с 4-мя резаками на удлененной штанге выполняет прямолинейные, круговые, контурные и наклонные резы с подготовкой кромок под сварку.
Функциональные возможности
Производимые технологические операции:
- прямолинейная разделительная резка одним или двумя резаками;
- прямолинейная резка со скосом кромок под сварку;
- резка лекальных кривых со скосом кромок под сварку;
- вырезка деталей круговой формы по циркулю с одним или двумя резаками.
Особенности конструкции
Машина состоит из ходовой части, резаков, приспособления для резки по окружности, резки ласок, приспособления копирующего.
Ходовая тележка состоит из литого алюминиевого корпуса на котором крепятся: привод с ведущими колесами, поворотные опорные ролики, панель управления с регулятором скорости, штанга, несущие два суппорта с резаками и маховик для перемещения штанги, газораспределительный коллектор с краном пуска режущего кислорода.
Различие резаков, входящих в комплект машин для резки на ацетилене или газах-заменителях, состоит в проходных сечениях камеры смешивания и конструкции сопел. Машина комплектуется соплами шести размеров для резки металла в диапазоне от 5 до 250 мм.
Машина комплектуется секционными направляющими по 2 м. В базовый комплект секций входят две направляющие, позволяющие регулировать необходимую длину резки до 4-6-12 и т.д. метров. При резке листов длиной свыше 4 м должна производиться перестановка направляющих в процессе резки или использовать их из комплекта другой машины «Смена-2М».
Приспособление копирующее предназначено для направления машины вдоль кромки листа при перемещении без направляющих в процессе резки ласок и скоса кромок под сварку.
Приспособление для резки по окружности состоит из трубчатой штанги с закрепленной иглой (центром) устанавливаемой при работе в кернении или отверстии в обрабатываемом листе.
| Машина переносная «Смена-2М» в собранном виде (ходовая часть) | 1 |
| Направляющая | 2 |
| Противовес | 1 |
| Приспособление для резки по окружности | 1 |
| Приспособление копирующее | 1 |
| Приспособление для резки ласок | 1 |
| Кабель управления, L=12м | 1 |
| Блок питания | 1 |
| Шланг кислородный, L=12м | 1 |
| Шланг горючего газа, L=12м | 1 |
| Кабель сетевой, L=2м | 1 |
| Удлинитель штанги | 1 |
| Запасные части к исполнению машины для газов-заменителей | |
| Гильза 3П | в сост. машины |
| Гильза 6П | 1 |
| Сопло №1 | в сост. машины |
| Сопло №2 | 1 |
| Сопло №3 | 1 |
| Сопло №4 | 1 |
| Сопло №5 | 1 |
| Сопло №6 | 1 |
| Камера смешивания 1ПБ(пропан-бутан) | 1 |
| Камера смешивания 1ПГ(природный газ) | 1 |
| Технологическая гайка | 1 |
| Эксплуатационная документация | |
| Паспорт | 1 |
| Параметр | Значение |
|---|---|
| Толщина вырезаемых деталей | 5...250 мм |
| Количество резаков «Эффект-М» | 4 |
| Длина прямолинейного реза | не ограничена* |
| Радиус резки по циркулю | 150...1500 мм |
| Угол скоса кромки от вертикали | 60° |
| Угол скоса кромки от горизонтали (при снятии ласок) | 25° |
| Ширина полос при резке двумя резаками без удлинителя штанги, не менее | 850 мм |
| Ширина полос при резке с удлинителем штанги, не менее | 1450 мм |
| Скорость перемещения резака | 0,05...1,6 м/мин |
| Длина направляющей секции | 2000 мм |
| Расход газов (ацетилена) на один резак | 12 л/мин |
| Расход газов (природного газа) на один резак | 18 л/мин |
| Расход газов (пропан-бутана) на один резак | 8 л/мин |
| Расход газов (кислорода) на один резак | 200 л/мин |
| Потребляемая мощность | 50 Вт |
| Напряжение питания ходовой части | 24 В |
| Напряжение, подводимое к блоку питания | 220 В |
| Габариты | 405х240х250 мм |
| Масса ходовой части машины с одним резаком | 17 кг |
| Масса ходовой части машины с двумя резаками | 20 кг |
| Масса блока питания (без кабелей) | 3 кг |
| Масса полного комплекта машины | 65 кг |
* - в базовом варианте машина комплектуется двумя секционными направляющими по 2000 мм.
