Маслоуказатель МС-1

Маслоуказатель МС-1 - это механический элемент, который используется в трансформаторах с гибкой оболочкой расширителя и определяет уровень жидкого диэлектрика в расширителе масляного трансформатора,  для установления нормального уровня масла при заливке им трансформатора и выдает электрический сигнал при максимальном или минимальном уровне масла в расширителе
Стрелочный указатель уровня масла производится двух типов МС-1.
Маслоуказатель МС-1 предназначен  для трансформатора, имеющего расширитель, в котором масло полностью защищено от соприкосновения с окружающим воздухом (расширитель с гибкой оболочкой).
Применяется в условиях умеренного климата.

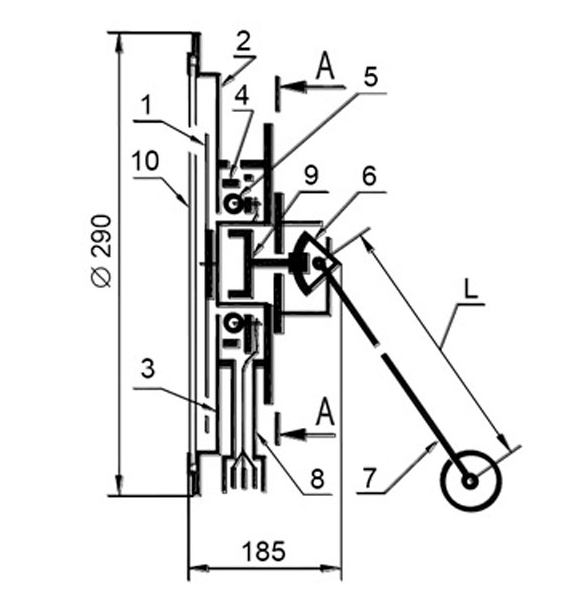

Рис.1 Схема маслоуказателя МС-1

1. Стрелка с постоянным магнитом
2. Корпус
3. Циферблат
4. Неподвижный постоянный магнит
5. Геркон
6. Привод с постоянным магнитом
7. Рычаг с роликом
8. Кабельная муфта с контактной колодкой
9. Подвижный постоянный магнит
10. Защитное стекло.
