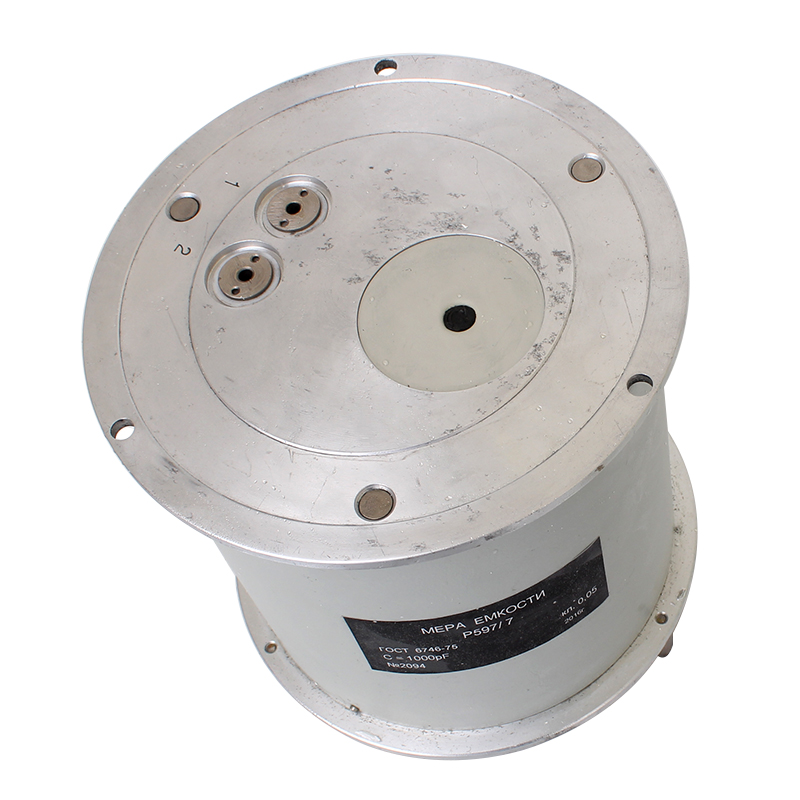

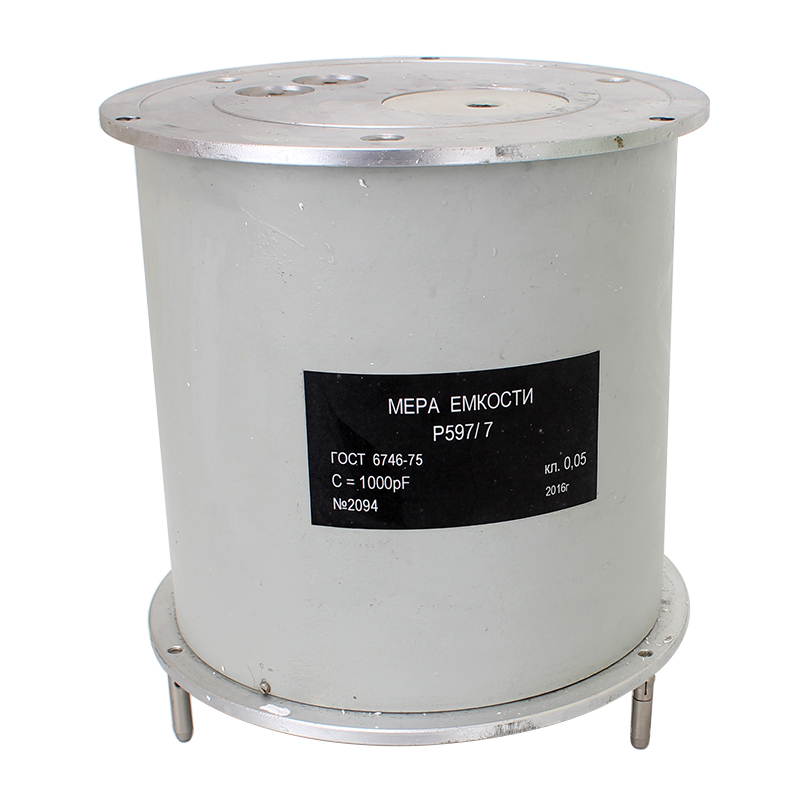

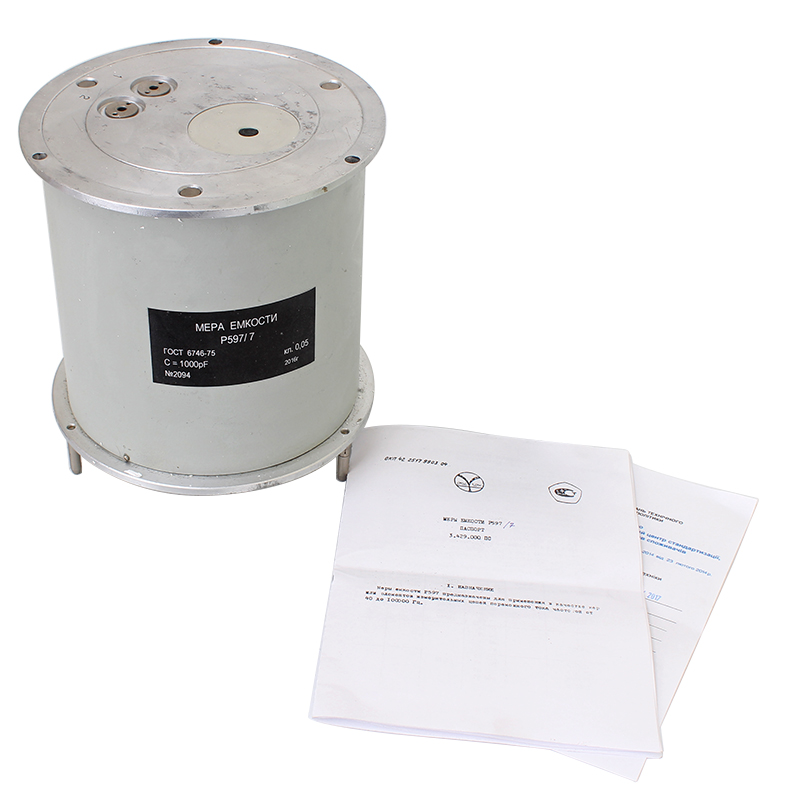

Мера емкости Р597

Мера емкости Р597 предназначена для применения в качестве меры или элемента измерительных цепей переменного тока частотой от 40 до 100000 Гц.

Область применения

Образцовые меры емкости применяются в лабораториях научно-исследовательских институтов, в промышленных предприятиях и органах метрологических служб.

Условия эксплуатации

• Температура окружающего воздуха от -18 до +22°.
• Относительная влажность окружающего воздуха от 50 до 80%.
• Атмосферное давление от 96 до 104 кПа (от 720 до 780 мм. рт. ст.).
• Значение тока не более максимального.
• Коэффициентом искажения синусоидальной кривой не более 5%.
• Отсутствие внешних электрических и магнитных полей, кроме поля Земли.

Технические характеристики

• Классы точности:
  • 0,2 – для мер Р597/1;
  • 0,05 – для мер Р597/2 – Р597/10;
  • 0,1 – для мер Р597/11 – Р597/19.
• Значение тангенса угла потерь не превышает:
  • 5·10^-5 – для мер Р597/1 – Р597/10;
  • 1·10^-3 – для мер Р597/11 – Р597/19.
• Диапазон рабочих частот:
  • 40-100000 Гц – для мер Р597/1 – Р597/10;
  • 40-10000 Гц – для мер Р597/11 – Р597/19.
• Рабочее напряжение не превышает:
  • 100 В – для мер Р597/1 – Р597/10;
  • 20 В – для мер Р597/11 – Р597/19.
• Погрешность измерения tgδ не превышает:
  • 5·10^-5 – для мер Р597/1 – Р597/10;
  • 5·10^-4 – для мер Р597/11 – Р597/19.

• Пределы допускаемого значения основной погрешности (δ), выраженной в процентах от номинального значения емкости мер, равны значениям, указанным в таблице.

• Начальная емкость мер Р597/1 и Р597/2 по трехзажимной схеме включения не превышает 0,03 пФ.
• Габаритные размеры и масса мер не превышают значений, указанных в таблице
