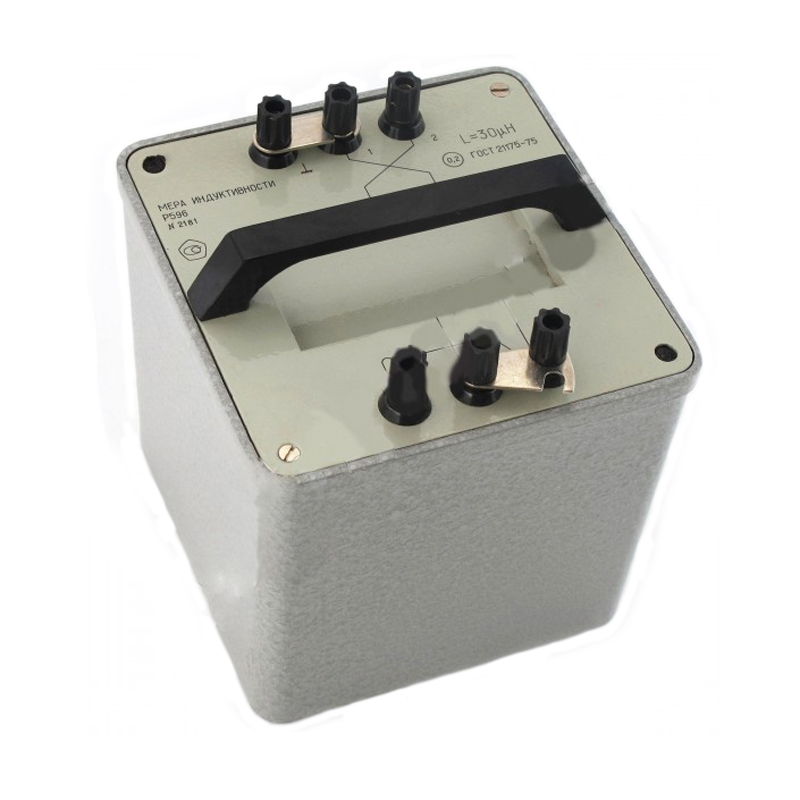

Меры индуктивности Р596

Под заказ

Производитель:

Документация:

Описание
Отзывы

Меры индуктивности Р596 предназначены для использования в качестве образцовых средств или элементов измерительных схем переменного тока частотой от 0,08 до 100 кГц. Применяются для поверочных работ в лабораториях промышленных предприятий и научно-исследовательских институтов, в поверочных лабораториях.

Меры индуктивности экранированы, намотка выполнена астатично, что почти исключает влияние внешних электромагнитных полей.

Условия эксплуатации

Меры Р596 предназначены для эксплуатации в условиях умеренного климата в закрытых сухих отапливаемых помещениях при температуре окружающего воздуха от +10 до +35°C и относительной влажности до 80% (при +20°C).

Технические характеристики

Номинальные значения индуктивности мер (L), классы точности (К), частоты аттестации, значения максимального тока (I), значения максимального рабочего напряжения (U) и максимальные значения сопротивления постоянному току (R) указаны в таблице 1.

Таблица 1
Номинальные значения индуктивности мер	Классы точности	Частота аттестации, кГц							Максимальный тока, мА	Максимальное рабочее напряжение, B	Максимальное значение сопротивления постоянному току, Ом
1 мкГ	5			1		П0	50	100	1000	0,10	0,1
2 мкГ	1			1		10	50	100	500	0,05	0,1
8 мкГ	1			1		10	50	100	500	0,05	0,1
5 мкГ	1			1		10	50	100	500	0,05	0,1
10 мкГ	1			1		10	50	100	500	0,05	0,1
20 мкГ	0,5			1		10	50	100	250	0,05	0,1
30 мкГ	0,5			1		10	50	100	250	0,05	0,1
50 мкГ	0,2			1		10	50	100	250	0,05	0,2
100 мкГ	0,1			1	5	10	50		100	0,05	0,3
200 мкГ	0,1			1	5	10	50		100	0,10	0,4
300 мкГ	0,1			1	5	10	50		100	0,10	1,0
500 мкГ	0.1			1	5	10	50		100	0,10	1,5
1 мГ	0,05		0,5	1	5	10			100	0,10	8,0
2 мГ	0,05		0,5	1	5	10			100	0,50	8,0
3 мГ	0,05		0,5	1	5	10			100	0,50	8,0
5 мГ	0,05		0,5	1	5	10			100	0,50	15,0
10 мГ	0,05		0,5	1	5				100	0,50	15,0
20 мГ	0,05		0,5	1	5				10	0,50	45,0
30 мГ	0,05		0,5	1	5				10	0,50	55,0
50 мГ	0,05		0,5	1	5				10	0,50	65,0
100 мГ	0,05	0,08	0,5	1					10	2,00	200,0
200 мГ	0,05	0,08	0,5	1					10	2,00	200,0
300 мГ	0,05	0,08	0,5	1					10	2,00	450,0
500 мГ	0,05	0,08	0,5	1					10	5,00	650,0
1 Г	0,05	0,08	0,5	1					10	5,00	800,0

Предел допускаемой основной погрешности меры индуктивности образцовой Р596, выраженный в процентах от номинального значения индуктивности, равен классу точности при следующих условиях:

температура окружающего воздуха +20 (±5)°C - для мер от 1 до 50 мкГ и +20 (±2)°C - для остальных мер;
относительная влажность не более 80%;
частота 1 (±0,0)1 кГц.

Погрешность аттестации мер по индуктивности при соблюдении климатических условий указана в таблице 2.

Таблица 2
Номинальные значения индуктивности мер	Классы точности	Погрешность аттестации мер по индуктивности
		частота аттестации, кГц
		1	0,5; 5; 10	0,08; 50; 100
1 мкГ	5	0,20 К	0,5 К	0.5 К
2 - 3 мкГ	1	0,20 К	0,5 К	0,5 К
5 - 10 мкГ	1	0,20 К	0,5 К	1,0 К
20 - 30 мкГ	0,5	0,20 К	0,5 К	1,0 К
50 мкГ	0,2	0,33 К	0,5 К	1.0 К
100 - 500 мкГ	0,1	0,33 К	1,0 К	2,0 К
1 мГ - 1 Г	0,05	0,50 К	1,0 к	4,0 К

Дополнительная погрешность мер по индуктивности, вызванная отклонением температуры окружающего воздуха от указанной до любой температуры в рабочей области температур не превышает на каждые 10°С половины предела допускаемой основной погрешности для мер индуктивности от 1 до 500 мкГ и предела допускаемой основной погрешности для остальных мер.
Габаритные размеры не более 180 x 160 x 240 мм.
Масса не более 6 кг.

Комплект поставки

Мера индуктивности Р596 – 1 шт.
Техническое описание и инструкция по эксплуатации – 1 экз.
Паспорт – 1 экз.
