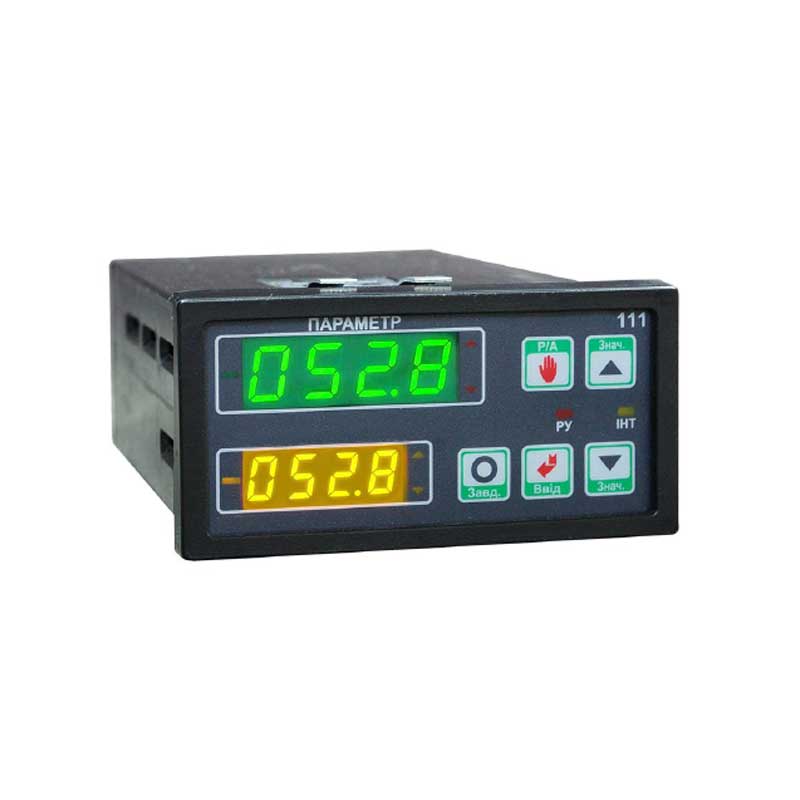

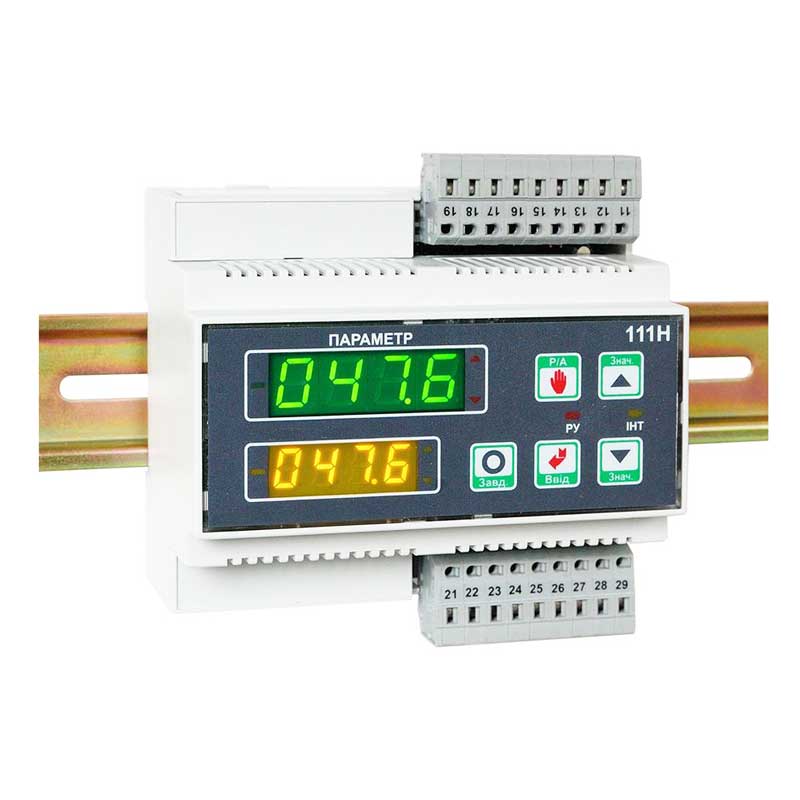

Микропроцессорный регулятор МИК-111, МИК-111Н

Микропроцессорный регулятор МИК-111, МИК-111Н служитдля измерения контролируемого входного физического параметра (температура, давление, расход, уровень и т. п.).

Область применения

• Системы автоматического регулирования различных технологических параметров
• Удаленные устройства связи с обьектом с индикацией
• Территориально распределенные и локальные системы управления
• Удаленный сбор данных, диспетчерский контроль, управление производством

Функциональные возможности

• Работа с унифицированными сигналами, термопреобразователями сопротивления, термопарами
• Аналоговый вход может быть сконфигурирован на подключение любого типа датчика
• Выбор и конфигурирование структуры регулятора: 2-х позиционный, 3-х позиционный или П, ПИ, ПД, ПИД регулирование с импульсным или аналоговым выходом, ПИД-ШИМ регулирование
• Выбор структуры ПИД регулятора: параллельная, смешанная
• Стабилизирующее и следящее регулирование
• Прибор ручного управления аналоговым, импульсным, дискретным исполнительным механизмом, с индикацией задающего воздействия
• Индикатор одной физической величины, задатчик функций
• Цифровая индикация значений параметра, заданной точки, выходного сигнала, дискретных выходов
• Прямое, обратное регулирование
• Статическая и динамическая балансировка узла задатчика (4 режима балансировки)
• Функция линейного изменения заданной точки
• Цифровая калибровка (автоматическая и ручная) начала шкалы и диапазона измерения
• Масштабирование шкалы измеряемого параметра в технологических единицах
• Линеаризация входных сигналов (по 20 точкам)
• Задание и технологическая сигнализация отклонения от уставок минимум и максимум
• Входной цифровой фильтр аналоговых входов от воздействия шумов. Постоянная времени цифрового фильтра является программируемым параметром
• Технология оптической изоляции обеспечивает трехуровневую (по входу, выходу и питанию) гальваническую развязку с напряжением изоляции до 1000В. Гальваническая изоляция обеспечивает высокую точность и стабильность операций ввода-вывода, обеспечивает высокое соотношение сигнал/шум и защиту от помех в промышленных условиях
• Извлечение квадратного корня (измерение и регулирование расхода по перепаду давления)
• Два свободно-программируемых дискретных выхода
• Программируемая логика работы выходных устройств: больше MAX, меньше MIN, в зоне MIN-MAX, вне зоны MIN-MAX
• Мониторинг исправности датчиков (их линий связи или измерительного канала) с программируемой системой безопасного управления исполнительными механизмами
• Функция ограничения аналогового выхода
• Ретрансмиссия аналоговых входов и аналоговых параметров на аналоговый выход устройства
• Сохранение параметров при отключении питания
• Защита от несанкционированного изменения параметров
• Гальванически разделенный интерфейс RS-485, протокол ModBus RTU (сбор информации, конфигурация)

Условия эксплуатации

• Температура окружающей среды - от -40°С до +70°С
• Атмосферное давление - от 85 до 106,7 кПа
• Вибрация с частотой / амплитудой - до 60Гц / до 0,1мм

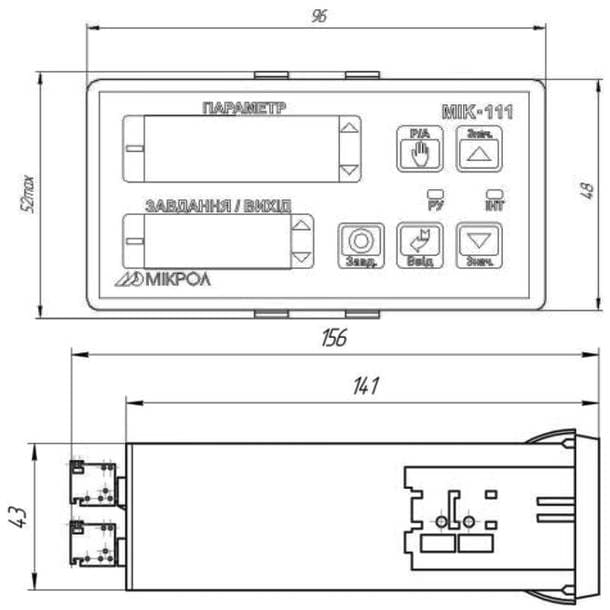

Рис.1 Габаритные размеры МИК-111
