Модуль аналого-цифрового преобразования АЦП16
Модуль аналого-цифрового преобразования АЦП16 преобразовывает в цифровую форму 16 гальванически разделенных входных унифицированных сигналов 0-5мА (Rвх=400 Ом), 0(4)-20 мА (Rвх=100 Ом), 0-10В (Rвх>10кОм) в любой комбинации.Один модуль АЦП16 заменяет два модуля РГ12 и один модуль АЦП2
Комплект поставки
- модульаналого-цифровогопреобразованияАЦП16 - 1 шт.
- паспорт - 1 экз.
- руководство по эксплуатации - 1 экз. при поставке любого количества изделий данного типа в один адрес.

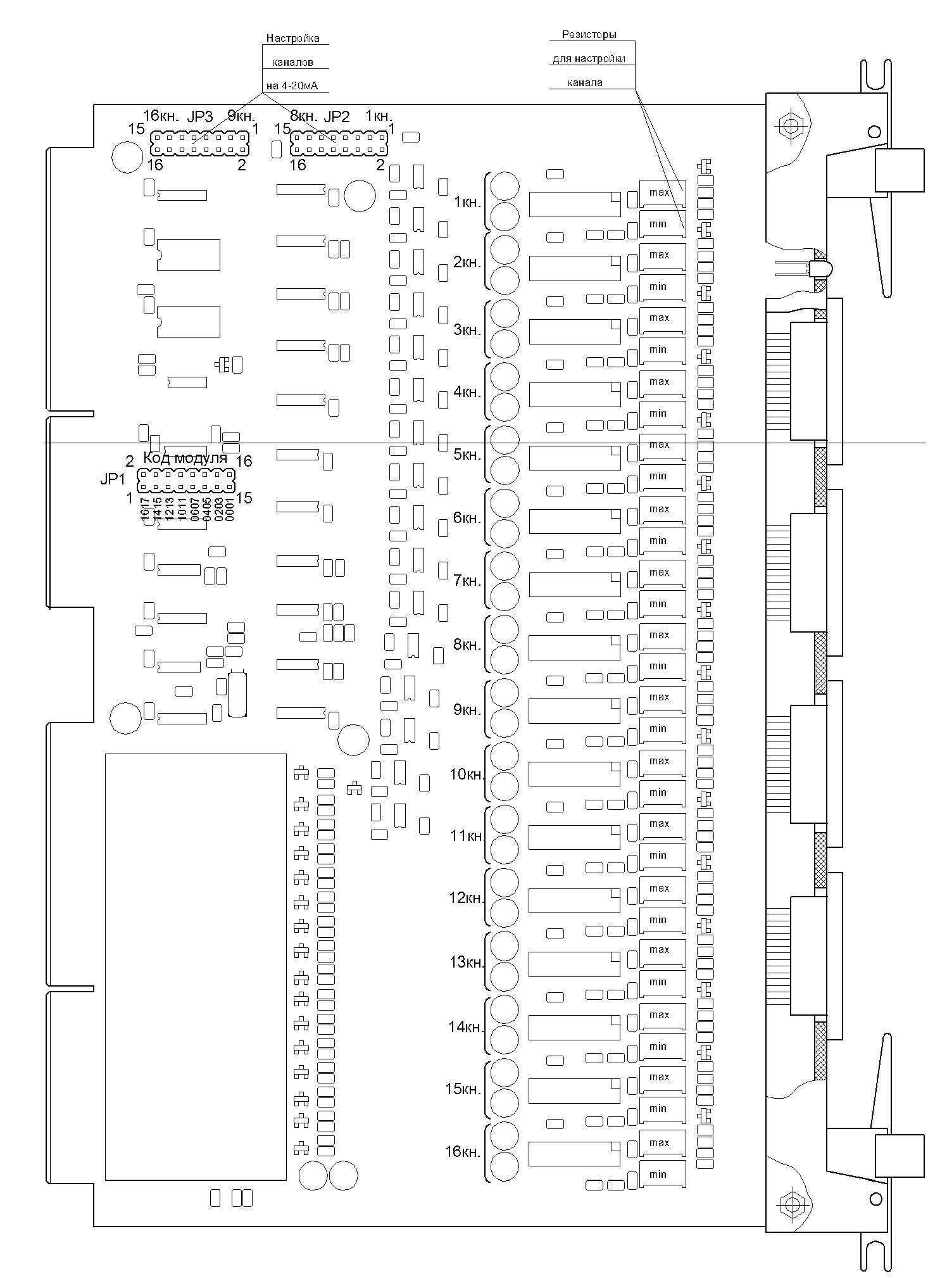

Рис.1 Вешний вид модуля АЦП16
| Параметр | Значение |
|---|---|
| Количество входов | 16 независимых, индивидуально гальванически разделенных |
| Способ аналого-цифрового преобразования | двойное интегрирование |
| Вид аналогового входного сигнала | устанавливается индивидуально на любом канале |
| Разрешающая способность преобразования | 5 мВ |
| Основная погрешность преобразования входного аналогового сигнала в цифровой сигнал | не более ± 0,25% |
| Время преобразования (поочередная работа с входами) | не более 30 мс |
| Входное сопротивление | более 20 кОм для диапазона (0-10) В не более 400 Ом для диапазона (0-5) мА не более 100 Ом для диапазона (0-20) мА, (4-20) мА |
| Сопротивление изоляции электрических цепей гальванического разделения при нормальных условиях | не менее 20 МОм |
| Электрическое питание | стабилизированные напряжения постоянного тока 5 В и ±15 В |
| Ток потребления | не более 0,30 А (от источника 5 В) и 0,16 А (от источников 15 В) |
| Габаритные размеры (ВхШхГ) | 253 мм х 21 мм х 182 мм |
| Масса, не более | 0,3 кг |
