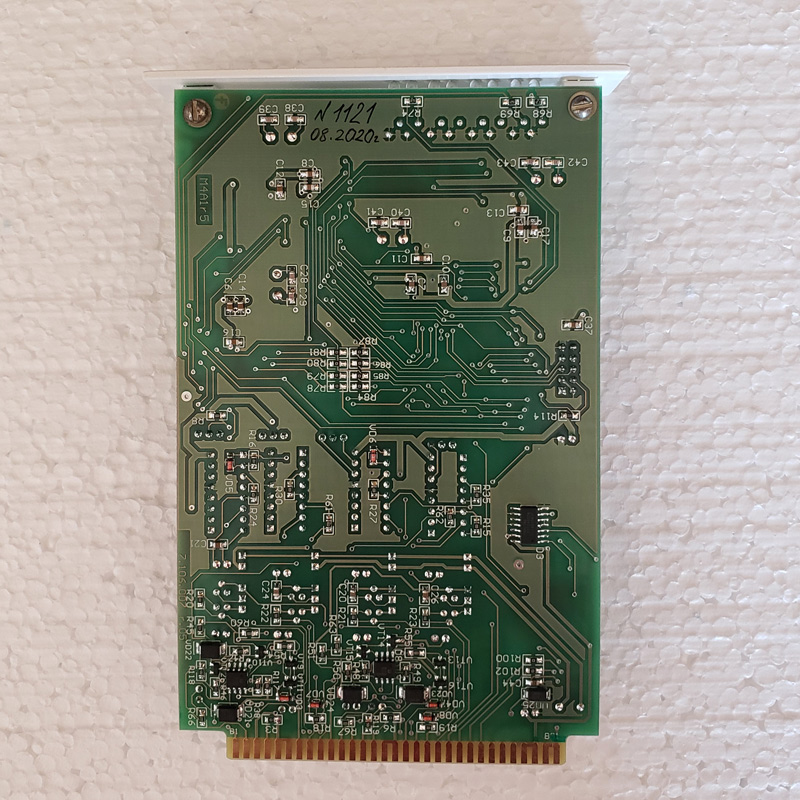

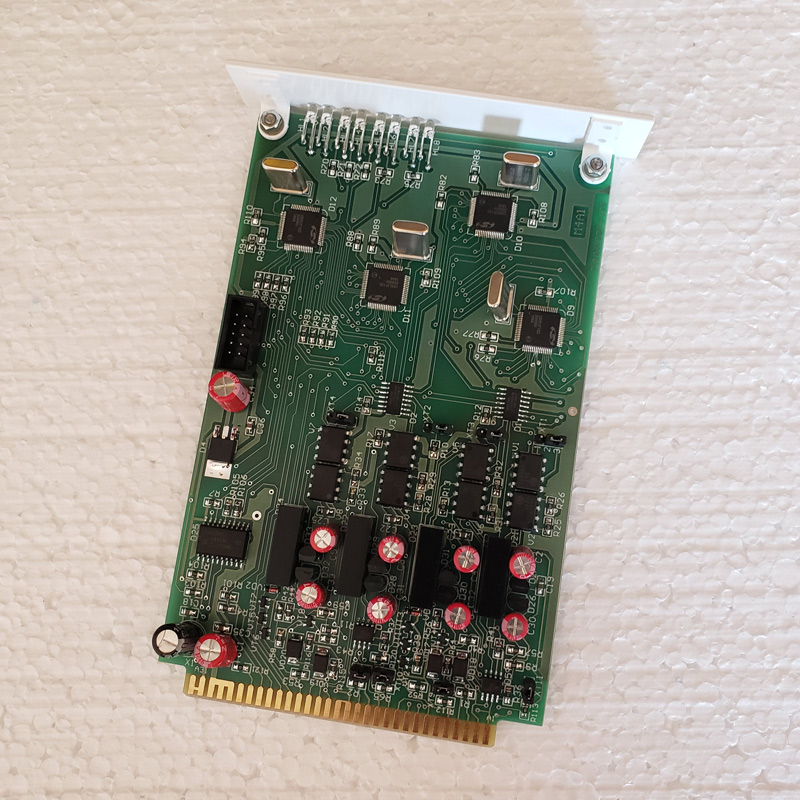

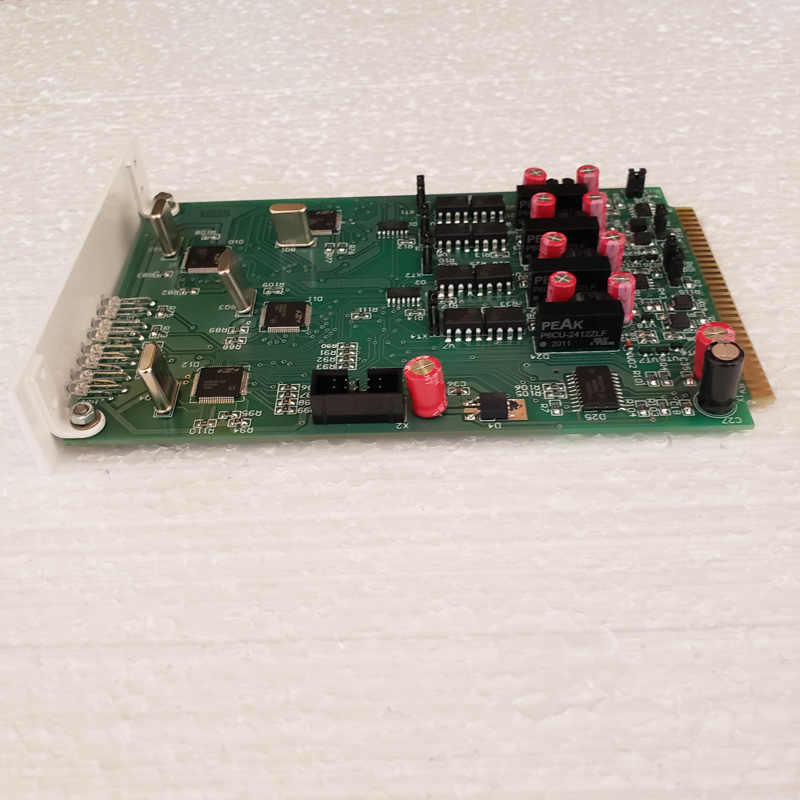

Модуль четырехканального линейного адаптера М4А1

Модуль четырехканального линейного адаптера М4А1 предназначен для ввода кодовой информации от электронных счетчиков, протокол обмена с которыми предусматривает процедуру установления соединения, например типа ЕвроАльфа, Альфа А также для ввода информации от устройств, обмен с которыми базируется на принципе «запрос-ответ» (например по протоколу Modbus), например устройств релейной токовой защиты MiCOM, электронных счетчиков LZQM.

Устройство и работа

Данные, принятые модулем М4А1, могут использоваться для построения «профиля мощности» цепи нагрузки и для организации технического или коммерческого учета электроэнергии. В последнем случае должны использоваться электронные счетчики, сертифицированные в стране применения и внесенные в Государственный реестр средств измерения.

При необходимости модули, используемые для выполнения подсистемы АСКУЭ, могут размещаться в отдельном конструктиве КП-микро и пломбироваться службами Энергонадзора. Для реализации указанной структуры не требуется выделение специального канала связи – данные от выделенных в отдельный конструктив модулей ретранслируются в основной КП и передаются в центр приема и обработки данных по линии (каналу) связи, выделенной для оперативного контура системы.
