Модуль цифро-аналогового преобразования ЦАП4
Модуль цифро-аналогового преобразования ЦАП4 служит для запоминания и преобразования входного цифрового кода в унифицированные токовые сигналы на выходе устройства, а также является составной частью микропроцессорных котроллеров.
Комплект поставки
- Модуль цифро-аналогового преобразования ЦАП4 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 шт

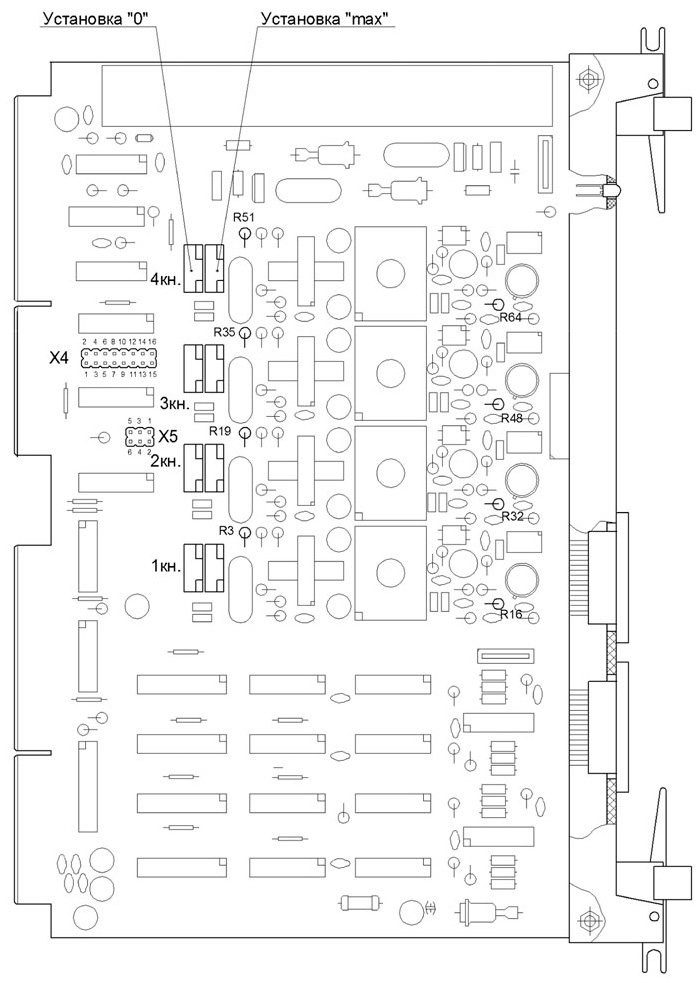

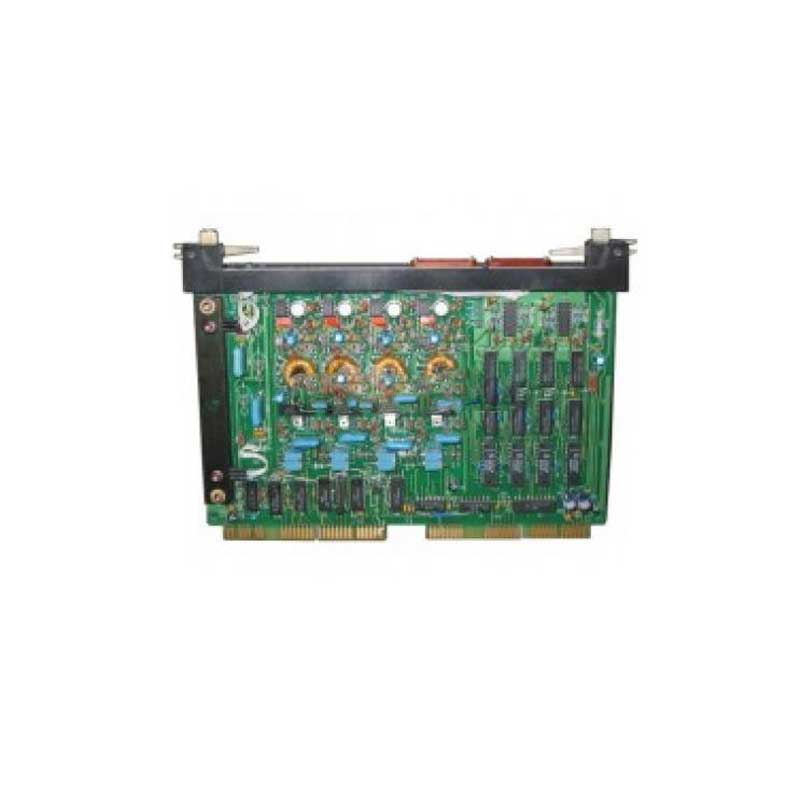

Рис.1 Внешний вид ЦАП4
| Параметр | Значение |
|---|---|
| Количество выходов | 4 независимых, индивидуально гальванически разделенных |
| Входной сигнал | Параллельный цифровой код |
| Вид аналогового выходного сигнала | постояннй ток (0-5) мА, (0-20) мА, (4-20) мА |
| Разрешающая способность преобразования | 10 мВ |
| Основная погрешность преобразования входного аналогового сигнала в цифровой сигнал | не более +/- 0,5% |
| Сопротивление нагрузки | не более 2 кОм для диапазона (0-5) мА, не более 500 Ом для диапазона (0-20) мА, (4-20) мА |
| Сопротивление изоляции электрических цепей гальванического разделения при нормальных условиях | не менее 20 МОм |
| Вид климатического исполнения | УХЛ 4.2 по ГОСТ 15150-69 |
| Электрическое питание | стабилизированные напряжения постоянного тока 5 В, ±15 В и 24В |
| Ток потребления, не более | 0,24 а (от источника 5 В) / 0,03 А (от источника 15 В) / 0,08 А (0-5) мА / 0,14 А (4-20) мА (от внешнего источника 24 В) |
| Степень защиты | IP00 |
