Модуль цифро-импульсного преобразования ЦИП8

Под заказ

Производитель:

Документация:

Модуль цифро-дискретного преобразования ЦИП8 предназначен для преобразования цифрового кода в выходной дискретный сигнал и заменяет модуль ЦИП2

Режим широтно-импульсной модуляции реализован в модуле программно.

Модуль предназначен для работы в микропроцессорных контроллерах РЕМИКОНТ или ЛОМИКОНТ серий 110,112,120,122.

Комплект поставки

модуль - 1 шт.
паспорт - 1 экз.
руководство по эксплуатации - 1 экз.(Руководство по эксплуатации поставляется из расчета 1 экз. при поставке любого количества изделий данного типа в один адрес.)

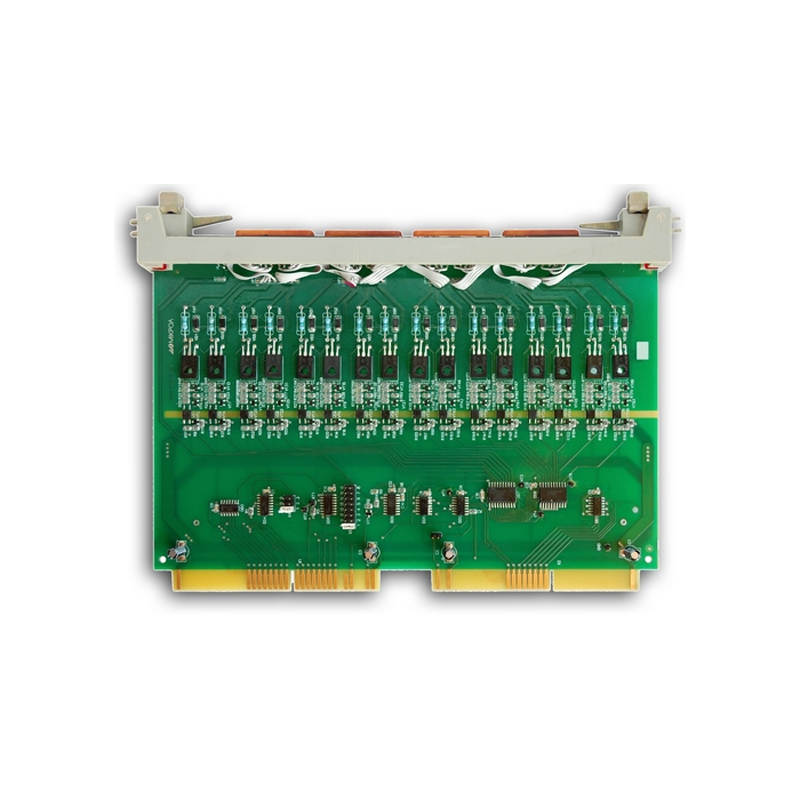

Рис.1Внешний вид ЦИП8

Технические характеристики
Параметр	Значение
Количество выходов	16 (8 спаренных) гальванически развязаных со входом
Тип выхода	выход с открытым коллектором
Вид выходного сигнала:
логический 0 (состояние ОТКЛ.)	открытое состояние транзистора
логическая 1 (состояние ВКЛ.)	закрытое состояние транзистора
Полярность выходного сигнала	положительная
Напряжение коммутации	24 В (до 48 В)
Ток коммутации	0,2 А
Вид климатического исполнения	УХЛ 4.2 по ГОСТ 15150-69
Электрическое питание	стабилизированное напряжение
Потребляемый ток	постоянного тока 5 В не более 0,29 А
Степень защиты	IP00
Габаритные размеры (ВхШхГ)	253 мм х 21 мм х 182 мм
Масса	не более 0,3 кг
