Модуль дискретно-цифрового преобразования ДЦП16
Модуль дискретно-цифрового преобразования ДЦП16 предназначен для приема входных дискретных сигналов напряжением 24В постоянного тока любой полярности и преобразования их в цифровой код.

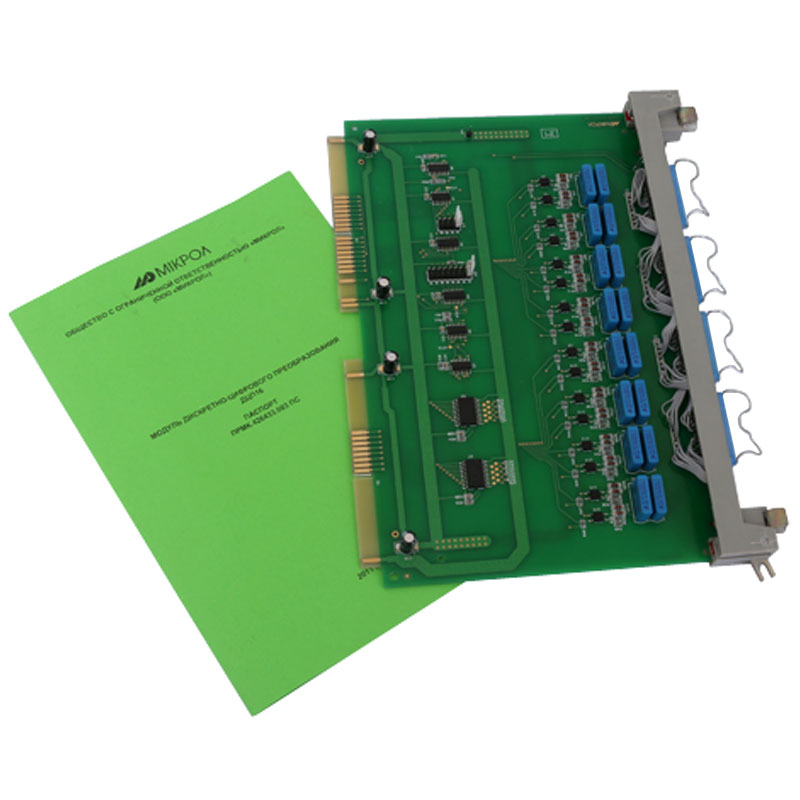

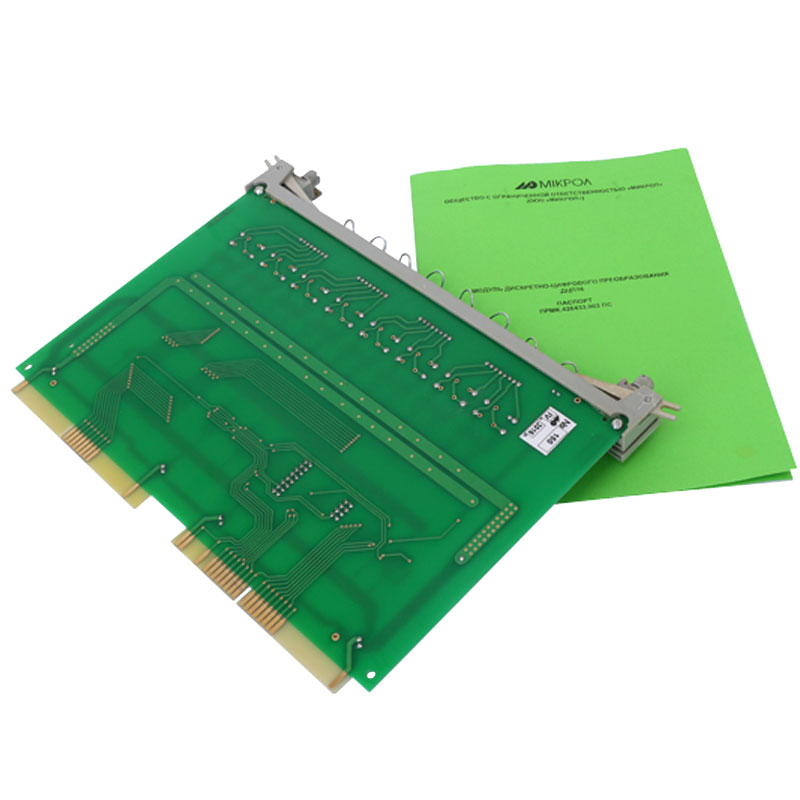

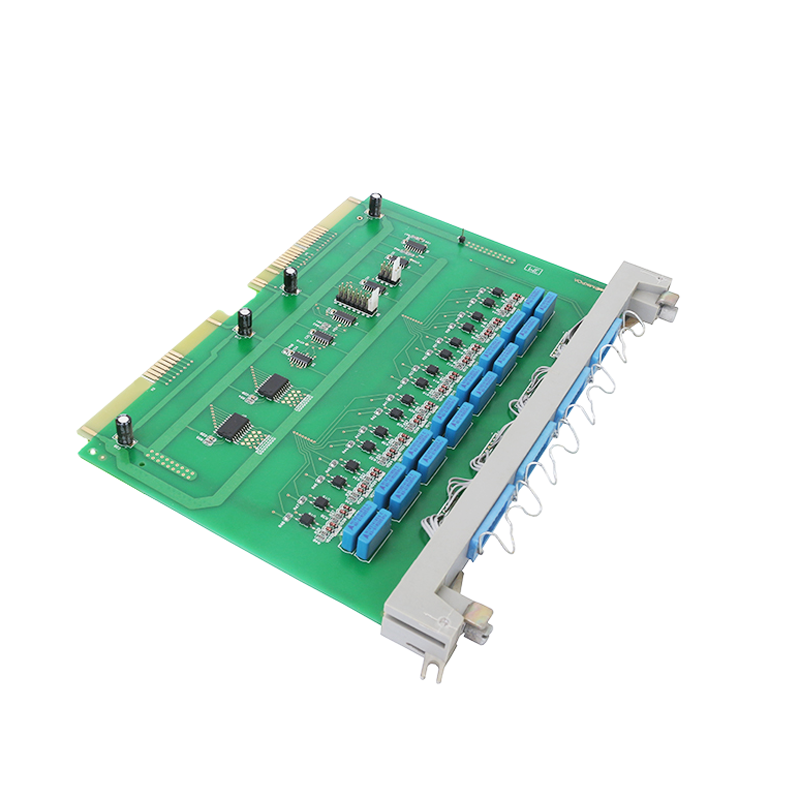

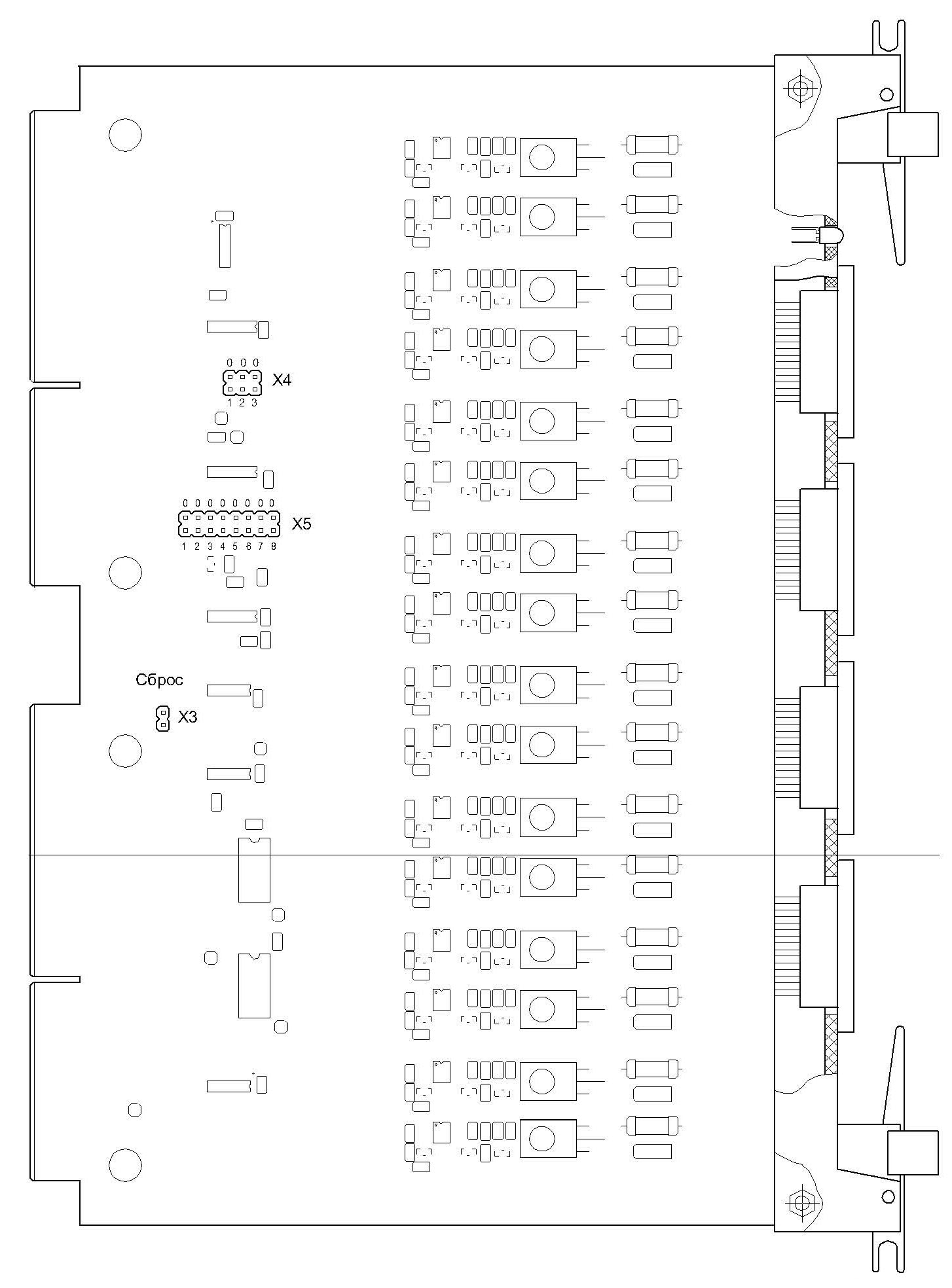

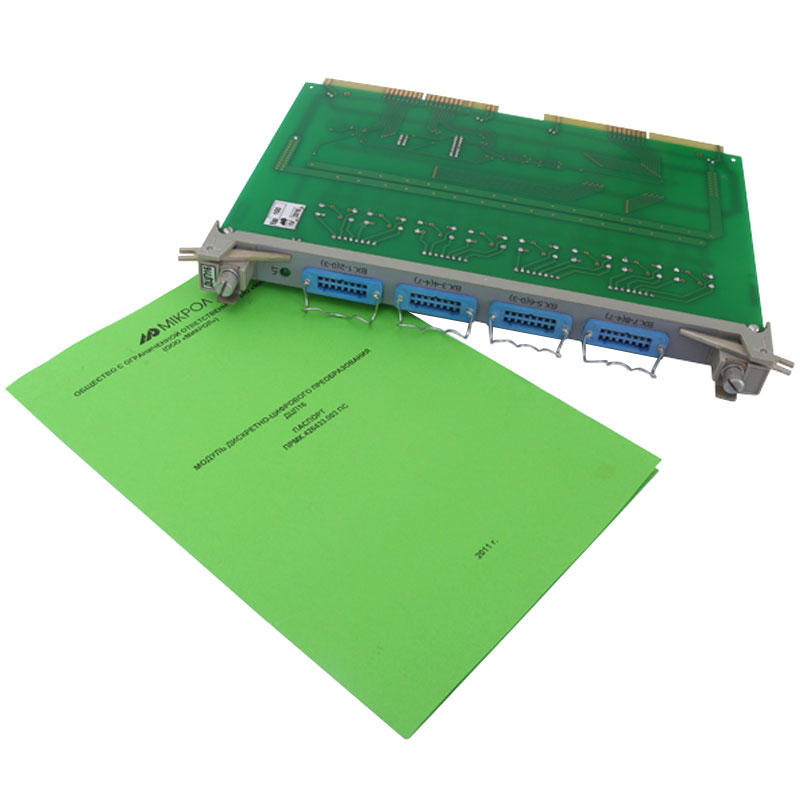

Рис.1 Внешний вид ДЦП16
| Параметр | Значение |
|---|---|
| Количество дискретных входов | 16 |
| Входной сигнал | напряжение 24В любой полярности |
| Входное сопротивление | 2,4 кОм |
| Входной сигнал логического "0" ±(от 0 до 2,4)В | состояние ОТКЛ |
| Входной сигнал логической "1" ±(от 9,6 до 28,8)В | состояние ВКЛ |
| Вход гальванически развязан от выхода и от общей шины | Rгр=20 МОм |
| Ток потребления модулем ДЦП16 | 0,25А от источника +5В, 0,01А от источника +24В по каждому входному каналу |
