Модуль дискретного вывода RIO-AO4 (4 канала)

Модуль аналогового вывода RIO-AO4 предназначен для формирования аналоговых управляющих сигналов по командам управляющего компьютера (контроллера), а также построения распределенных систем контроля и управления технологическими объектами.В модулях используется интеллектуальная система вывода, где каждый модуль имеет встроенный микропроцессор, выполняющий свои задачи и функции по обработке сигналов независимо от блока центрального процессора контроллера или компьютера.

Модуль RIO-AО4 выполнен как самостоятельное изделие, информационный обмен с которым осуществляется по интерфейсу RS-485 по протоколу MODBUS RTU, что позволяет использовать его в качестве удаленного устройства аналогового вывода при работе в современных сетях управления и сбора информации.

Выполняемые функции

• Преобразование сигналов из цифровой в аналоговую форму;
• Обработка сигналов (нормирование, направление, сигнализация, скорость изменения);
• Выдача по запросу значений выходных сигналов;
• Установка выходов в заданное безопасное состояние при включении питания. Состояние выходных устройств после включения питания конфигурируется пользователем;
• Установка выходов в заданное безопасное состояние в аварийных ситуациях. Управление выходными устройствами при отказе интерфейсного канала связи (см. параметр «тайм-аут отсутствия обмена по сети интерфейсной связи») конфигурируется пользователем;
• Возможность задания скорости изменения выходного сигнала;
• Возможность замены модуля без нарушения целостности системы питания и интерфейсной сети.
• Возможность использования модуля в качестве удаленного устройства аналогового вывода при работе в современных сетях управления и сбора информации.

Конструкция модуля

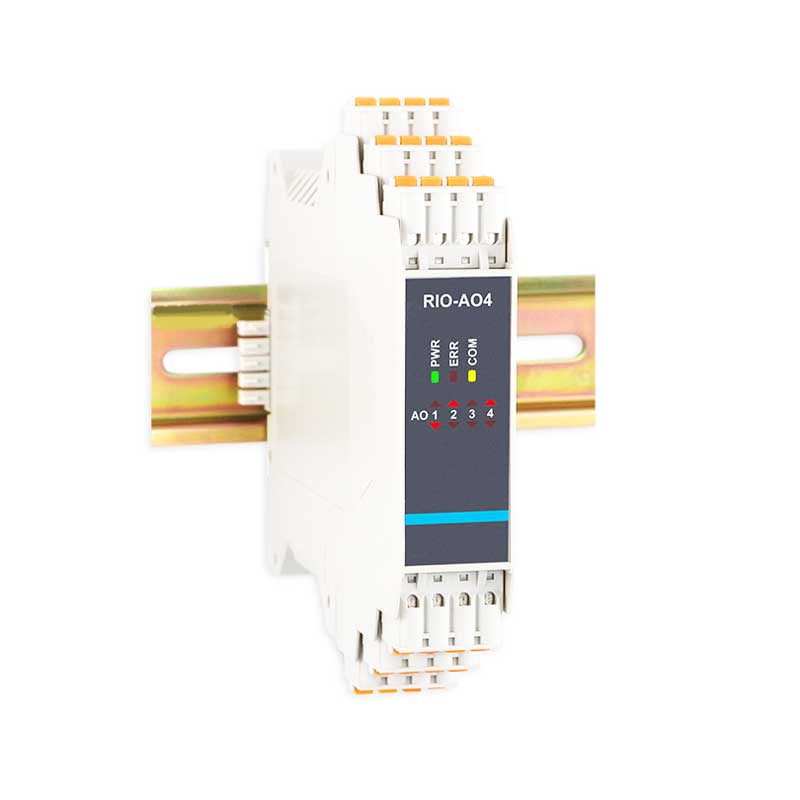

Внешний вид и расположение разъемов модуля аналогового вывода RIO-AO4 показаны на рисунке

На передней панели модуля размещены:

• Индикаторы режимов работы и состояния модуля,
• Индикаторы уставок MIN-MAX технологической сигнализации соответствующих каналов. На корпусе модуля размещены пружинные разъем-клеммы для внешних соединений.

На задней панели модуля установлен специальный фиксирующий разъем на DIN-рейку, образующий с другими разъемами шину, которая позволяет быстро осуществить механический монтаж и демонтаж модулей.

Условия эксплуатации

• Температура окружающей среды - от -40 °С до +70 °С
• Атмосферное давление - от 84 до 106,7 кПа
• Вибрация - с частотой до 60 Гц с амплитудой до 0,1 мм
• Помещение - закрытое взрыво-, пожаробезопасное

Эксплуатационные ограничения при использовании модуля

Место установки модуля RIO-AO4 должно отвечать следующим условиям:

• обеспечивать удобные условия для обслуживания и демонтажа;
• температура и относительная влажность окружающего воздуха должна соответствовать требованиям климатического исполнения модуля;
• окружающая среда не должна содержать токопроводящих примесей, а также примесей, которые вызывают коррозию деталей модуля;
• напряженность магнитных полей, вызванных внешними источниками переменного тока частотой 50 Гц или вызванных внешними источниками постоянного тока, не должна превышать 400 A/м;
• параметры вибрации должны соответствовать исполнению 5 согласно ГОСТ 22261.

При эксплуатации модуля необходимо исключить:

• попадание токопроводящей пыли или жидкости на поверхность модуля;
• наличие посторонних предметов вблизи модуля, ухудшающих его естественное охлаждение.

Во время эксплуатации необходимо следить за тем, чтобы подсоединенные к модулю провода не переламывались в местах контакта с клеммами и не имели повреждений изоляции

Условия хранения модуля

Срок хранения в потребительской таре - не больше 1 года.

Модуль должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до плюс 70 °С и относительной влажности от 30 до 80 % (без конденсации влаги). Данные требования являются рекомендуемыми.

Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).

В процессе хранения или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.

Рис.1 Габаритные размеры RIO-AO4
