Модуль гальванической развязки MCD
Модуль гальванической развязки MCD предназначен для контроля уровня входного сигнала , формирования выходного дискретного сигнала и гальванической развязки между входом и выходом.
Устройство и принцип действия
Модуль гальванической развязки МСD является полупроводниковым оптоэлектронным устройством с выходным MOSFET транзистором , включенным по схеме « откры - тый коллектор ». При значении входного сигнала превышающего порог срабатывания выходного транзистора, он открывается. Выходной транзистор осуществляет коммутацию нагрузки на « общий » провод GND модуля.
Входной аналоговый сигнал поступает на контакты А1 и А2 модуля, обеспечивая ток, протекающий через светодиод оптрона .
На выходе оптрона усилитель - компаратор осуществляет управление выходным MOSFET транзистором. При значении входного сигнала больше порогового значения напряжения срабатывания выходного транзистора усилитель - компаратор формирует управляющее напряжение на затворе выходного транзистора, и он открывается. Малое сопротивление между стоком и истоком транзистора эквивалентно замыканию контактов.

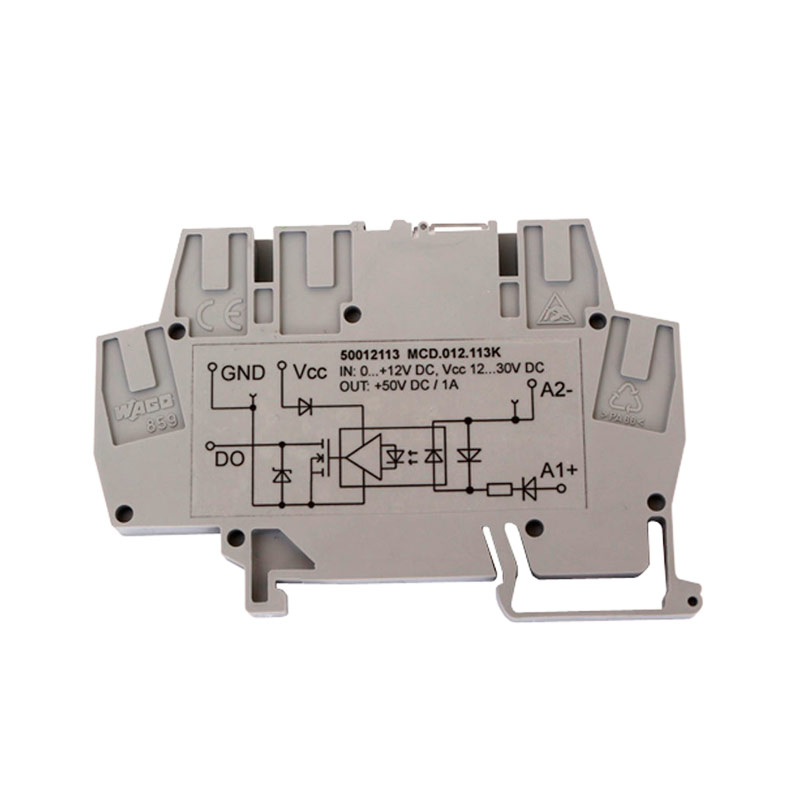

На корпусе модуля нанесена маркировка, соответствующая ГОСТ 26828, прикрепляемая к корпусу в виде накладных элементов - шильдика на боковой стороне корпуса. Маркировочные надписи, в соответствии с 2.7 ГОСТ 26828, выполнены буквами латинского алфавита и арабскими цифрами. Шильдик обеспечивает сохранность и четкость изображения в течении всего срока службы модуля при соблюдении условий хранения и эксплуатации
| Параметр | Значение |
|---|---|
| Диапазон входного сигнала напряжения постоянного тока, В | 0...+12 |
| Номинальное значение входного сигнала, В | +12 |
| Входное напряжение срабатывания выходного транзистора, В | +9 |
| Максимальное значение входного сигнала, В @ 20 сек | 18 |
| Максимальное обратное напряжение, В | 50 |
| Входной ток при номинальном значении входного сигнала, мА | 1,5 |
| Частота изменения уровня входного сигнала от 10% до 90%, Гц | 0...10 000 |
| Коммутируемое напряжение постоянного тока, В | 0...50 |
| Коммутируемый ток, А | 0...1 |
| Максимальный кратковременный выходной ток нагрузки, А @1 мин | 1,5 |
| Сопротивление выходного транзистора в открытом состоянии не более, Ом | 0,07 |
| Время перехода выхода в состояние открыт/закрыт, мкс | 1,5/3 |
| Питание модуля Vcc:напряжение постоянного тока, В | +12...+30 |
| Напряжение гальванической развязки между входом и выходом, В | 1500 |
| Индикатор срабатывания выходного транзистора | зел. светодиод |
| Рабочая температура окружающего воздуха, °С | -40...+70 |
| Габаритные размеры ШхДхВ, мм | 6х93,5х63,7 |
| Сечение провода, подключаемого в клеммы изделия, мм 2 | 0,14...1,5 |
| Вид клемм для подключения проводов | пружинные |
