Модуль гальванической развязки MDG
Модуль гальванической развязки MDG предназначен для гальванической развязки до 1500В входных и выходных дискретных сигналов.
Устройство и принцип действия
Модули гальванической развязки МDG представляют собой преобразователь дискретных сигналов с оптоэлектронной гальванической развязкой и дискретным выходом «открытый коллектор». Выходной транзистор модуля осуществляет коммутацию напряжения постоянного тока до 50В 50мА, когда на входе модуля появляется входной сигнал.

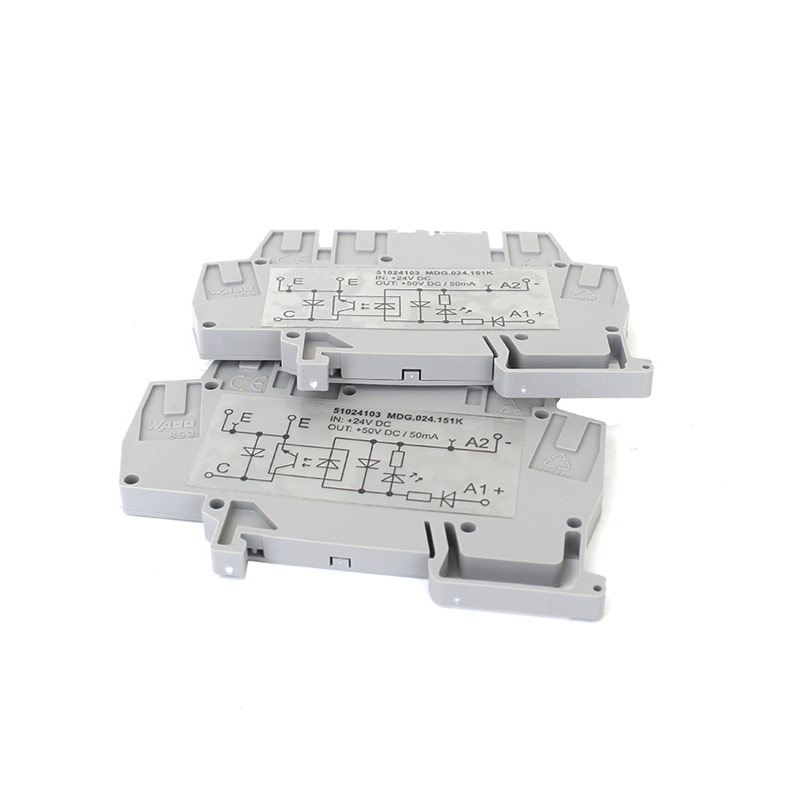

Конструктивно, модуль собран в корпусе клеммы шириной 6мм и предназначен для установки на монтажную DIN-рейку. Степень защиты от внешних воздействий соответствует IP20. Применение компактных модулей МDG позволяет значительно сэкономить место на DIN-рейке.
| Параметр | Значение |
|---|---|
| Номинальное значение постоянного тока на входе | +48В, +24В, +12В, +5В |
| Ток на входе в своем номинальном значении | 12мА |
| Уровень входного сигнала | 0….1000Гц |
| Ток коммутации | 0,1…50мА |
| Падение напряжения коллектор-эмиттер | не более 0,85 В |
| Переход выхода в состояние открыт/закрыт | не более 400/20 мкс |
| Минимальное напряжение вход/выход гальванической развязки | 1500 В |
| Индикатором наличия входного сигнала | зленый светодиод |
| Рекомендованный диапазон температуры окружающей среды для удовлетворительной работы модуля | от-40 до +70°С |
| Габаритные размеры, мм | 6,0х93,5х63,7 мм |
| Сечение клеммы для проводов | не более 1,5 мм2 |
