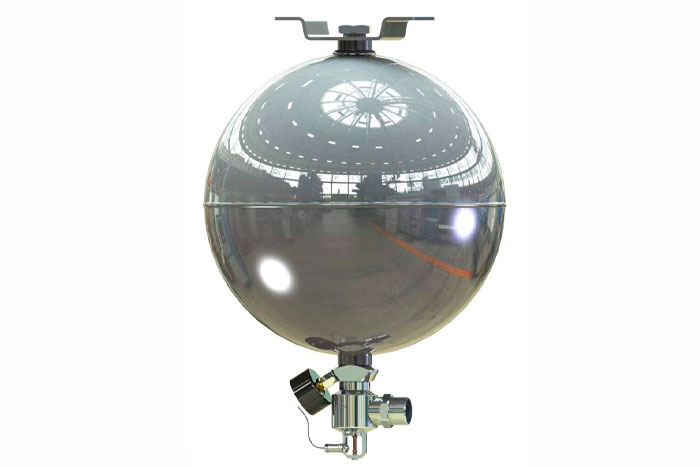

Модуль Импульс-20-Т
Производитель:
Модуль Импульс-20-Т предназначен для тушения газовыми огнетушащими составами (только ингибиторами) пожаров класса А, В, С и электрооборудования, находящегося под напряжением, которое не должно превышать значений, регламентированных нормативно-технической документацией на газовые огнетушащие составы.
Обозначение
Модуль Импульс-20-Т обозначается так: "ИМПУЛЬС-20-Т" (251 -22,52 -183) Х4 ХХ5 ТУ У 29.2-30784208-006:2011,где:
- Рабочее давление в модуле, бар;
- Вместимость модуля, л;
- Диаметр условного прохода запорно-пускового устройства (ЗПУ);
- Тип крепежа;
- Н – настенный;
- П - потолочный
Примечание. Длинна рукава высокго давления (РВД), мм.
Комплект поставки
- модуль Импульс-20-Т в сборе (сосуд с запорно-пусковым устройством);
- электро-механический побудитель,
- реле давления (РД),
- крепежный кронштейн (настенного или потолочного исполнения) с крепежным болтом,
- паспорт, совмещенный с руководством по эксплуатации,
- рукав высокого давления РВД 700мм (рукав РВД, длинной более 700мм, по согласованию с заказчиком. Максимальная длинна РВД 3000 мм);
- упаковка.
| Параметр | Значение |
|---|---|
| Вместимость сосуда модуля, л | 22,5±0,5 |
| Рабочее давление в модуле, при температуре 20ºС±2ºС, bar | 25±2 |
| Расчетное давление сосуда модуля, bar | 50 |
| Пробное давление сосуда модуля, bar | 71,0±0,5 |
| Давление срабатывания предохранительной мембраны, bar | 50 ± 5 |
| Продолжительность приведения в действие (инерционность) модулей при электрическом пуске, с | 2,0 |
| Продолжительность выпуска заряда ГОТВ, с | 10 |
| Масса модуля конструктивная (без крепления), кг | 12 |
| Габаритные размеры, мм, не более - ширина - высота - диаметр сосуда | 390х525х365 |
| Диапазон температур эксплуатации модулей, оС | от -10 до +50 |
| Параметры электрической цепи реле давления (РД) | |
| давление, при котором замыкается контакт РД, bar | 2 ±0,5 |
| напряжение постоянного тока, В | 24 |
| сила тока, А | 0,3 |
| Параметры электрического пуска электро-механического побудителя | |
| напряжение постоянного тока на контактах, В | от 6 до 24 |
| ток срабатывания, А | от 0,3 до 0,5 |
| сопротивление, Ом | от 9 до 14 |
| сила тока при проверке целостности цепи (безопасный ток), А | 0,01 |
