Модуль смазочный 2СДЭ

Модуль смазочный 2СДЭ предназначен для поочередного нагнетания пластичных смазочных материалов в магистрали централизованных смазочных систем периодического действия.

Структура условного обозначения

Модуль смазочный 2СДЭ обозначается так: 2СДЭ-Х/Х-2 УХЛ24, где

• Х - подача, л/мин,
• Х - обьем бака, дм3.

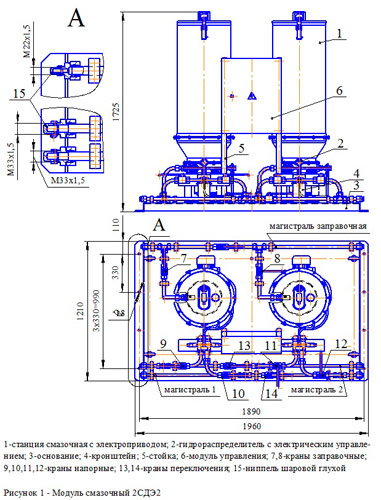

Устройство и принцип действия

Модуль может работать:

• одна станция работает, вторая станция стоит (резерв);
• обе станции работают на разные контуры.

Смазочная станция работает следующим образом: смазочный материал из бака поступает на насос плунжерный, приводимый в движение электроприводом, и подается им через распределитель в одну из магистралей. Давление в магистрали повышается. При достижении заданной величины давления блок переключения  типа БПС, установленный в системе смазки, выдает сигнал на переключение гидрораспределителя, и смазочный материал поступает в другую магистраль и при достижении в ней заданной величины давления БПС выдает сигнал на отключение привода и переключение гидрораспределителя в исходное положение.

В баке станции установлено двухпредельное реле уровня смазочного материала, сигнализирующее о необходимости начать заправку (нижний уровень) или прекратить заправку (верхний уровень).

Эксплуатация

Модули 2СДЭ работают на пластичном смазочном материале с числом пенетрации не ниже 290, отфильтрованном от частиц размером больше 0,16(0,25) мм, при температуре окружающей среды и смазочного материала от +5 до +40°С.
