Модуль согласования шлейфов МУШ-6М
Модуль согласования шлейфов МУШ-6М предназначен для согласования двухпроводного пожарного шлейфа (ШС) с охранно-пожарными ППК, работающими с четырехпроводным ШС, а также с ППК со знакопеременным питанием ШС.
Принцип действия

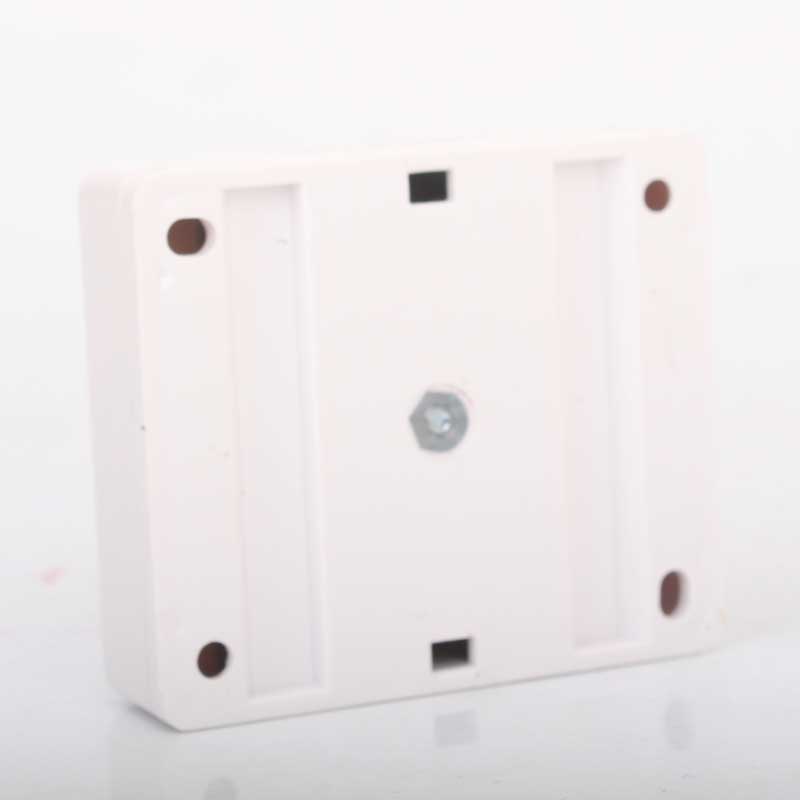

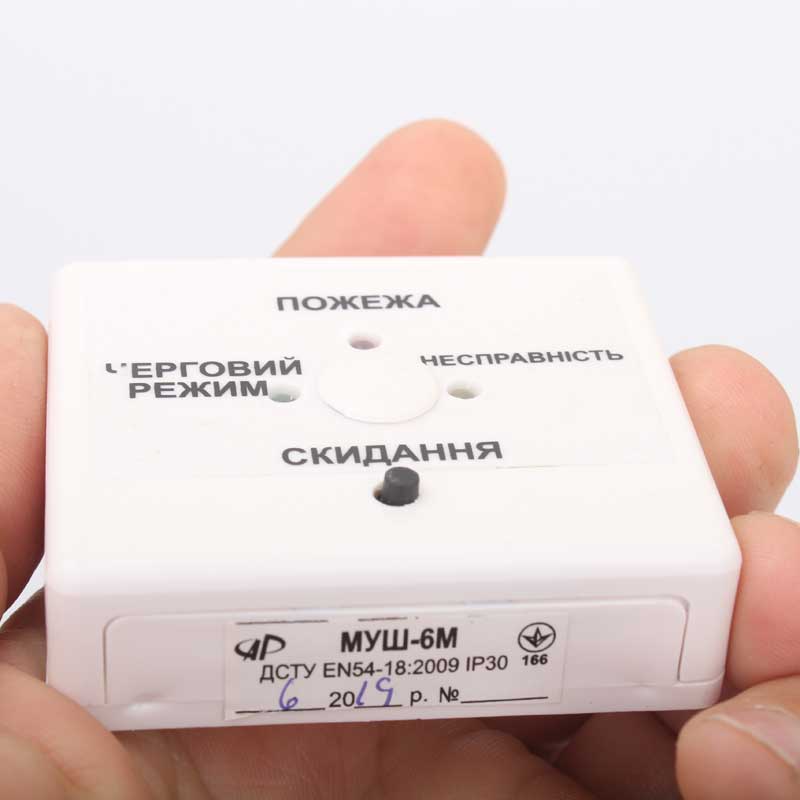

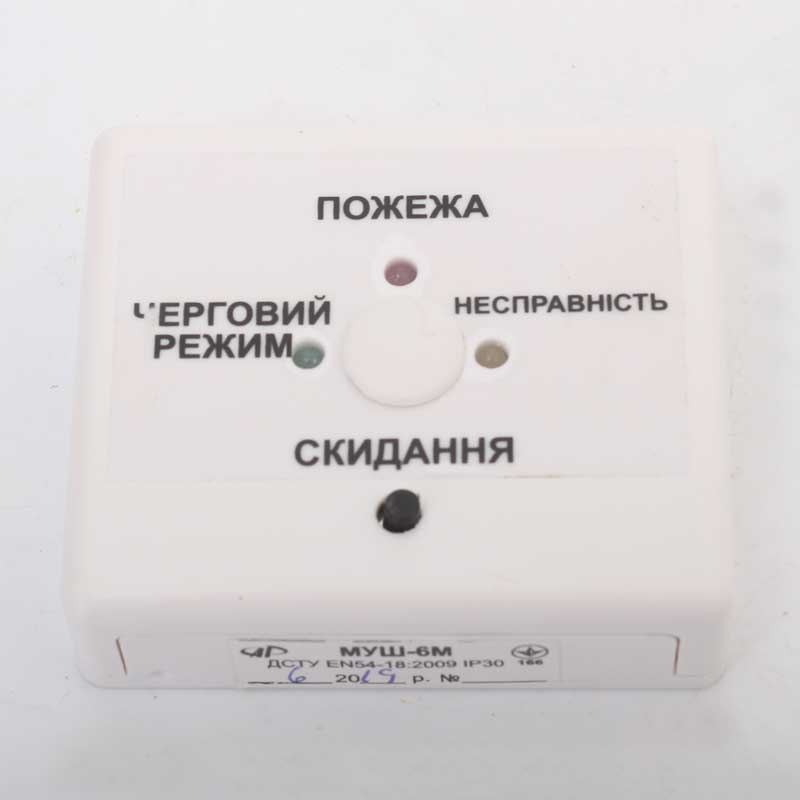

Модуль согласования шлейфов МУШ-6М ведет контроль тока в цепи двухпроводного шлейфа пожарной сигнализации. В зависимости от значения модуль меняет выходной ключ для передачи извещений «Пожар», «Неисправность» или «Дежурный режим» на прибор приемно-контрольный. В случае обрыва либо короткого замыкания цепи двухпроводного шлейфа сигнализации, а также в случае срабатывания извещателей автоматически срабатывает оптическая сигнализация, представленная индикатором красного цвета. При дежурном режиме работы активный индикатор зеленого цвета свечения. Устройство выполнено в белом корпусе из высококачественного пластика.

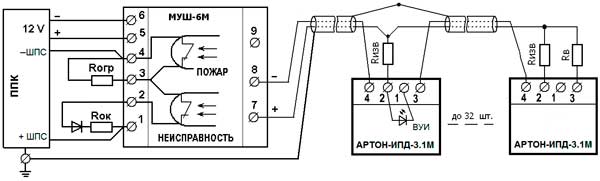

Рис.1. Схема подключения пожарных извещателей к ППК со знакопеременным ШС с помощью МУШ-6М

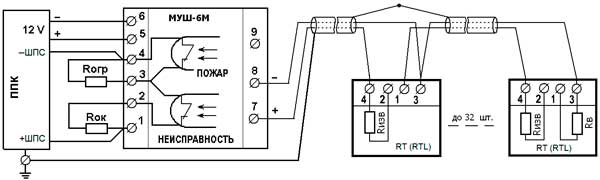

Рис.2 . Схема подключения пожарных извещателей к охранно-пожарным ППК с помощью МУШ-6М
| Наименование | Количество |
| Модуль согласования шлейфов МУШ-6М | 1 шт |
| Паспорт | 1 экз |
| Параметры | Значения |
| Ток потребляемый в дежурном режиме | не более 25 мА |
| Габаритные размеры | не более 65х55х20 мм |
| Масса | не более 0,05 кг |
| Ток потребление в режиме "ПОЖАР" | 40 мА |
Диапазон:
| 10.2 - 13.8 В 9.7 - 13.6 В |
| Ток короткого замыкания в цепи двухпроводного шлейфа | не более 20 мА |
| Сопротивление двухпроводного ШС, при котором модуль формирует извещение «Дежурный режим»: | от 1,4 до 2,5 кОм |
| Сопротивление двухпроводного шлейфа, воспринимаемый модулем, как режим «ТРЕВОГА» | от 0 до 1 кОм |
| Ток в цепи двухпроводного шлейфа, при котором модуль определяет состояние «ОБРЫВ»: | не более 5,0 мА |
| Количество пожарных извещателей, подключенных в двухпроводный | не более 32 |
