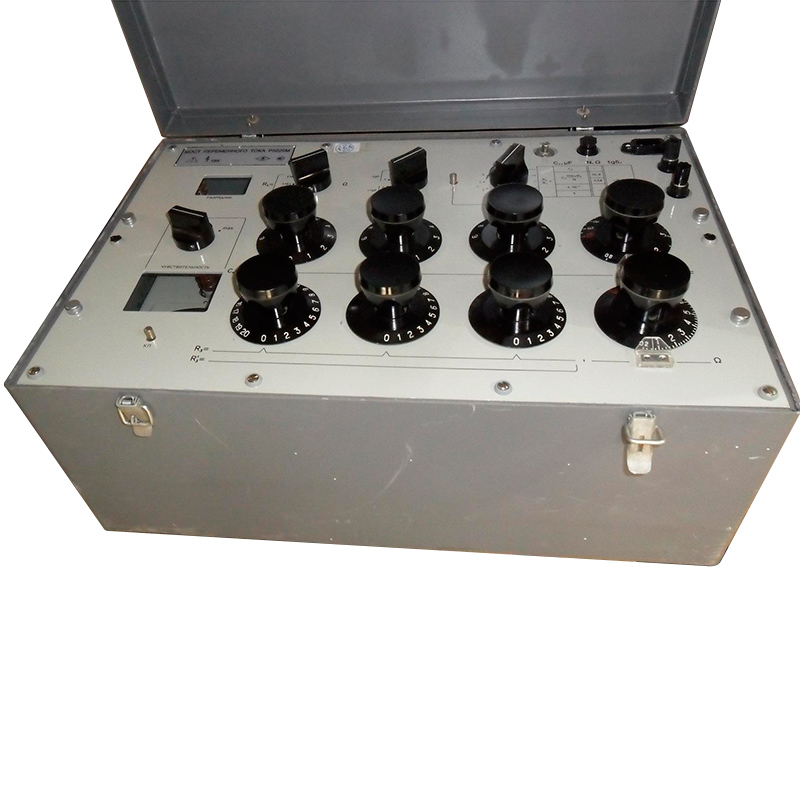

Мост переменного тока Р5026М
Мост переменного тока Р5026М предназначен для измерений емкости и тангенса угла диэлектрических потерь по «прямой» (оба вывода измеряемого объекта изолированы от «земли») и «перевернутой» (один из выводов измеряемого объекта соединен с «землей») схемам измерений при частоте питающей сети 50 Гц.
Технические характеристики
Параметр | Значение | |
Диапазоны измерений ёмкости (Cx) и тангенса угла диэлектрических потерь (tg δх), пределы допускаемого значения основной погрешности измерения ёмкости и тангенса угла диэлектрических потерь, диапазоны рабочих напряжения, состав, схемы измерений, а также диапазоны рабочих температур моста Р5026М | см. ниже табл. 2 и 3 | |
Потребляемая мощность от сети переменного тока, не более: | основного блока моста переменного тока | 12 В·А |
устройства защитного потенциала | 10 В·А | |
Габаритные размеры: | основного блока | 540 x 380 x 280 мм |
конденсатора | ⌀315 x 565 мм | |
устройства защитного потенциала | 120 x 190 x 195 мм | |
блока конденсаторов | 215 x 210 x 105 мм | |
Масса: | основного блока | 18 кг |
конденсатора | 18 кг | |
устройства защитного потенциала | 2,5 кг | |
блока конденсаторов | 2 кг | |
Диапазон измерений | Предел допускаемого значения основной погрешности измерений | Диапазон рабочих напряжений, кV | Состав | Схема измерений | Диапазон рабочих температур, °C | |||
Ёмкости (Cx), пФ | Тангенса угла диэлектрических потерь (tg δх) | Ёмкости (Cx), % | Тангенса угла диэлектрических потерь (tg δх) | |||||
10-1000 | 1·10-4 - 0,1 | ±2,5/U | ±((0,05·tg δх’)/ U + (10·10 -4)/ U)) | 2-5 | Р5026М Р5023 Ф5122 | «прямая» | от 10 до 35 | |
±0,5 | ±((0,01·tg δх’) + 2·10-4) | 5-10 | ||||||
100-1,1·104 | 1·10-4 - 1,0 | ±1,2/U | ±((0,015·tg δх’)/ U + (3·10-4/ U)) | 1-3 | ||||
±0,4 | ±((0,005·tg δх’) + 1·10-4) | 3-10 | ||||||
1,1·10 4 - 1,1·105 | 1,1·104 - 2·104 | ±1,2/ U | ±((0,015·tg δх’)/ U + (3·10-4)/ U)) | 1-3 | ||||
±0,4 | ±((0,005·tg δх’) + 1·10-4) | 3-10 | ||||||
2,1·104 -1,1·105 | ±1,2/U | ±((0,015·tg δх’)/ U + (3·10-4)/ U)) | 1-3 | |||||
±0,4 | ±((0,005·tg δх’) + 1·10-4) | 3-5 | ||||||
1,1·105-106 | 5·10 -4 - 1,0 | ±3/U | ±((0,075·tg δх’)/U + (6·10-4)/ U)) | 1-3 | ||||
±1 | ±((0,025·tg δх’) + 2·10-4 | 3-5 | ||||||
Примечание:
- U — числовое значение рабочего напряжения в киловольтах.
Диапазон измерений | Предел допускаемого значения основной погрешности измерений | Диапазон рабочих напряжений, kV | Состав | Схема измерения | Диапазон рабочих температур, °C | ||
Ёмкости (Cx), пФ | Тангенса угла диэлектрических потерь (tg δх) | Ёмкости (Cx), % | Тангенса угла диэлектрических потерь (tg δх) | ||||
100-1,1·104 | 5·10-3 - 1,0 | ±2 | ±(0,05·tg δх' + 2·10-3) | 1-10 | Р5026М, Р5023 | «прямая», «перевернутая» | от -10 до +40 |
1,1·104-1,1·105 | |||||||
1,1·105-1·106 | |||||||
5,5·105 - 5·106 | 5·10-3 - 5,0 | ±5 | ±(0,1·tg δх' + 5·10-3) | 0,5-1 | |||
650 - 2·105 | 5·10-3 - 0,1 | ±2 | ±(0,05·tg δх' + 2·10-3) | 0,05-0,1 | Р5026М | «прямая» | от 10 до +35 |
6500 - 2·106 | 5·10-3 - 1,0 | ||||||
2·106 - 5·107 | |||||||
5·107 - 5·108 | ±(0,05·tg δх' + 5·10-3) | ||||||
Комплект поставки
- Мост переменного тока Р5026М (основной блок) – 1 шт.
- Конденсатор воздушный образцовый Р5023 – 1 шт.
- Устройство защитного потенциала Ф5122 – 1шт.
- Блок конденсаторов Р5069 – 1 шт.
- Шнур – 1 шт.
- Кабель – 8 шт.
- Экран – 1 шт.
- Техническое описание и инструкция по эксплуатации – 1 экз.
- Паспорт – 1 экз.
