Мост переменного тока Р5083

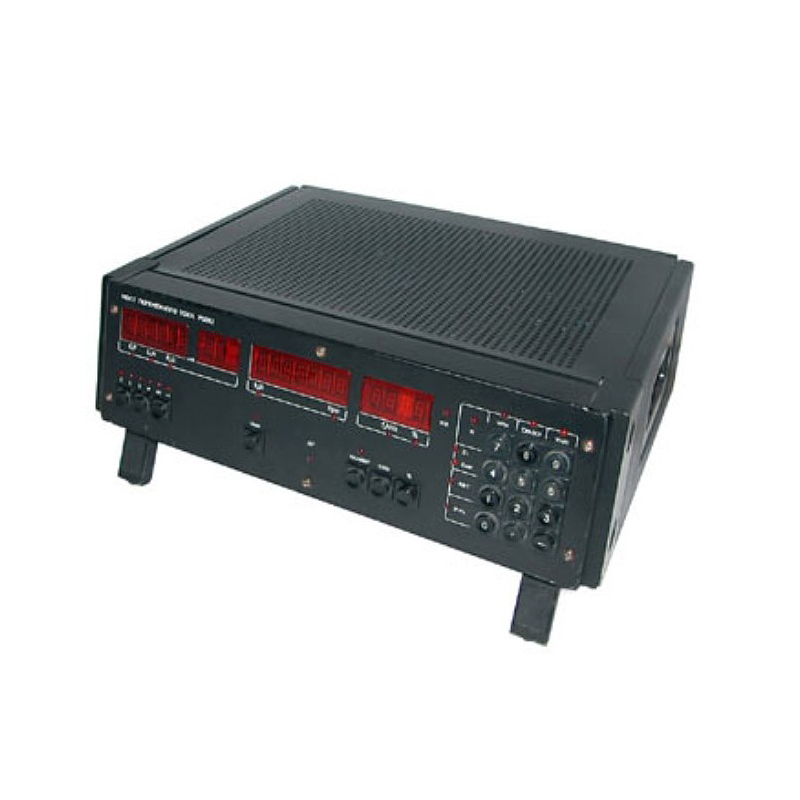

Мост переменного тока Р5083 является автономным средством измерений общепромышленного назначения и предназначен для автоматического измерения: емкости C, индуктивности L, активного сопротивления R, тангенса угла потерь tg δ (добротности QR), тангенса угла фазового сдвига tg φ (добротности QС и QL) объектов измерений, а также процентных отклонений параметров объектов измерений от заданного значения с представлением результатов измерений в цифровом виде.
Область применения
Мост может быть использован для:
- научных исследований;
- метрологической аттестации средств измерений;
- контроля качества электро- и радиотехнических изделий;
- измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых мостом величин.
Технические характеристики
Измеряемая величина, размерность | Напряжение на объекте измерений | Диапазон измерений при fH, kHz | ||||
0,100-0,899 | 0,900-0,999 | 1,00-9,99 | 10,0-19,9 | 20,0-100 | ||
C, F | UZC (fH) | - | 1·10-14-10 | 1·10-15-1 | 1·10-16-0,1 | 1·10-15-0,01 |
UZ MIN | 1·10-13-1 | 1·10-13-1 | 1·10-14-0,1 | 1·10-15-0,01 | - | |
L, H | UZL (fH) | - | 1·10-8-1·107 | 1·10-9-1·106 | 1·10-10-1·105 | 1·10-9-1·104 |
UZ MIN | 1·10-7-1·106 | 1·10-7-1·106 | 1·10-8-1·105 | 1·10-9-1·104 | - | |
R, Ω | UZC (fH), UZL (fH) | - | 1·10-5-1·1010 | 1·10-5-1·1010 | 1·10-5-1·1010 | 1·10-4-1·109 |
UZ MIN | 1·10-4-1·109 | 1·10-4-1·109 | 1·10-4-1·109 | 1·10-4-1·109 | - | |
tg δ (QR) | UZC (fH), UZL (fH) | - | 1·10-5-65535 | 1·10-5-65535 | 1·10-5-65535 | 5·10-4-65535 |
UZ MIN | 5·10-4-65535 | 5·10-4-65535 | 5·10-4-65535 | 5·10-4-65535 | - | |
tg φ (QС,QL) | UZC (fH), UZL (fH) | - | ±(1·10-5-65535) | ±(1·10-5-65535) | ±(1·10-5-65535) | ±(5·10-4-65535) |
UZ MIN | ±(5·10-4-65535) | ±(5·10-4-65535) | ±(5·10-4-65535) | ±(5·10-4-65535) | - | |
Примечание
- UZC (fH) – напряжение на объекте измерений при fH с реактивной составляющей объекта измерений емкостного характера;
- UZL (fH) – напряжение на объекте измерений при fH с реактивной составляющей объекта измерений индуктивного характера;
- UZ MIN – напряжение на объекте измерений, уменьшенное в 10 раз;
- fH – дополнительная нормальная частота.
Диапазон рабочих частот | от 0,1 до 100 кГц | |
Время одного измерения моста при изменении главной или дополнительной измеряемой величины в пределах диапазона измерений: | на частотах от 1 кГц и выше | 0,7 сек |
на частотах от 0,1 до 1 кГц | 4 сек | |
Электропитание моста осуществляется от сети переменного тока: | напряжением | 50 (±1) Гц |
частотой | 220 (±22) В или 110 (±11) В | |
Мощность, потребляемая мостом от сети электропитания, не более | 100 В·А | |
Габаритные размеры моста не превышают | 440 x 158 x 405 мм | |
Масса моста не превышает | 16 кг | |
