Муфта МР-2 кабельная штепсельная

Муфта МР-2 предназначена для присоединения токоприемников различных агрегатов, установок, передвижных механизмов к электрической сети.

Область применения

Муфта кабельная штепсельная МР-2 широко используется:

• в сельском хозяйстве (на зерновом току) при решении задач быстрого и надежного подсоединения оборудования и сооружений для механизированной послеуборочной обработки зерна,
• в сторительстве при необходимости частого перемещения електрооборудования (бетономешалок, электроинструмента, генераторов),
• в электроснабжении складов, цехов, бытовых сооружений, киосков.

Принцип действия

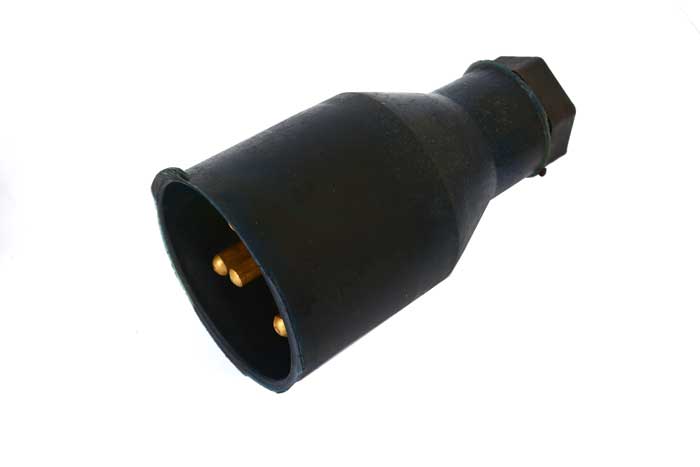

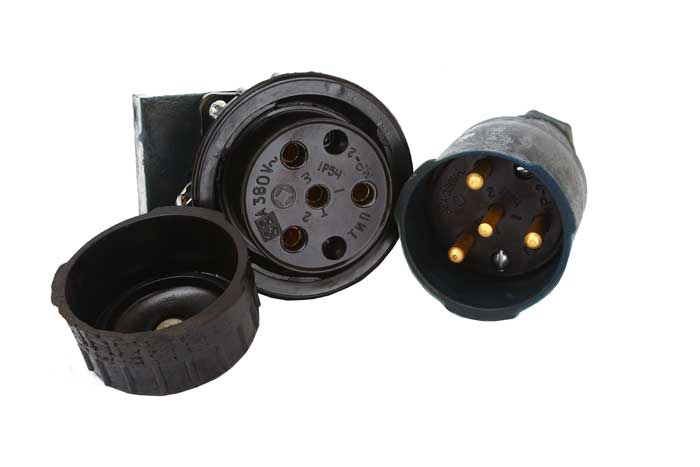

Розетку стационарно закрепить на стене и подсоеденить к электроцепи. Вилку соединить с токоприемником.

Присоединение муфты производится кабелем КГ максимальным сечением 3х2,5 или кабелем другого сечения в зависимости от мощности потребления.

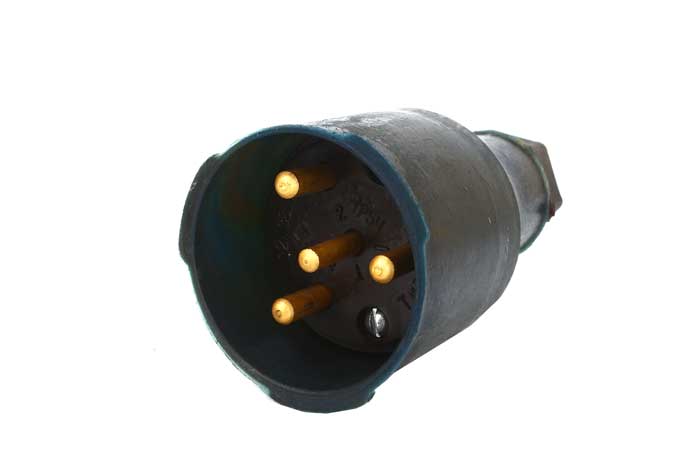

Муфты, кроме трех основных контактов имеют четвертый дополнительный защитный контакт для заземления или зануления токоприемника. Заземление корпуса розетки производится винтом М5 в месте, нанесенного красной эмалью знака заземления.

Условия эксплуатации

Муфта МР-2 сохраняет работоспособность при воздействии:

• температуры от - 15 до +40°С,
• влажности до 80% при температуре +25°С,
• высоты над уровнем моря 2000 м.

Комплект поставки

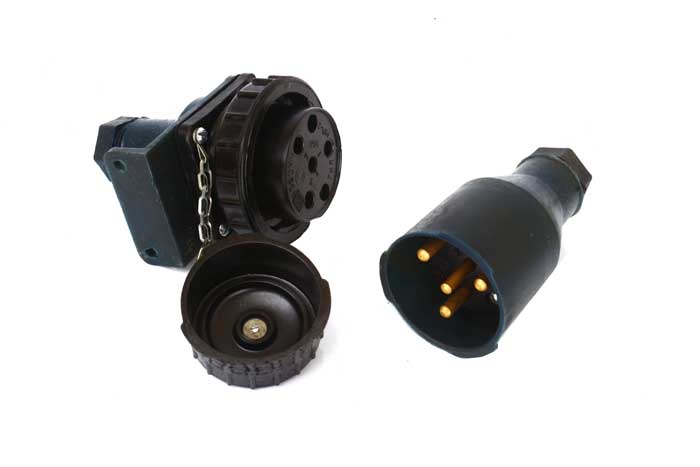

В стандартный набор поставки муфты входит:

• розетка - 1 шт,
• вилка - 1 шт,
• паспорт -1 экз.
