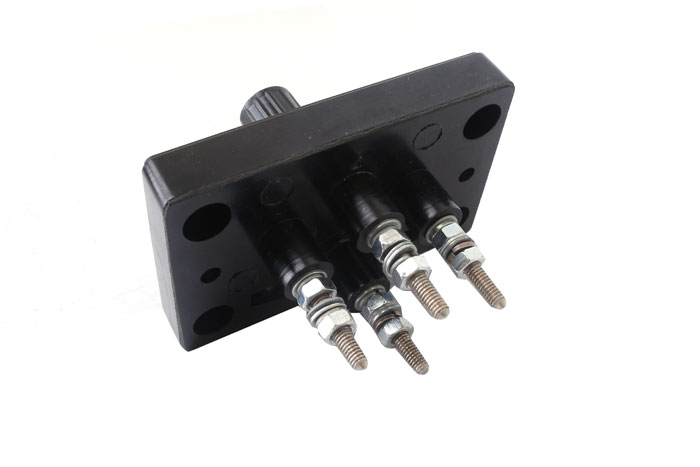

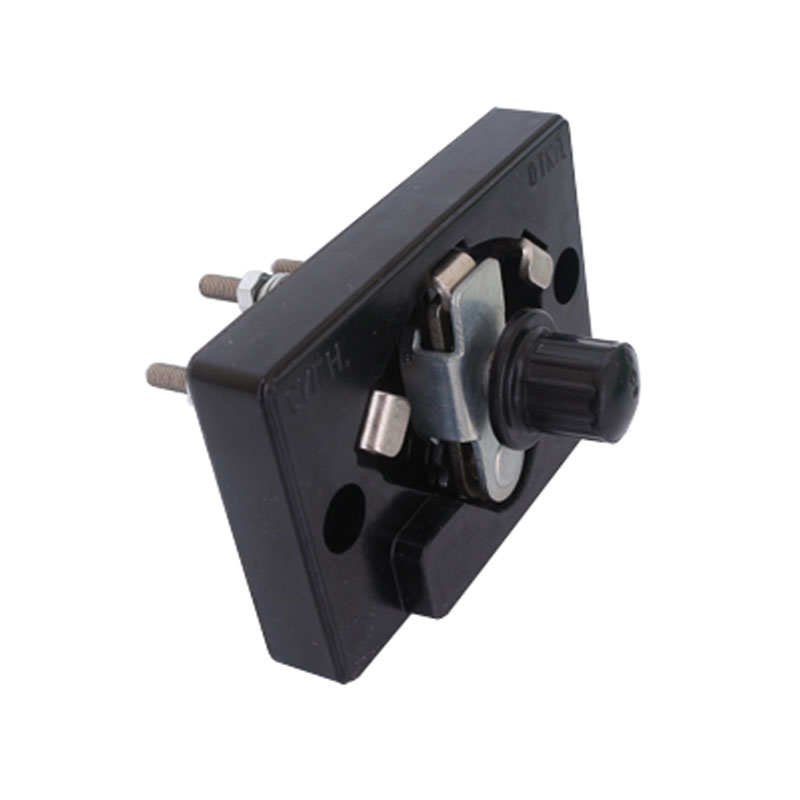

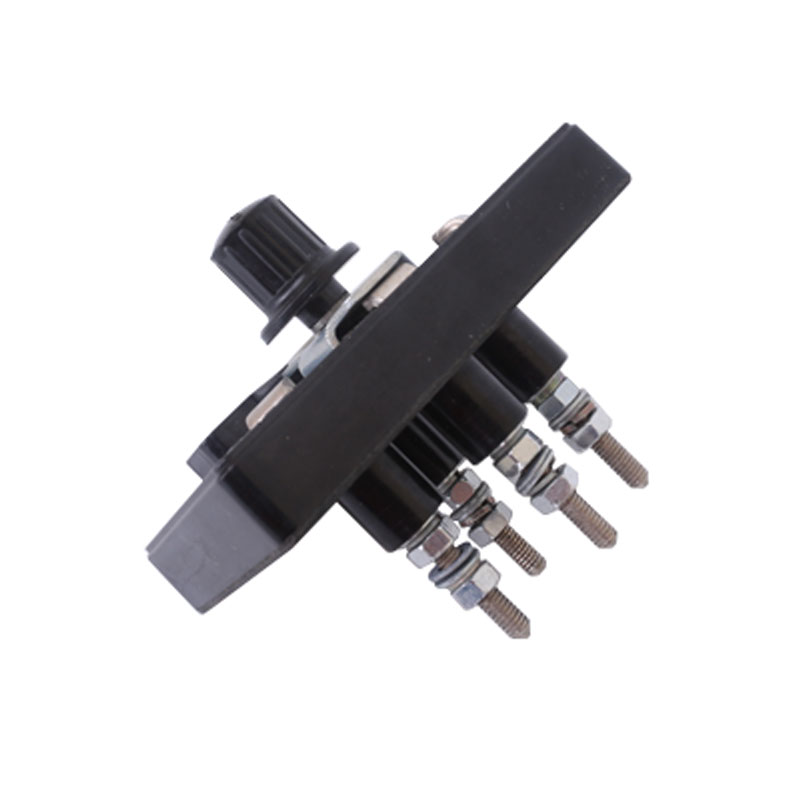

Накладка НКР-3
Накладка НКР-3 предназначена для неавтоматических переключений без тока цепей защиты станций и подстанций с номинальным током до 10А и номинальным напряжением до 380 В переменного тока 50 Гц и до 220 В постоянного тока.
Комплектность
- Накладка НКР-3 - 1 шт,
- Техническое описание и инструкция по эксплуатации - 1 экз.
Область применения
Накладка широко используется в цепях релейной защиты и автоматики в качестве вспомогательного устройства.
Условия эксплуатации
Оптимальными условиями для использования накладки являются
- температура окружающей среды до +45⁰С,
- высота над уровнем моря до 2000 м .
| Параметры | Значение |
| Допустимое напряжение | |
| 380 В |
| 220 В | |
| Допускаемый ток | до 10 А |
| Количество коммутируемых цепей | 3 |
| Количество переключаемых положений ручки | 3 |
| Степень защиты | ӏР00 по ГОСТ 14254 |
| Допускаемое присоединение к контактным выводам проводников из меди или алюминия | 2 шт. сечением до 2,5 мм2 |
| Сопротивление изоляции | 20 мОм в холодном состоянии 6 мОм в нагретом состоянии |
| Механическая износостойкость накладок переключений | не менее 1000 |
