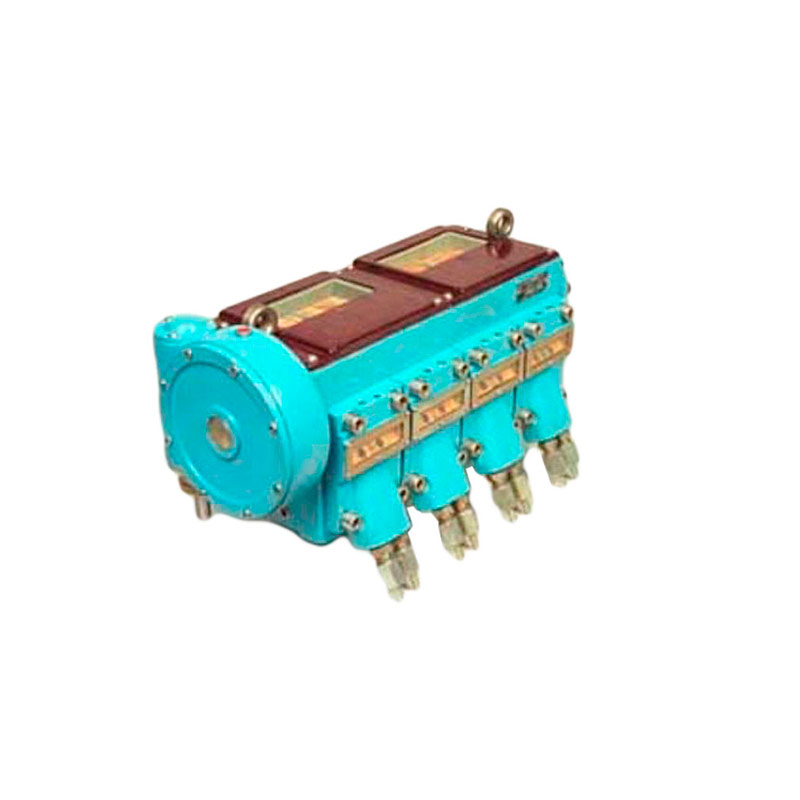

Насос многоотводный
Насос многоотводный предназначен для подачи под номинальным давлением 50 МПа к трущимся поверхностям машин минеральных смазочных масел кинематической вязкостью от 10 до 1500 мм2/с (сСт) при температуре окружающей среды от +1°С до +40°С.
Конструктивное исполнение
Насос состоит из корпуса, служащего резервуаром для масла и базой для монтажа всех узлов и деталей; насосных секций, имеющих каждая по два насосных элемента; качательного или вращательного привода, устанавливаемого согласно договору (контракту) с правой или с левой стороны корпуса насоса.
Корпус 8 - коробка прямоугольной формы. В стенках и внутренних ребрах корпуса расточены отверстия, в которые монтируется коленчатый вал 7. К боковым фланцам корпуса крепятся с одной стороны фланец с валиком 6, с другой стороны привод. Валик служит для поворота коленчатого вала 7 вручную. Во избежание утечек масла из корпуса фланец имеет уплотнение, которое крепится к фланцу планкой, и прокладку.
Передняя сторона корпуса насоса имеет обработанную плоскость с резьбовыми отверстиями и окнами для установки насосных секций. В нижней части корпуса имеются четыре прилива с резьбовыми отверстиями для крепления насоса при монтаже. В боковых стенках корпуса расположены два отверстия для слива масла (отверстия закрываются резьбовыми пробками).
В углах корпуса установлены и закреплены винтами масломерные стекла 3.
В крышке 9 насоса расположена горловина для заливки масла, снабженная приемным фильтром 17. Горловина закрывается крышкой 16.
Герметичность соединений крышки и корпуса обеспечивается прокладкой.
Насос в сборе поднимается с помощью рым-болтов 10.

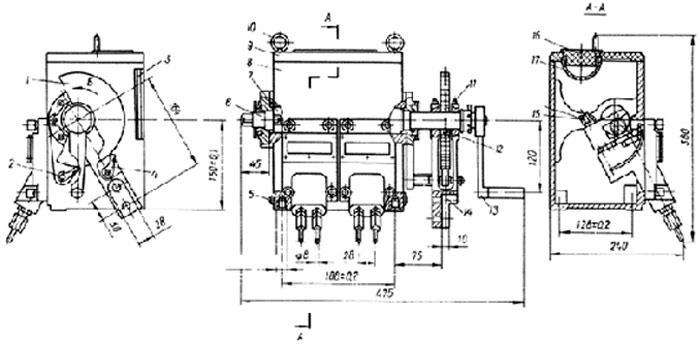

Рис.1. Схема насоса многоотводного
Климатическое исполнение и категория размещения насосов, предназначенных для стран:
- с умеренным климатом - УХЛ4,
- с тропическим климатом - О4.1.
| Модификации | 11–4; 12–4 | 11–8; 12–8 | 21–8; 22–8 |
|---|---|---|---|
| Номинальное давление, МПа | 50 | 50 | 50 |
| Количество отводов | 4 | 8 | 8 |
| Номинальный рабочий объем нагнетательного элемента одного отвода, см3 | 0,32±3% | 0,32±3% | 0,32±3% |
| Номинальный подаваемый объем смазочного материала в один отвод за один оборот распределительного вала, см3, не менее | 0,2 | 0,2 | 0,2 |
| Диапазон регулирования объема, подаваемого в отвод за оборот распределительного вала, см3 | 0 – 0,2 | 0 – 0,2 | 0 – 0,2 |
| Диапазон частот вращения распределительного вала, с–1 (об/мин) | 0,063 – 0,160 (3,78 – 9,60) | 0,063 – 0,160 (3,78 – 9,60) | 0,063 – 0,160 (3,78 – 9,60) |
| Передаточное число редуктора | - | - | 1:100 |
| Номинальная вместимость резервуара, дм 3 | 4,0 | 6,3 | 6,3 |
| Масса (без масла), кг, не более | 36 | 52 | 56 |
