Насос ручной НРЗ-1

Насос ручной заправочный НРЗ-1 предназначен для заполнения резервуаров смазочных станций и трубопроводов смазочных систем пластичным смазочным материалом, а также его очистки от механических примесей.

Конструктивное исполнение

Насос ручной заправочный НРЗ-1 содержит:

1. Резервуар,
2. Крышку,
3. Насосный элемент,
4. Фильтра линейный,
5. Гибкий рукав,
6. Переходной трубопровод.

Резервуар 1 предназначен для хранения и транспортирования пластичного смазочного материала.

Крышка 2 служит базой для установки насосного элемента, фильтра линейного, гибкого рукава и переходного трубопровода.

Насосный элемент состоит из трубчатого корпуса, внутри которого расположен нагнетательный поршень 7, соединенный штоком 8 с рукояткой привода 9, всасывающего 10 и нагнетательного 11 клапанов и ручки 12 для транспортировки насоса.

Переходной трубопровод заканчивается накидной гайкой 13, при помощи которой насос соединяется с клапаном заправляемой емкости.При движении рукоятки привода вниз открывается всасывающий клапан и смазка поступает под седло нагнетательного клапана.

При движении рукоятки привода а вверх открывается нагнетательный клапан и смазка поступает в фильтр линейный. После фильтрации смазка, через гибкий рукав и переходной трубопровод, поступает в заправляемую емкость.

Во время работы насоса необходимо постоянно следить за тем, чтобы насосная часть находилась в смазочном материале - попадание воздуха во всасывающее отверстие насоса не допускается.

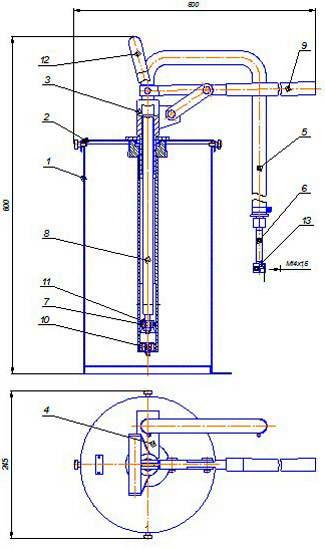

Рис.1. Схема насоса ручного заправочного НРЗ-1

Эксплуатация

Насос НРЗ-1 работает на пластичных смазочных материалах с числом пенетрации не ниже 290 ( при температуре 25°С) при температуре смазочного материала от 15 до 50°С и окружающей среды от 1 до 40°С.

Климатическое исполнение и категория размещения насосов, предназначенных для поставок в страны

• с умеренным климатом – УХЛ4. Пример условного обозначения: НРЗ-1 УХЛ4.
• с тропическим климатом – О4.1. Пример условного обозначения: НРЗ-1 О4.1.
