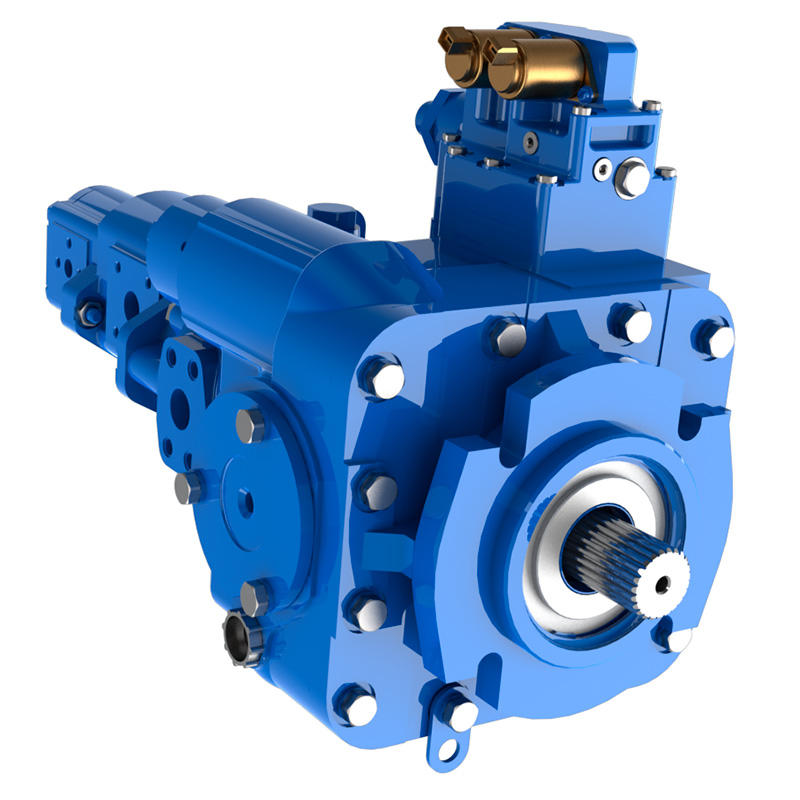

Насосы аксиально-поршневые регулируемые серии S и H

Насосы аксиально-поршневые регулируемые серии S и H, с рабочим объемом 90 см³ и наклонным диском предназначены для объемных гидроприводов (ГСТ), состоящих из насоса и гидромотора, работающих по закрытой схеме.

Область применения

Насосы используются в гидроприводах хода мобильных машин – зерноуборочных и других комбайнах, гидроприводах технологического оборудования – автобетоносмесителях, дорожных уплотнителях и прочих машинах.

Основные особенности

• В регулируемых насосах серии S и H предусмотрена возможность тандемирования. Модульное присоединение распределителя позволяет присоединять системы управления различных типов: без системы сервоуправления, с гидромеханической системой управления, с регуляторами предельного давления, с электрорелейной системой управления и насосами подпитки внутреннего зацепления для тандемирования с шестеренными насосами.
• Насосы просты в управлении, имеют относительно малые габаритные размеры. Подача насоса прямо пропорциональна частоте вращения ротора и рабочему объему, который регулируется путем изменения угла поворота наклонного диска.
• Направление потока рабочей жидкости изменяется благодаря повороту наклонного диска в противоположные стороны относительно его нейтрального положения.
• Модульное подсоединение гидрораспределителя позволяет присоединять системы управления различных типов.
  • MH – гидромеханическая пропорциональная система управления. Позволяет удерживать наклонный диск в заданном рычагом управления положении, поддерживая тем самым подачу насоса на заданном уровне.
  • ER – электрическая 3-х позиционная система управления. Используется для привода по системе вкл. - выкл. - вкл. Возможна поставка с регулировкой максимального рабочего объема.
  • HD – гидравлическая пропорциональная система управления. Позволяет удерживать наклонный диск в заданном положении посредством подачи управляющего гидравлического сигнала. Используется в машинах со сложной компоновкой или требующих согласования подачи насоса и технологического оборудования.
  • EP – электрическая пропорциональная система управления. Обеспечивает бесступенчатое изменение рабочего объема насоса – за счет изменения силы тока на двух пропорциональных магнитах.
• В конструкции аксиально-поршневых насосов серии S и H размерностью 90 см³ и 112 см³ предусмотрена возможность присоединения дополнительных насосов по схеме «тандем».
