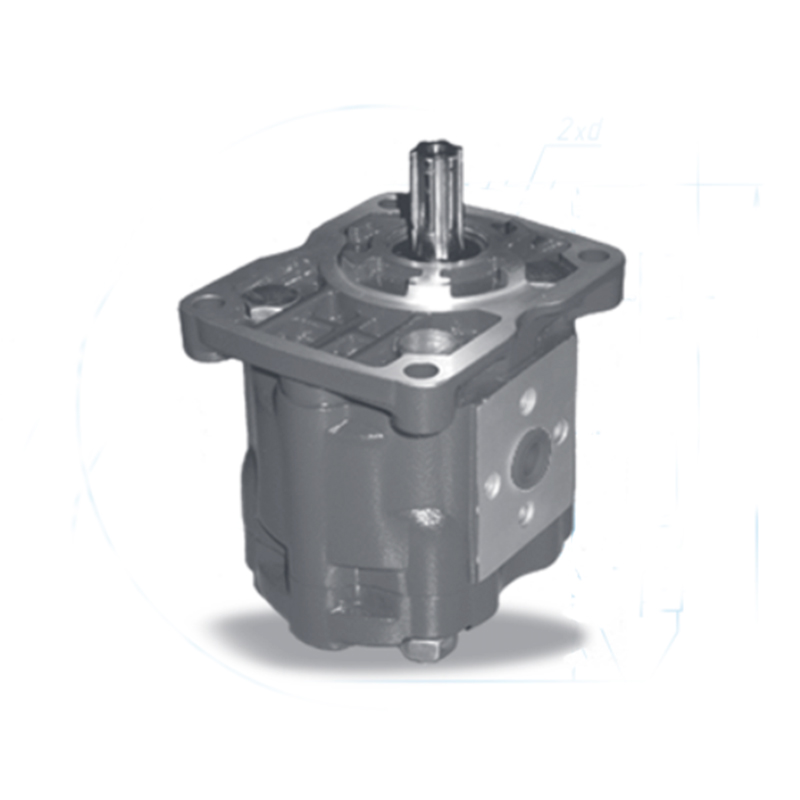

Насосы шестеренные серии Г

0
Голосов пока нет
Под заказ
Производитель:
Гидросила
  • Описание
  • Отзывы

Насосы шестеренные серии Г – это надежные в эксплуатации, применяются в гидросистемах тракторов, сельскохозяйственных и других машин. Предназначены для работы в гидросистемах с номинальным давлением 16 МПа.

Технические характеристики

Группа по рабочему объему

2 (4…16 см3)

Код рабочего объема

4

6

8

10

11

12

14

15

16

Рабочий объем, q, см3

4,5

6,3

8,2

10

11,3

12,5

14

15

16

Номинальное давление, P1, МПа

16

Максимальное кратковременное давление, P2, МПа

21

Максимальное пиковое давление, P3, МПа

25

Максимальная частота вращения, nmax, мин-1

3600

Минимальная частота вращения, nmin при P1=10 МПа, мин-1

500

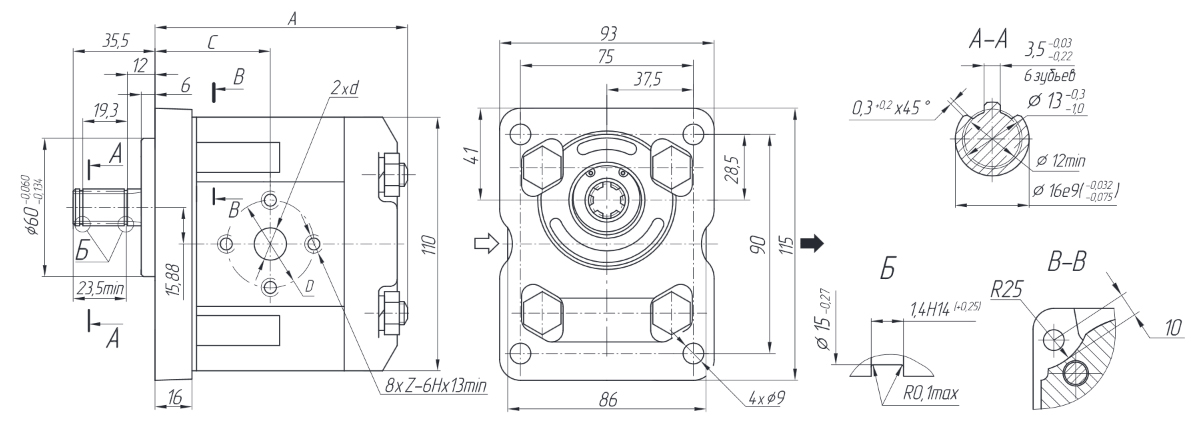

Габаритные и присоединительные размеры насосов НШ серии Г

Габаритные и присоединительные размеры насосов НШ серии Г

Код рабочего объема

4

6

8

10

11

12

14

15

16

Размеры, мм:

A

133

138

143

145

148

150

151

153

C

39,5

45

46,5

48

49

49,5

48

51,5

52,5

d

12

41

16

D

32

38

Z

М6

М8

Обозначение для заказа

Пример условного обозначения – НШ10Г-3-Х1-Х2-Х3-Х4, где:

  • 10 – рабочий объем 10 см3;
  • Г – серия «Г»;
  • 3 – исполнение по давлению (номинальное давление – 16 МПа);
  • Х1 – направление вращения (левое – Л, правое не обозначается);
  • Х2 – климатическое исполнение (тропики – Т, умеренное не обозначается);
  • Х3 – исполнение вала;
  • Х4 – уплотнение вала.
