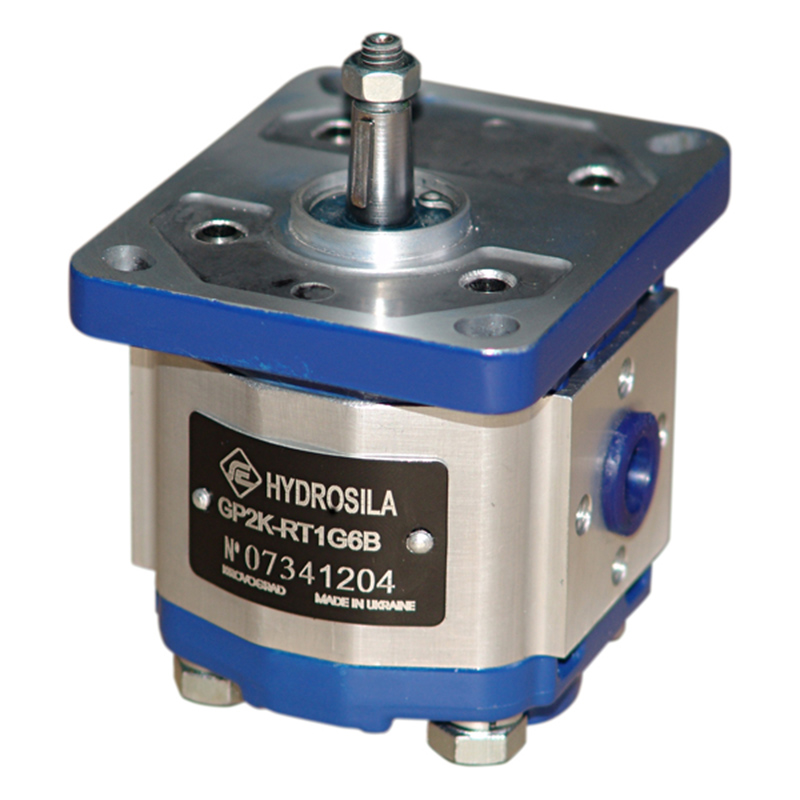

Насосы шестеренные серии К

Под заказ

Производитель:

Документация:

Описание
Отзывы

Насосы шестеренные серии К предназначены для гидросистем различных мобильных машин с давлением до 25 МПа, имеют высокие объёмный и механический КПД, низкий уровень шума.

Основные особенности

Габаритно-присоединительные размеры насосов соответствуют международным стандартам SAE, DIN, EUROPEAN.
Максимальное продолжительное давление до 250 бар.
Монтажные фланцы и задние крышки из алюминиевого сплава или чугуна.
Варианты исполнения шестеренных насосов с клапанами в задней крышке.
Тандемирование насосов с раздельным или общим входом для секций.
Возможность исполнения насосов с подшипниковым узлом для компенсации радиальных и осевых нагрузок.

Выпускаемые модификации

Насосы серии К производятся в следующих типоразмерных группах:

группа 1 (1…10 см³) – GP1…10K;
группа 2 (4…28 см³) – GP4…28K;
группа 2,5 (16…45 см³) – GP16…45К;
группа 3 (20…90 см³) – GP20…90К;
группа 4 (63…200 см³) – GP63…200К.

Технические характеристики

Насосы группы 1
Код рабочего объема		1	1,2	1,6	2,1	2,5	3,2	3,5	4,2	5	6,2	7	8	10
Размеры, мм:	L	70,65	71,35	72,85	74,7	76,2	78,8	79,95	82,55	85,55	90,1	93,1	96,55	103,95
	L’	72,5	73,2	74,7	76,55	78,05	80,65	81,8	84,4	87,4	91,95	94,95	98,4	105,8
	L₁	34,875	35,225	35,975	36,9	37,65	38,95	39,525	40,825	42,325	44,6	46,1	47,825	51,525
	L’₁	36,725	37,075	37,825	38,75	39,5	40,8	41,375	42,675	44,175	46,65	47,95	49,675	53,375

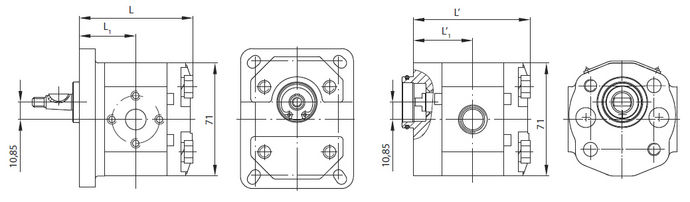

Габаритные размеры насосов GP1…10K

Габаритные и присоединительные размеры шестеренных насосов GP1…10K

Насосы группы 2
Код рабочего объема		4	5	6	8	10	11	12	14	15	16	19	20	23	25	28
Размеры, мм:	L	94,2	96,3	97,7	100,9	104,7	106,6	109,5	112,3	114,2	116,1	121,8	123,7	128,5	142,9	149
Размеры, мм:	L₁	45,15	46,2	46,85	48,5	50,4	51,35	52,8	54,2	55,15	56,1	58,95	59,9	62,3	69,5	72,6

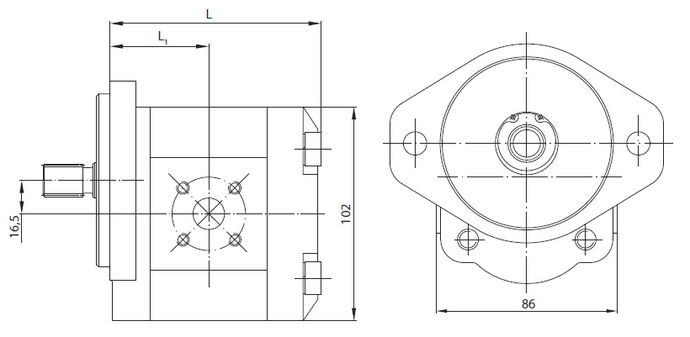

Габаритные размеры насосов GP4…28K

Габаритные и присоединительные размеры шестеренных насосов GP4…28K

Насосы группы 2,5
Код рабочего объема		16	19	20	23	25	28	30	32	36	38	40	45
Размеры, мм:	L	125,3	128,5	129,7	133	135,2	138,5	140,8	143	157,5	159,7	161,5	167
Размеры, мм:	L₁	56,9	58,5	59,1	60,75	61,85	63,5	64,65	65,75	73	74,1	75	77,75

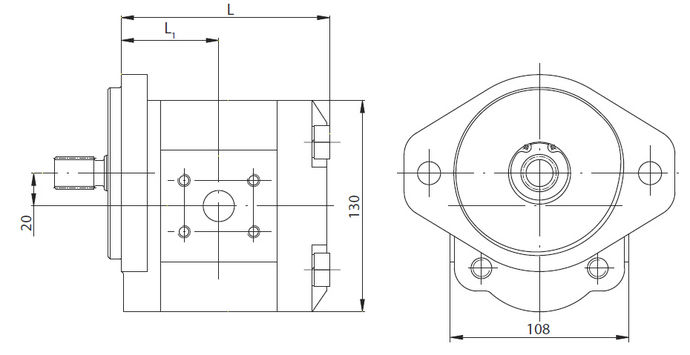

Габаритные размеры насосов GP16…45К

Габаритные и присоединительные размеры шестеренных насосов GP16…45К

Насосы группы 3
Код рабочего объема		20	23	25	28	32	36	40	45	50	56	63	71	80	90
Размеры, мм:	A	81,5	83,5	84,8	86,8	89,4	92	94,7	98	102	105	109,4	114,6	120,4	127
Размеры, мм:	B	40,75	41,75	42,4	43,4	44,7	46	47,35	49	51	52,5	54,7	57,3	60,2	63,5

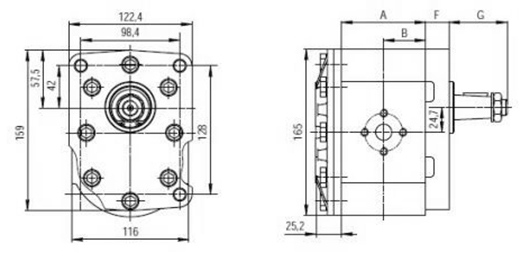

Габаритные размеры насосов GP20…90К

Габаритные и присоединительные размеры шестеренных насосов GP20…90К

Насосы группы 4
Код рабочего объема		63	71	80	90	100	112	125	140	150	160	170	180	190	200
Размеры, мм:	A	87,3	90,2	93,3	96,8	120	124,5	129	134,5	158	161,5	165,5	169	172,5	176
Размеры, мм:	B	43,65	45,1	46,65	48,4	60	62,26	64,5	67,25	79	80,75	82,75	84,5	86,25	88

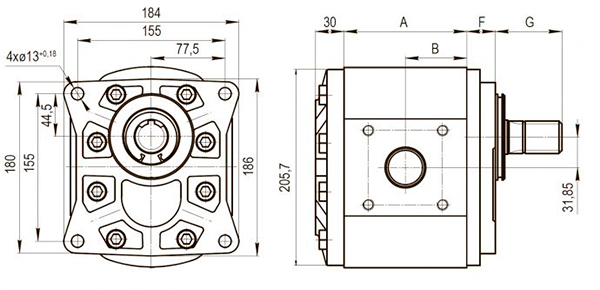

Габаритные размеры насосов GP63…200К

Габаритные и присоединительные размеры шестеренных насосов GP63…200К
