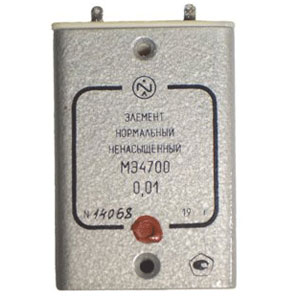

Нормальный ненасыщенный элемент МВ4700
Мера напряжения МВ4700 предназначена для использования в качестве образцовой меры в стационарных и переносных электроизмерительных устройствах взамен нормального ненасыщенного элемента МЭ4700.
Область применения
Мера используется в стационарных и переносных электроизмерительных устройствах вместо МЭ4700
Конструкция
Мера напряжения конструктивно выполнена в корпусе нормального элемента МЭ4700. Включение питания осуществляется с помощью выключателя, который расположен на боковой стенке корпуса.
МВ4700 в упаковке может транспортироваться любым крытым транспортным средством.
Условия эксплуатации
МВ4700 может эксплуатироваться в любом положении при соблюдении следующих условий:
- допускаемая нестабильность температуры окружающей среды в нормальных условиях применения ± 2 С, в рабочих ±6 С.
- относительная влажность воздуха до 80% при температуре 35 С.
Комплектация
- Нормальный ненасыщенный элемент МВ4700
- Паспорт
| Параметр | Значение |
|---|---|
| Значение выходного напряжения при температуре 20С | от 1,01880 до 1,01960В. |
| Отклонение значения напряжения за один год не более | ± 100мкВ. |
| Температура в условия применения С | нормальных 20± 2; рабочих от 5 до 50. |
| Средне значение температурного коэффициента в диапазоне рабочих температур не более | 5мкВ/С |
| Внутреннее сопротивление не более | 950Ом |
| Сопротивление изоляции между выходными контактами и корпусом в рабочих условиях применения не менее | 40МОм. |
| Электропитание | от внешнего источника постоянного тока напряжением (3,6± 0,6)В, ёмкостью 2,1А/ч, что обеспечивает непрерывную работу меры на протяжении года. |
| Время установления рабочего режима, не менее | 30 мин. |
| Средне время восстановления рабочего состояния, не более | 8 часов |
| Габариты, мм | 78 на 47 на 24 |
| Масса кг., не более | 0,15 |
| Срок службы, не менее | 12 лет. |
| Комплектность поставки | Мера МВ4700 1шт.; паспорт 1 экз.; методика поверки 1 экз |
| Технические условия | 73.1-00229961-006-2004 |
