Однозонная система оповещения на базе трансляционного усилителя

Однозонная система оповещения на базе трансляционного усилителя позволяет производить звуковое оповещение одновременно по всем громкоговорителям, включенным в общую трансляционную сеть предприятия.

Устройство и принцип работы

Главную функциональность системы обеспечивает трансляционных усилитель, к которому подключаются различные источники сигнала и трансляционные громкоговорители. Входящий в состав усилителя 4-канальный микшер позволяет регулировать уровни усиления входных сигналов и обеспечивает приоритет микрофонного входа. Номинальная мощность усилителя определяется суммарной мощностью всех громкоговорителей в системе.

Использование микширующего трансляционного усилителя с приоритетным микрофонным входом позволяет транслировать фоновую музыку по территории предприятия. В момент появления сигнала от микрофонной консоли усилитель автоматически отключает фоновый вход. После окончания речевого оповещения усилитель возобновляет трансляцию с фонового входа. В качестве источника фоновой музыки возможно использование УКВ приемника, CD-проигрывателя, или ПК.

Состав аппаратуры

В состав данной системы оповещения входит:

• микрофонная консоль МК-011, МК-012, МК-022, Shure SM-390 или аналогичная;
• трансляционный усилитель АС-210 или другой, подходящий по мощности;
• громкоговорители по количеству и мощности необходимые для озвучивания  данной  территории.

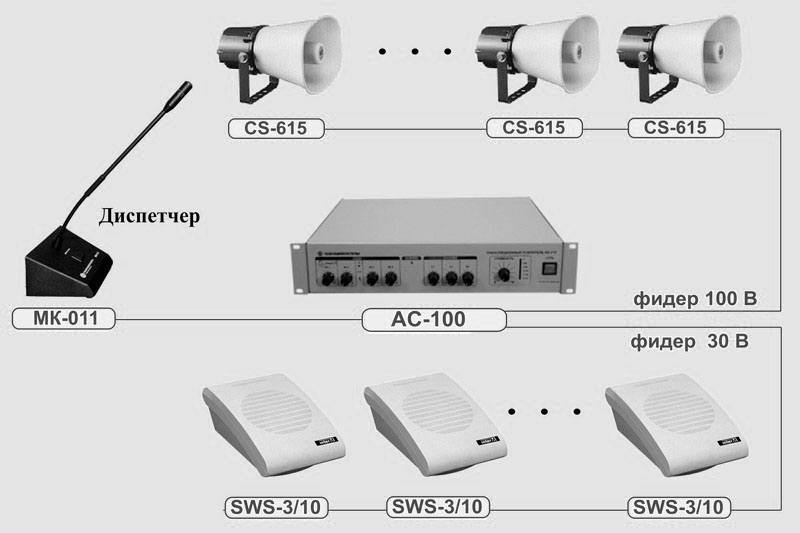

Рис.1 Схема построения однозонной системы оповещения на базе трансляционного усилителя.
