Оповещение 6 зон на базе ПГС-5-6д

Оповещение 6 зон на базе ПГС-5-6д предназначается для следующих целей:

• организация оперативной технологической двусторонней громкоговорящей связи между удаленными объектами производства (цехами, складами, зданиями, этажами) по стандартным линиям связи;
• оперативная связь диспетчера с абонентами, занятыми в производственном процессе;
• организация поиска сотрудника по территории предприятия при использовании дополнительного трансляционного усилителя;
• проведение оперативных громкоговорящих селекторных совещаний в симплексном режиме;
• оперативное управление в случае возникновения внештатных ситуаций.

Устройство и принцип работы

Диспетчер нажимает одну или несколько кнопок выбора зон панели ПГС-5-6д. Затем нажав кнопку "Говорить" делает сообщение в выбранные зоны. Отпустив кнопку "Говорить" слушает ответы абонентов. Для ответа абонент должен нажать кнопку "Говорить " на своем пульте. Голосовой вызов абонентов позволяет делать экстренные сообщения в системе практически мгновенно. Связь одних абонентов с другими возможна через оператора.

Отличительные особенности

• создание 1-6 зонной оперативной технологической связи;
• высокая устойчивость к помехам за счет использования гальванически развязанных симметричных трансформаторных выходов;
• наличие регулировки уровня шумозаграждения на линиях связи;
• автоматическая система регулировки уровня принимаемого сигнала;
• работает совместно со всеми пультами серии ПГС;
• высокая чувствительность микрофона.

Состав оборудования

В составе системы оповещения 6 зон на базе ПГС-5-6д могут использоваться:

• ПГС-5-6д - пульт диспетчера (высокочувствительный электретный микрофон на гибкой шейке, встроенный громкоговоритель 5 Вт, питание 220 В).
• ПГС-5-1д - одноканальный настольный пульт (высокочувствительный электретный микрофон на гибкой шейке, встроенный громкоговоритель 5 Вт, питание 220 В).
• ПГС-5-100 - одноканальный настенный пульт с встроенным электретным микрофоном с круговой диаграммой направленности и громкоговорителем 5 Вт.
• ПГС-15-100 - одноканальный настенный пульт с встроенным электретным микрофоном с круговой диаграммой направленности и трансляционным усилителем 15 Вт. Работает совместно с рупорным громкоговорителем или колонкой.
• ПГС-15-120 - одноканальный настенный пульт с выносным вычитающим микрофоном с тангентой и трансляционным усилителем 15 Вт. Работает совместно с рупорным громкоговорителем или колонкой.
• ПГС-1-100 - одноканальный настенный пульт с встроенным электретным микрофоном, внутренним громкоговорителем 1 Вт, питанием 12 В. АС-100 - усилитель трансляционный 100 В, 100 Вт или аналогичный.
• CS-615M - рупорный громкоговоритель.

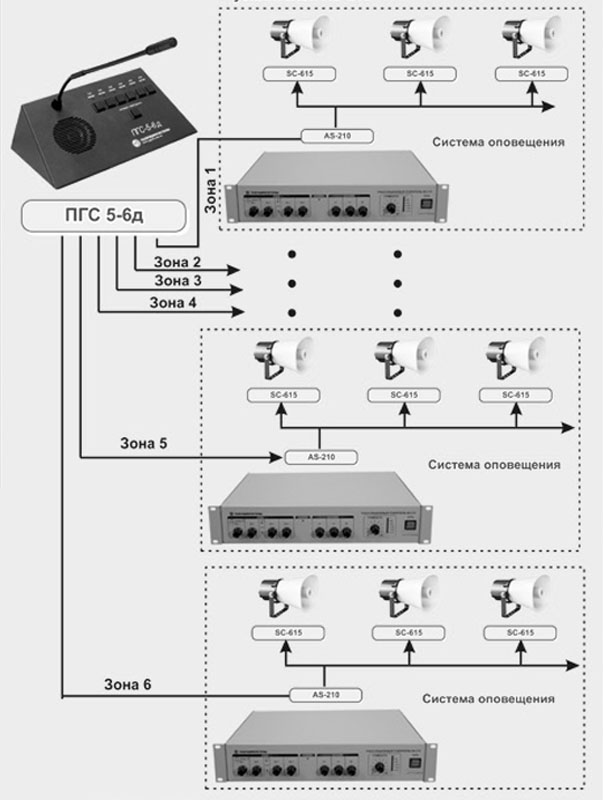

Рис.1 Схема построения оповещения 6 зон на базе ПГС-5-6д.
