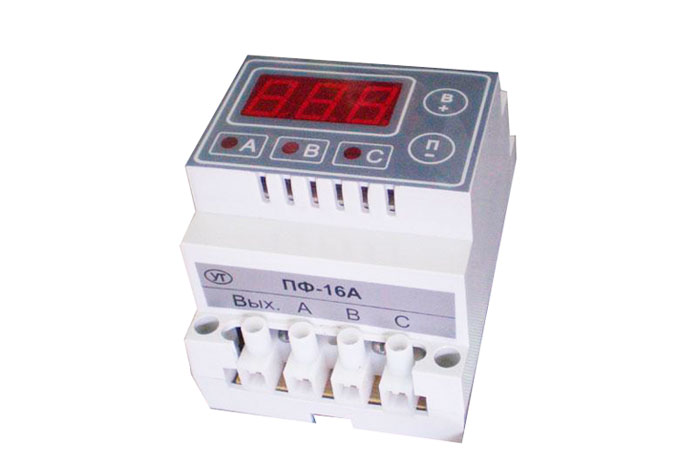

Переключатель фаз ПФ-16А

Переключатель фаз ПФ-16А предназначен для питания однофазных устройств от трехфазной сети напряжением с заданными параметрами, а также для защиты от перепадов напряжения, превышающих допустимое.

Особенности

• Переключатель фаз ПФ-16А может отображать на светодиодном экране значение напряжения текущей (рабочей) фазы, либо конкретной выбранной (А, В или С), либо всех трех поочередно.
• В приборе можно задать приоритетную фазу, то есть фазу, от которой будет записываться нагрузка, если параметры всех фаз в норме.
• Переключатель фаз работоспособен, если на вход подано не менее двух фаз.
• Монтаж прибора ПФ-16А производится на стандартную DIN-рейку, коммутация осуществляется через стандартные клеммы

Конструктивное исполнение

Переключатель представляет собой микропроцессорное устройство, управляющее электромагнитными реле.

Микропроцессор производит необходимые измерения параметров трехфазной электросети и сравнивает с параметрами, заданными потребителем в настройках. Если параметры хотя бы одной фазы соответствуют заданным, то на выход подается необходимое напряжение, если на всех трех фазах напряжение не соответствует заданному в параметрах, то на выход напряжение не подается.

Переключатель фаз ПФ-16А имеет настройки верхнего и нижнего предела напряжения, при которых происходит переключение, а также времени переключения по верхнему и нижнему пределу. Также есть возможность установить время задержки перед включением нагрузки, отсчитываемое от момента, когда параметры сети пришли в норму.
