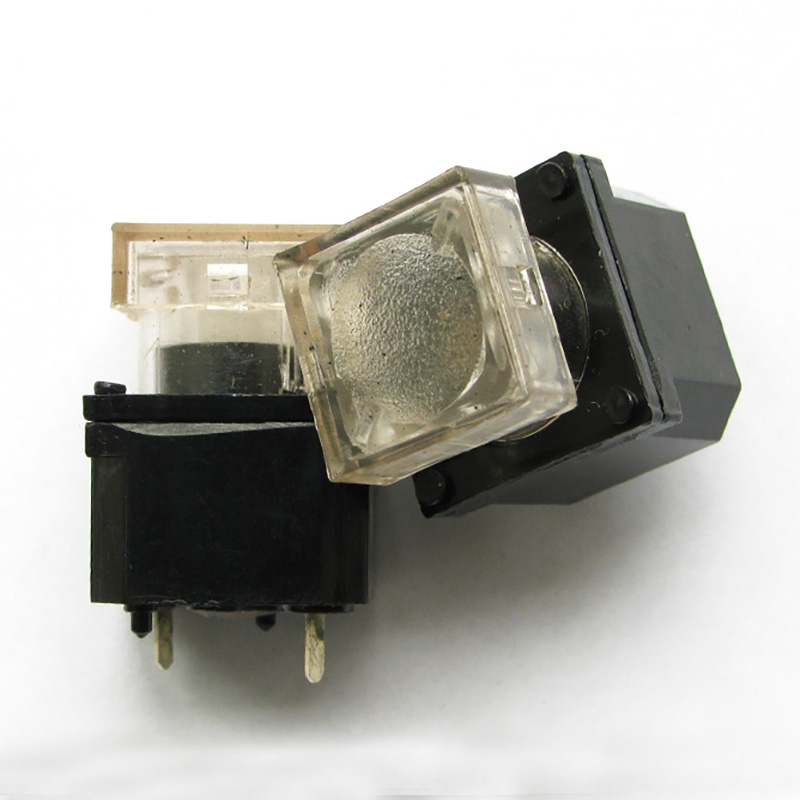

Переключатель кнопочный ПКн-157
Производитель:
Переключатель кнопочный ПКн-157 предназначен для коммутации цепей постоянного тока радиоэлектронной аппаратуры (для печатного монтажа), на одно замыкание, варианты исполнения – с подсветкой и без подсветки клавиши.

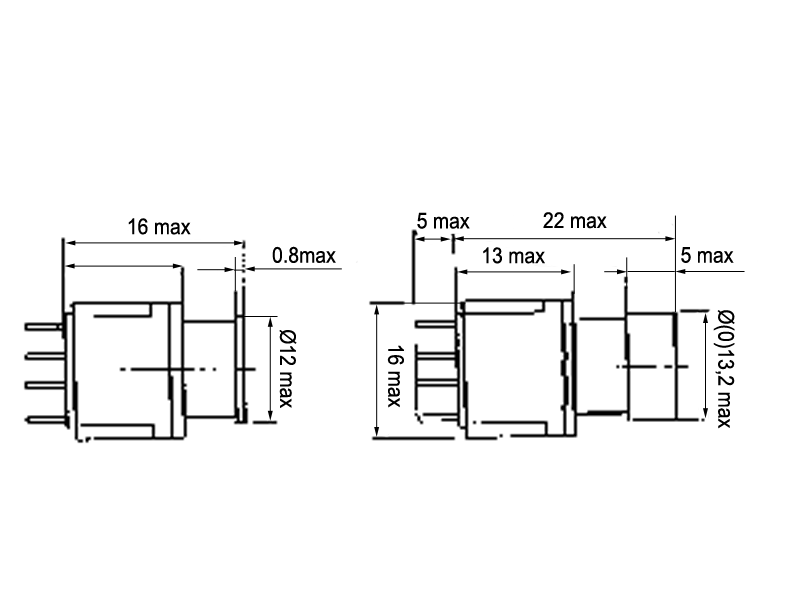

Рис.1 Габаритные размеры
| Условное обозначение изделия | ТУ | Исполнение | Приемка | Клавиша | Масса г |
| ПКн 157-1 В | АГ0.365.075 ТУ | с СИ | "7" | Ø13 - круг. прозрачная | 4,5 |
| ПКн 157-2 В | АГ0.365.075 ТУ | с СИ | "7" | Ø13 - квад. черная | 4,5 |
| ПКн 157-3 В | АГ0.365.075 ТУ | с СИ | "7" | Ø12 - круг. прозрачная | 4,0 |
| ПКн 157-4 В | АГ0.365.075 ТУ | без СИ | "7" | Ø12 - круг. прозрачная | 3,5 |
| ПКн 157-5 В | АГ0.365.075 ТУ | без СИ | "7" | Ø12 - круг. черная | 3,5 |
| ПКн 157-6 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - круг. прозрачная | 4,0 |
| ПКн 157-7 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - круг. черная | 4,0 |
| ПКн 157-8 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - квад. прозрачная | 4,0 |
| ПКн 157-9 В | АГ0.365.075 ТУ | без СИ | "7" | Ø13 - квад. черная | 4,0 |
Технические данные
- Переключатель кнопочный постоянного тока со световой индикацией (СИ) и без
- I min – 0,000001А, I max – 0,1А
- U min – 0,0001В, U max – 36В
- Коммутационная мощность 3,6 Вт
- Диапазон рабочих температур от минус 60 °С до плюс 85 °С
- Число коммутационных циклов 1 000 000
- Габаритные размеры 16х21 для исполнения по рис. 1 и 16х27 по рис. 2
- Минимальная наработка – 50 000 часов, без замены светового элемента – 25 000 часов
- Минимальный срок сохраняемости - 25 лет
