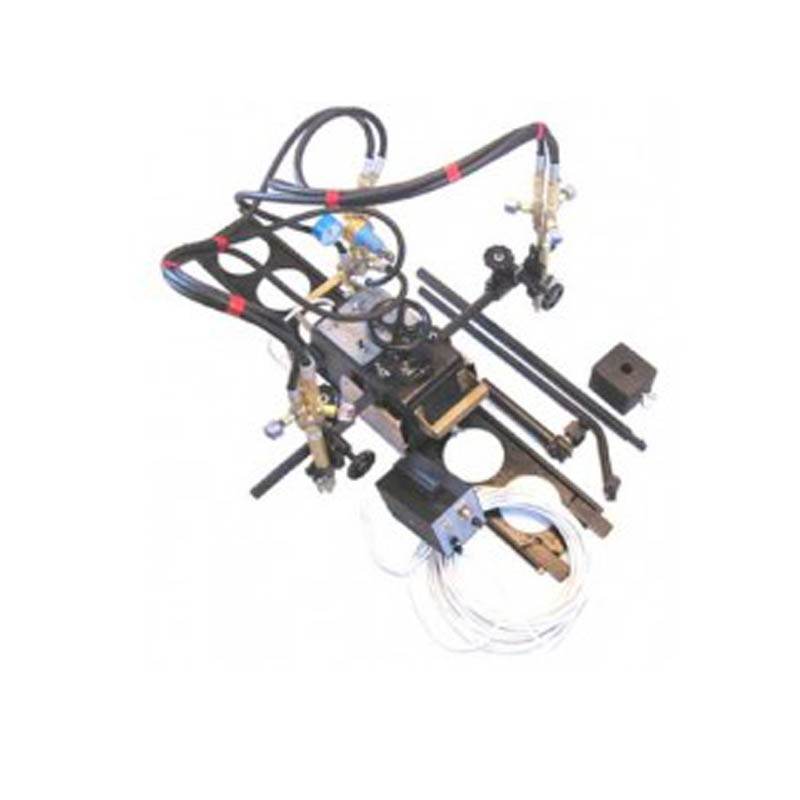

Переносная газорежущая машина Смена-2М

Переносная газорежущая машина «Смена-2М» предназначена для кислородной резки листовой стали. Простая и прочная конструкция машины гарантирует легкость управления, точность реза и долгий срок службы. Машина может выполнять прямолинейные, круговые, контурные и наклонные резы с подготовкой кромок под сварку.

Комплект поставки

• Машина переносная Смена-2М (ходовая часть);
• Направляющая 2шт;
• Противовес;
• Приспособление для резки по окружности;
• Приспособление копирующее;
• Приспособление для резки ласок;
• Кабель управления длинной 12м;
• Блок питания;
• Шланги:
  • Кислородный длинной 12м;
  • Горючего газа длинной 12м.
• Сетевой кабель длинной 2м;
• Удлинитель штанги;
• Паспорт.

Конструкционные особенности и состав установки

Газорежущая установка Смена-2М включает в свою комплектацию:

• ходовую часть установки;
• две направляющих;
• противовес;
• приспособления для копирования, разрезания по окружности и резке ласок;
• блок питания с сетевым кабелем;
• набор кабелей и шлангов для подачи газов и тока;
• набор гильз, сопел и камера смешивания.

К основным конструкционным узлам режущего аппарата относятся ходовая часть, собственно резаки, механизм для резки по окружностям и по лекальным контурам, система копирования. Ходовая часть резака выполнена в виде тележки, на которой расположены привод, поворотная система, панель управления, несущие штанги и суппорта с резаками, маховики перемещения штанг, газораспределительный узел с системой пуска кислорода для резки. Газовый резак укомплектован секционными направляющими. Стандартная комплектация рассчитана на возможность обработки стальных листов с длинной до 4-х метров. Копирующая система используется для направления резака вдоль кромки, если перемещение заготовки производится без направляющих. Используется для резки по лекальных контурах или при подготовке скоса под сварку.

Функциональные возможности Смена-2М

Среди возможностей, которые поддерживаются газовым резаком можно отметить:

• поддержку прямолинейных разделительных разрезов при помощи 1/2/3 или 4-х резаков;
• возможность прямолинейного резанья с подготовкой скоса кромок для будущей сварки;
• выполнение резки форм по лекальных кривых с подготовкой их под сварку;
• возможность вырезания кругов либо торцов 1 ил 2-мя резаками.
