Питатель двухмагистральный 2МБ2,5

Питатель двухмагистральный 2МБ2,5 предназначен для подачи смазочного материала к трущимся парам узлов и механизмов.

Конструктивное исполнение

Питатели двухмагистральные блочные типа 2МБ2,5 имеют моноблочную конструкцию корпуса. В расточках корпуса 2 размещены дозирующие поршни 4, кинематически связанные со штоками устройств визуального контроля 1 и распределительные золотники 3. Ход дозирующего поршня ограничен с одной стороны устройством визуального контроля, а с другой - специальным упором-пробкой 6, имеющей, в зависимости от необходимой величины подаваемого объема в отвод, различную фиксированную длину хвостовика. Для обеспечения возможности регулировки подаваемого объема смазочного материала в отвод в процессе наладки и эксплуатации предусмотрены пробки с изменяющейся длиной хвостовика – регуляторы 7. Количество дозирующих поршней, распределительных золотников, устройств визуального контроля и пробок соответствует числу пар отводов в питателе. Конструкцией предусмотрена возможность объединения противоположно расположенных отводов левой и правой стороны питателя. Для этого необходимо вывернуть пробку 5, расположенную в глубине выходного отверстия и заглушить лишнее выходное отверстие.

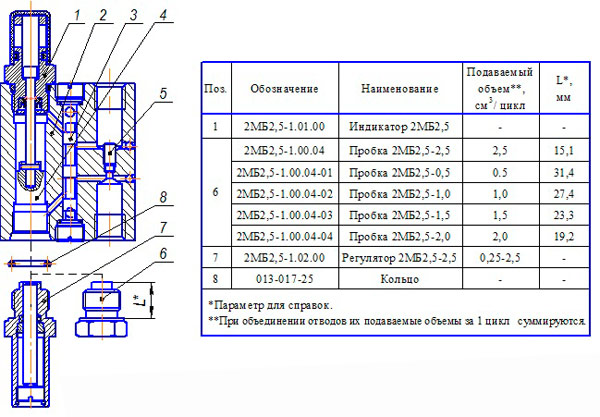

Рис.1. Схема питателя 2МБ2,5

Эксплуатация

Питатели 2МБ2,5 работают на пластичных смазочных материалах с числом пенетрации не ниже 290 ( при температуре 25°С) и жидких смазочных материалах с кинематической вязкостью не менее 17 мм2/с, отфильтрованных от частиц размером больше 0,25 мм, при температуре смазочного материала от 5 до 50°С и окружающей среды от 1 до 40°С.

Климатическое исполнение и категория размещения питателей , предназначенных для поставок в страны:

• с умеренным климатом - УХЛ4. Пример обозначения: 2МБ2,5-3(2,5Р-1,5-2,5Р) УХЛ4.
• с тропическим климатом - О4.1. Пример обозначения: 2МБ2,5-3(2,5Р-1,5-2,5Р) О4.1.
