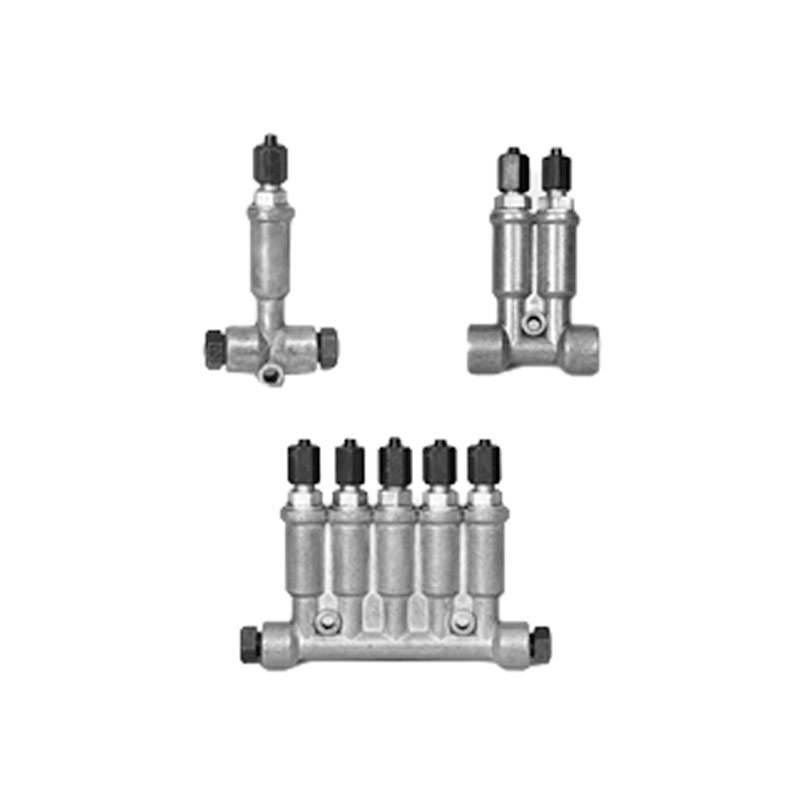

Питатель импульсный смазочный (на планке)

Питатель импульсный смазочный (на планке) предназначен для дозированной подачи жидкого смазочного материала к узлам трения машин и механизмов.

Конструктивное исполнение

Питатель состоит из планки 1, корпуса 2, клапана 4 с манжетой 3, кольца 5, гильзы 6, пружины 7, штуцера 10, уплотнительного 8 и регулирующего 9 колец. Клапан, кольцо и гильза образуют подвижную систему.

При подаче масла и повышении давления во входном отверстии А усики манжеты отгибаются, и масло заполняет полость Б. При этом клапан прижат к кольцу, предохраняя перетечку масла из полости Б в полость В. Подвижная система поднимается вверх, сжимая пружину. Масло, находящееся в полости В, выдается через выходное отверстие Г. Как только входное отверстие А соединяется со сливом, подвижная система под действием пружины стремится опуститься вниз, в полости Б создается давление, манжета запирает проход из полости Б в полость А, и клапан открывается.

Подвижная система идет вниз и из полости Б доза масла перетекает в полость В, происходит перезарядка дозатора.

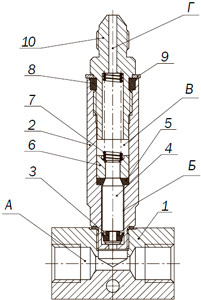

Рис.1. Схема питателя импульсного смазочного (на планке)

Структура условного обозначения

Пример условного обозначения питателя:

• исполнения 1 с одним отводом, подаваемым объёмом 0,05 см3, для работы в умеренном климате: питатель 1-005 УХЛ4,
• исполнения 2 с пятью отводами, подаваемыми объёмами 0,20 см3; 0,20 см3; 0,32 см3; 0,50 см3; 0,32 см3, для работы в тропическом климате: питатель 2-020-020-032-050-032 О4.1.

Эксплуатация

Питатели импульсные смазочные (на планке) работают на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм 2 /с (сСт) при температуре масла от +5°С до +50°С и окружающей среды от +1°С до +40°С.
