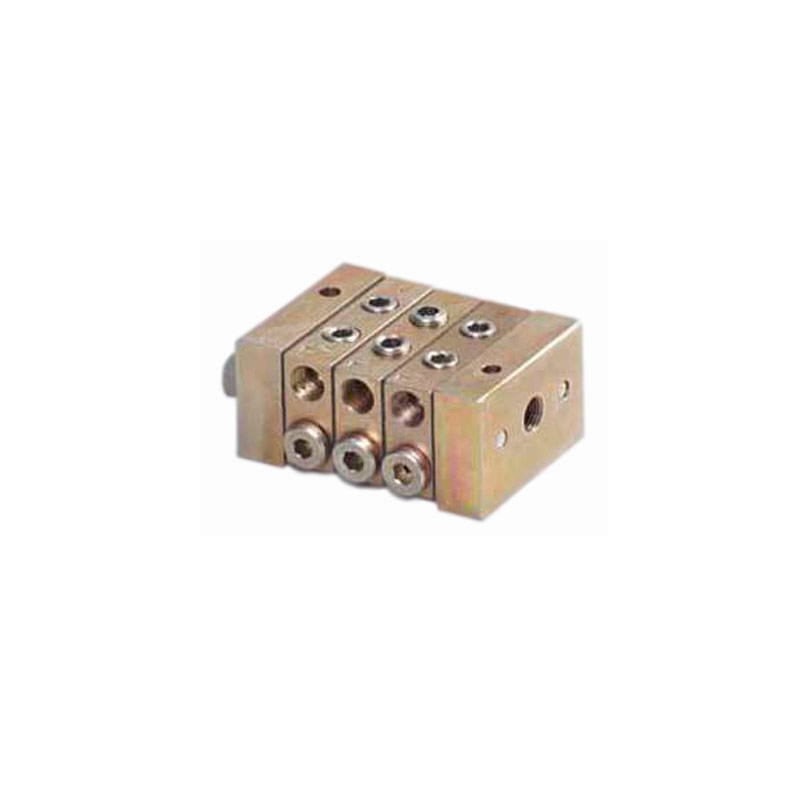

Питатель последовательный смазочный МИ

Питатель последовательный смазочный МИ предназначен для подачи смазочного материала к трущимся парам узлов и механизмов машин.

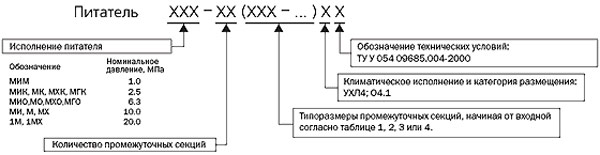

Структура условного обозначения

Условное обозначение питателя строится по следующей структуре:

При наличии штока-индикатора к обозначениям секций справа добавляется буква:

• А - шток-индикатор слева, если смотреть на лицевую сторону питателя, когда вход сверху;
• В - шток-индикатор справа, если смотреть на лицевую сторону питателя, когда вход сверху.

Конструктивное исполнение

Питатель состоит из набора секций - входной, выходной - и пакета промежуточных секций, уплотнённых по стыкам прокладками или уплотнительными кольцами и стянутых шпильками.

В каждой промежуточной секции находится трёхпоясковый золотник, имеющий свободных ход и совершающий возвратно-поступательное движение. Золотники в промежуточных секциях перемещаются в определённой последовательности. Рабочий ход питателя, заключающийся в вытеснении определённой дозы смазочного материала в точку смазки, произойдет тогда, когда все золотники совершат возвратно-поступательное движение. Питатель может начать работу независимо от начального положения золотника. Каждая промежуточная секция имеет два отвода в точки смазки. Получить один отвод в золотниковой секции можно, соединив два отвода. При этом один из отводов должен быть обязательно заглушен. Секции с одним отводом производят за цикл двойную номинальную подачу смазочного материала.

Питатель может быть укомплектован узлом со шток-индикатором, фиксирующим завершение цикла питателя. Наличие штока-индикатора позволяет контролировать работу питателя визуально или с помощью электросигнальных приборов. Шток-индикатор устанавливается на любой из промежуточных секций по необходимости. В секциях питателей Ми: 5Д, 5Е шток-индикатор не устанавливается.

В питателе могут быть применены промежуточные секции любого типоразмера (но в пределах каждого исполнения по габариту). Предпочтительное расположение промежуточных секций питателей  в порядке убывания цифр условных обозначений типоразмеров.

Пример условного обозначения питателя исполнения МИ с тремя промежуточными секциями:

• первая секция 10ДВ (с номинальным подаваемым объёмом 0,16 см3, с двумя отводами и штоком-индикатором, расположенным справа);
• вторая - 10Е (с номинальным подаваемым объёмом 0,32 см3 с одним отводом);
• третья - 5Д (с номинальным подаваемым объёмом 0,08 см3 с двумя отводами),

предназначенного для работы в районах (странах) с умеренным климатом, категория размещения 4: Питатель Ми-3 (10ДВ-10Е-5Д) УХЛ4 ТУ У 054 09685.004-2000
