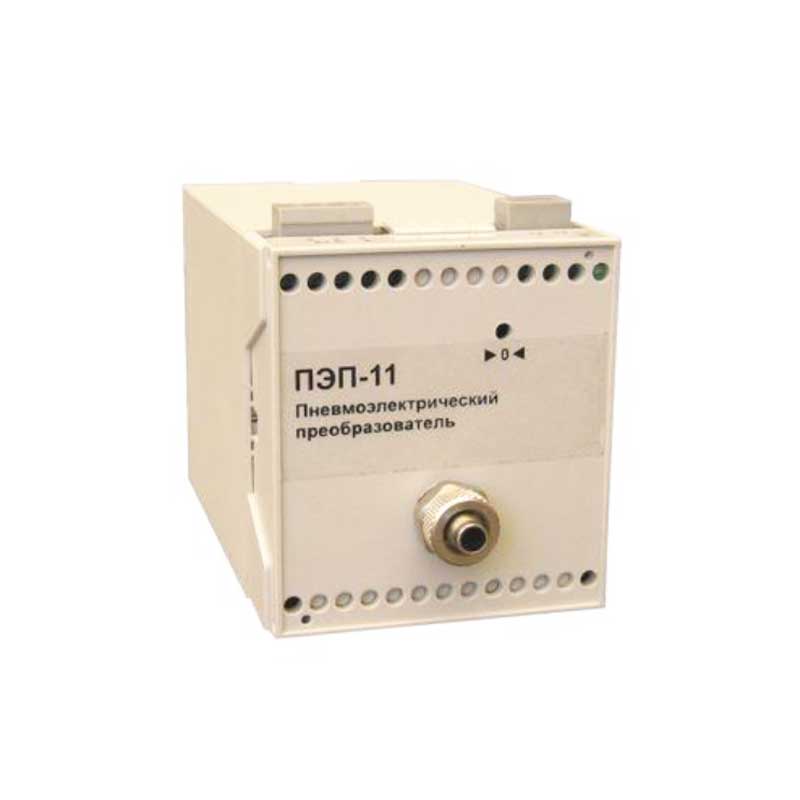

Пневмоэлектрический преобразователь ПЕП-11
Пневмоэлектрический преобразователь ПЕП-11 служит для пропорционального преобразования избыточного давления сжатого воздуха, поступающего от пневматических устройств давления, разрежения, разности давления, уровня и плотности жидкости в унифицированный аналоговый сигнал постоянного тока или напряжения.
Преобразователь применяется для контроля технологических процессов в электротермической, энергетической, металлургической, химической, пищевой и других отраслях промышленности национальной экономики.
Условия эксплуатации
- Температура окружающей среды от -40 ºС до +70 ºС
Комплект поставки
- Преобразователь пневмоэлектрический ПЭП-11 - 1 шт
- Паспорт - 1 шт
- Руководство по эксплуатации - 1 экз. на 1-4 изделия при поставке в один адрес
- Клеммный соединитель 232-102 - 1 шт
- Клеммный соединитель 232-103 - 1 шт
- Рычаг монтажный для клеммных соединителей 231-131 - 1 шт

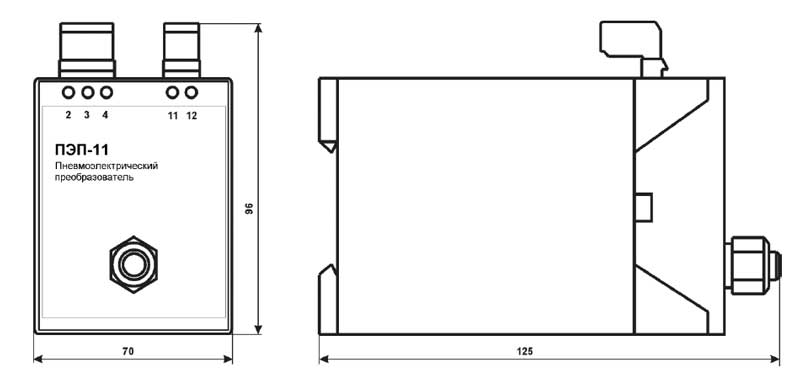

Рис.1 Габаритные размеры ПЕП-11
| Название параметра и размер (шт.) | Значение |
| Количество независимых каналов | 1 |
| Рабочий диапазон изменения входного сигнала (кПа) | 0 – 10 0 – 50 0 – 100 20 – 100 0 – 200 |
| Максимально допустимое давление для диапазона (кПа): 0 – 10, 0 – 50; 0 – 100, 20 – 100; 0 – 200. | 75; 200; 400. |
| Измеряемая среда | Воздух, неагрессивные газы |
| Сопротивление нагрузки для выходного сигнала (Ом): 0-5мА; 0-20мА; 4-20мА; 0-10 В. | Не более 2000; Не более 500; Не более 500; Не менее 2000. |
| Наибольшая погрешность преобразования входного сигнала, выраженная в процентах от номинального диапазона изменения выходного сигнала не превышает для диапазона (кПа): 0 – 10; 0 – 50, 0 – 200; 0 – 100, 20 – 100 | ±1,0 % ±0,5 % ±0,25 % |
| Электрические данные | |
| Напряжение питания | 220В (+22, -33) переменного тока или 24В (+4, -4) постоянного тока |
| Частота сети | 50 ± 1 ГЦ |
| Потребляемая мощность (ток) для напряжения питания 220 В | Не более 3 ВА |
| Ток потребления для напряжения питания 24 В | Не более 50 мА |
